1) Morsettiera - Terminal board - Klemmenleiste - Bornier - Tablero de bornes
2) Commutatore accensione destro - Right switch - Rechter Ein-/Ausschalter -
Commutateur allumage droit - Conmutador de encendido lado derecho
3) Commutatore accensione sinistro - Left switch - Linker Ein-/Ausschalter - Com-
mutateur allumage gauche - Conmutador de encendido lado izquierdo
4) Visualizzatore temperatura destro.
5) Visualizzatore temperatura sinistro.
6) Contattore resistenze destro - Right heating element contactor - Rechter
Schütz Heizwiderstände - Contacteur des résistances droit - Contactor resis-
tencias lado derecho
7) Contattore resistenze sinistro - Left heating element contactor - Linker Schütz
Heizwiderstände - Contacteur des résistances gauche - Contactor resistencias
lado izquierdo
8) Lampada spia arancio sinistra - Left orange light - Linke Kontrollleuchte Oran-
ge - Voyant orange gauche - Lámpara testigo anaranjada lado izquierdo
9) Lampada spia verde sinistra - Left green light - Linke Kontrollleuchte Grün -
Voyant vert gauche - Lámpara testigo verde lado izquierdo
10) Lampada spia arancio destra - Right orange light - Rechte Kontrollleuchte
Orange - Voyant orange droit - Lámpara testigo anaranjada lado derecho
11) Lampada spia verde destra - Right green light - Rechte Kontrollleuchte Grün -
Voyant vert droit - Lámpara testigo verde lado derecho
12) Scheda elettronica - Electronic circuit board - Leiterplatte - Carte électronique -
Tarjeta electrónica
13) Morsetto sezionamento potenza destro - Right power circuit-breaker terminal -
Rechte Trennklemme Leistung - Borne de sectionnement de la puissance droi-
te - Borne seccionamiento potencia lado derecho
14) Morsetto sezionamento potenza sinistro - Left power circuit-breaker terminal -
Linke Trennklemme Leistung - Borne de sectionnement de la puissance gau-
che - Borne seccionamiento potencia lado izquierdo
15) Microinterruttore resistenza destro - Right heating element microswitch - Re-
chter Mikroschalter Widerstand - Microcontact résistance droit - Microinterrup-
tor resistencia lado derecho
16) Microinterruttore resistenza sinistro - Left heating element microswitch - Linker
Mikroschalter Widerstand - Microcontact résistance gauche - Microinterruptor
resistencia lado izquierdo
17) Morsettiera cambio tensione destra - Right voltage change terminal block - Re-
chte Klemmenleiste Spannungswechsel - Bornier changement de tension droit -
Tablero de bornes cambio tensión lado derecho
18) Morsettiera cambio tensione sinistra - Left voltage change terminal block -
Linke Klemmenleiste Spannungswechsel - Bornier changement de tension
gauche - Tablero de bornes cambio tensión lado izquierdo
19) Resistenza sinistra 7,2 Kw-230V - Left heating element 7.2 kW-230V - Linker
Widerstand 7,2 kW - 230V - Résistance gauche 7,2 kW-230V - Resistencia iz-
quierda 7,2 Kw-230V
20) Resistenza destra 7,2 Kw-230V - Right heating element 7.2 kW-230V - Rechter
Widerstand 7,2 kW - 230V - Résistance droite 7,2 kW-230V - Resistencia de-
recha 7,2 Kw-230V
21) Termostato sicurezza destro - Right safety thermostat - Rechter Sicherheitsther-
mostat - Thermostat de sécurité droit - Termostato de seguridad lado derecho
22) Termostato resistenza sinistro - Left heating element thermostat - Linker Ther-
mostat Widerstand - Thermostat résistance gauche - Termostato resistencia
lado izquierdo

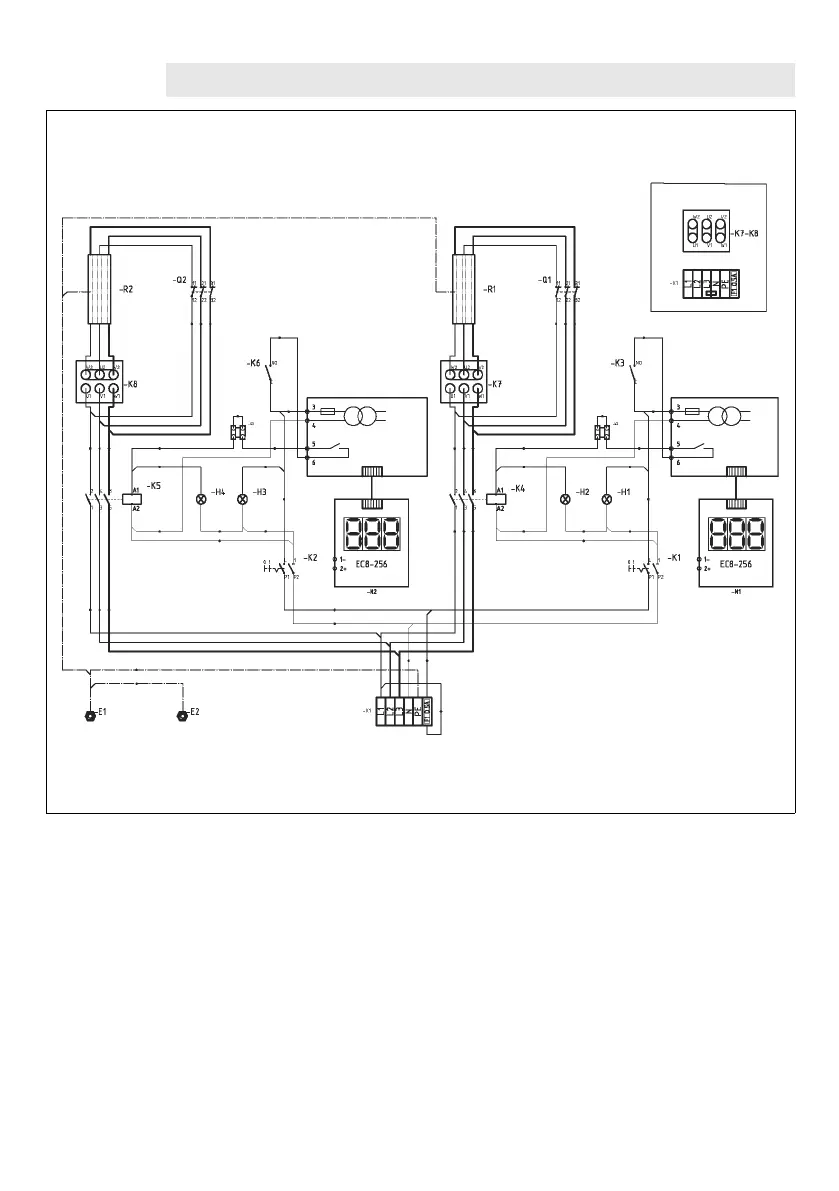

SCHEMA ELETTRICO - ELECTRIC DIAGRAM - SCHALTBILD
SCHÉMA ÈLECTRIQUE - ESQUEMA ELÉCTRICO
230V3
1
23
45 67 8 9
18
19
22
16
14
12
15 12
21
10 11
13
17
20
400V3N
