AODE MACHINERY AWM-05A - 第七章 运转操作说明; Chapter Seven Operating Instructions

Aode Machinery Co., Ltd Page 16 of 26
奥德机械有限公司 2012
第七章 运转操作说明
Chapter Seven Operating Instruction

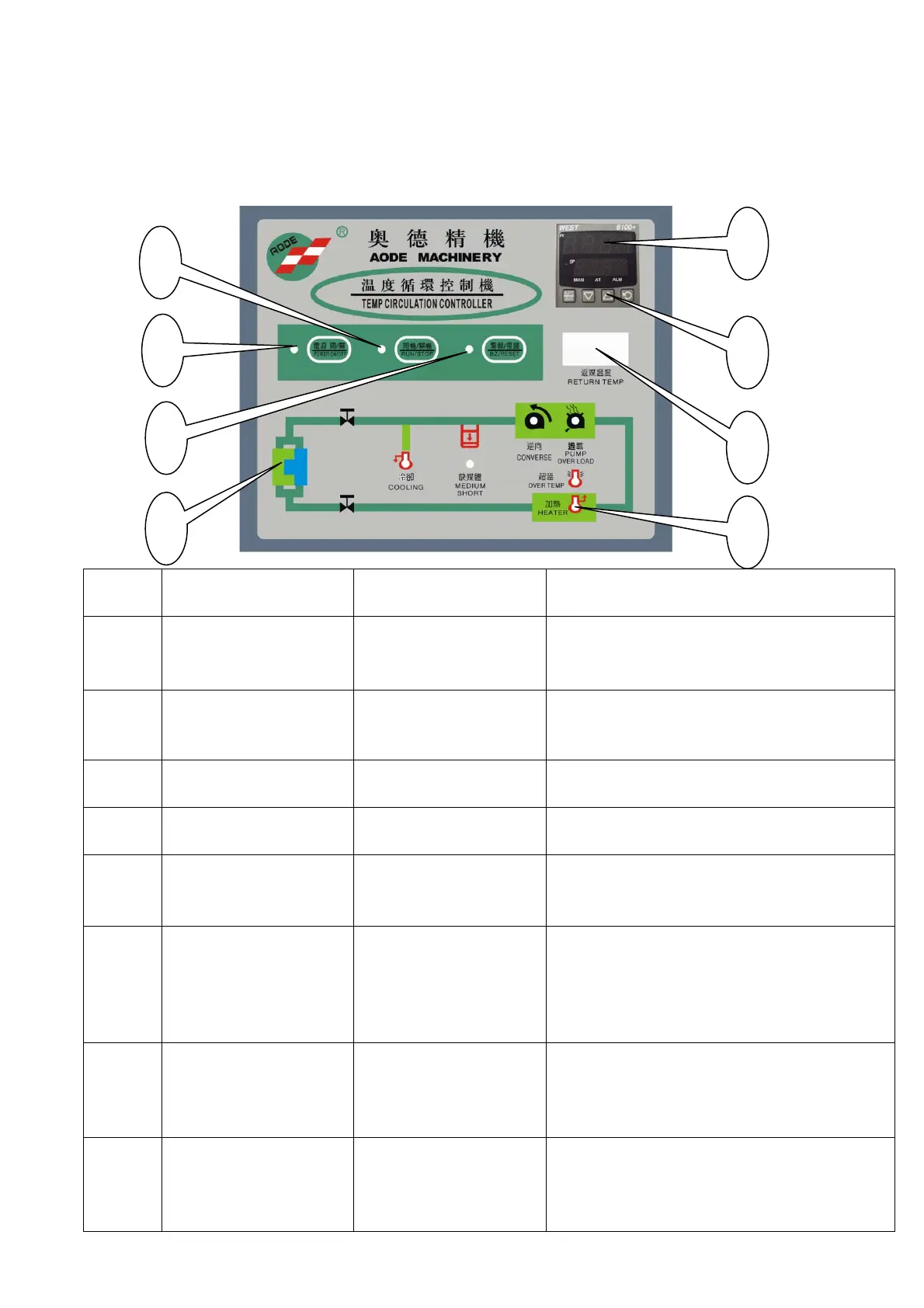

7.1 控制面板（Control Panel）
序号
(NO.)
名称(Name) 功能(Functions) 备注(Remarks)
1
泵浦开关
Run/stop
打开或关闭泵浦Turn
on/off the pump.
注意：马达旋转方向应正确。
Note: motor rotating direction should be
correct.
2
电源开关
Power on/off
打开或关闭电源
Turn on/off power
注意：停机时请关闭电源开关
Note: turn off power switch when
machine stop
3
警报复位
Buzzer reset
报警后复位使用
Press reset clear jam
注：消除警报时使用
Use for jam clearing
4
简易流程图
Simple flow chart
机器工作的简易流程
M/C operation flow
注：机器工作时的流程参考
Note: M/C operating reference flow
5
指示灯
Indicating lamp
机器工作时的状态信
息指示
M/C running status
注：使我们能更好的了解机器当前的工作
状态
Note: Let us know machine performance
6
回媒温度
Medium return temp.
显示从模具回来的媒
介温度
Show mold return
medium temperature
注：作为机器使用过程中的参考温度
Note: as machine reference temperature
注：AWM-10A 型机无此功能
Note: No have above function on
AWM-10A model;
7
温度设定按钮
Temp. setting button
设定机器所需控制的
温度
Set machine request
temperature.
注：当需要调整温度时使用
Note: use for temp adjusting.
8
温度显示
Temp. display
机器控制的温度显示
Show m/c
temperature
注：PV 区显示当前温度
To show current temperature
SV 区显示设定温度
To show setting temperature
1
2
3
4
6
5
7
8
