ATTENTION !! QUAND VOUS VOYEZ UN « AVERTISSEMENT !» VOUS DEVEZ TENIR COMPTE DU MESSAGE !
LES INFORMATIONS CONTENUES DANS CES MESSAGES PEUVENT VOUS SAUVER LA VIE !!
LISEZ CE GUIDE EN ENTIER AVANT D’UTILISER CE PRODUIT.
Ce guide d’utilisation est conforme à TMS 04 – Pratiques standard pour instructions pour plateforme de chasse et TMS 02 – Méthode d’essai standard pour systèmes antichute pour plateforme de chasse de l’association des fabricants de plateformes de chasse.
26
MODÈLE GCL303-A • THE CRUSADER
AVERTISSEMENT ! Lisez les instructions et avertissements à propos de l’utilisation ainsi que les instructions et les avertissements pour
l’utilisation du harnais antichute complet aux pages 19-23 avant d’utiliser ce produit ! Le défaut de se suivre les instructions aux pages 19-23
peut entrainer de sérieuses blessures ou la mort !

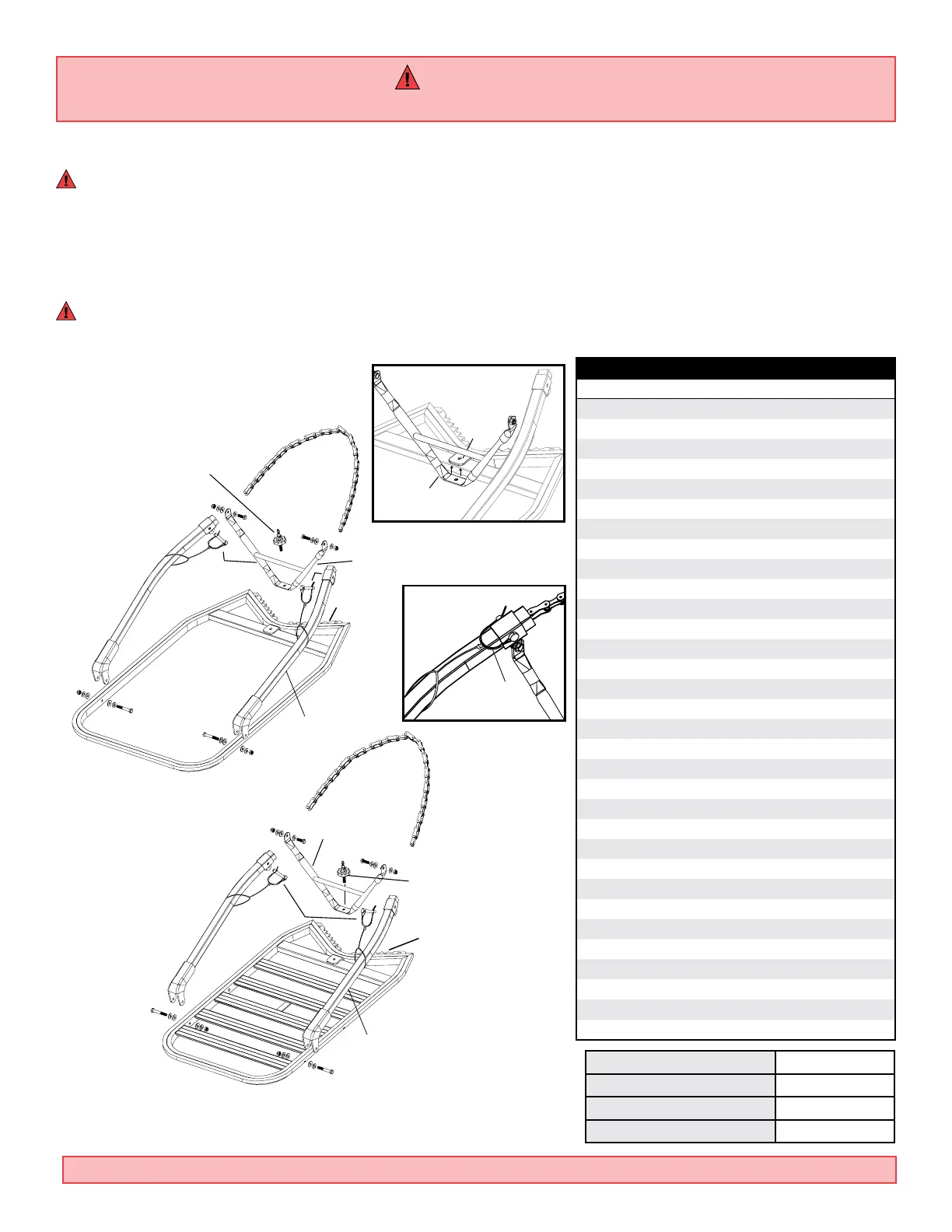

CE PRODUIT EST FOURNI COMPLÈTEMENT ASSEMBLÉ, CEPENDANT, IL EST RECOMMANDÉ DE VOUS RÉFÉRER AU DESSIN ICI-BAS POUR VOUS
FAMILIARISER AVEC L’ASSEMBLAGE ADÉQUAT DE VOTRE PLATEFORME DE CHASSE.
Pour déplier votre plateforme, insérez le support en V à l’arrière de la section pour pieds et xez-la à l’aide du boulon de sécurité à capuchon.
Répétez la manœuvre pour la section du siège.
AVERTISSEMENT ! APRÈS VOUS ÊTRE FAMILIARISER AVEC L’ASSEMBLAGE DE VOTRE PLATEFORME, VOUS DEVEZ LIRE ET SUIVRE TOUTES
LES INSTRUCTIONS ET TOUS LES AVERTISSEMENTS POUR L’INSTALLATION À LA PAGES 2933. LE DÉFAUT DE SE CONFORMER À CET
AVERTISSEMENT PEUT CONDUIRE À DE SÉRIEUSES BLESSURES OU LA MORT !
Mordeuses
d'écorce
Mordeuses
d'écorce
Boulon de
sécurité à
capuchon
Boulon de
sécurité à
capuchon
Plateforme pour se
tenir debout
Attache rapide
Attache rapide
Chaîne d’acier
recouverte
Chaîne d’acier
recouverte
Plateforme pour se
tenir assis
Attache en V
Attache en V
Support gauche de
section pour pieds
Support gauche de
section du siège
Support droit de
section du siège
Support droit de
section pour pieds
Plaquette
Mordeuses
d'écorce
Boulon de
sécurité à
capuchon
Boulon de
sécurité à
capuchon
Plateforme pour se
tenir debout
Attache rapide
Attache rapide
Chaîne d’acier
recouverte
Chaîne d’acier
recouverte
Plateforme pour se
tenir assis
Attache en V
Attache en V
Attache en V
Support gauche de
section pour pieds
Support gauche de
section du siège
Support droit de
section du siège
Support droit de
section pour pieds
installé sous la plaquette.
Attache
rapide
de l’attache rapide
autour du devant du
le bout de l’attache.
Installé et
en position
fermée
Diamètre minimum d’arbre 9 pouces (23 cm)
Diamètre maximum d’arbre 20 pouces (51 cm)
Capacité de poids maximum
Capacité maximum
LISTE DES PIÈCES (GCL303-A)
Numéro de pièce
Description
Quantité
UP14-0386
Section pour pieds 1
UP14-0387
Support gauche de section pour pieds 1
UP14-0388
Support droit de section pour pieds 1
UP14-0389
Section du siège 1
UP14-0390
Support gauche de section du siège 1
UP14-0391
Support droit de section du siège 1
UP14-0392
Attache en V 2
UP14-0384
Chaîne d’acier recouverte 2
UP14-0182
Cordon de talon 1
UP11-0066
Corde de raccordement 1
UP11-0067
Sac pour accessoires 1
UP12-0146
Sangle de portage coussinée 2
UP11-0069
Sangle de xation sac à dos 3
UP11-0089
Mousse d’appui-bras 2
UP14-0238
Recouvrement d’appui-bras 2
UP14-0393
Mousse de barre du siège de montée 1
UP14-0394
Recouvrement de barre du siège de montée
1
UP14-0224
Coussin de siège 1
UP14-0253
Coussin de dos 1
UP14-0225
Sangle à cliquet avec anneau en D 1
UP10-0037
Boucle et sangle avec blocage à came 1
UP14-0207
Harnais antichute complet B330 1
UP14-0418
Guide d’utilisation 1
UP10-0660
DVD de sécurité 1
UP77-0153
5/16" x 7/8" Boulon hexagonale 4
UP77-0042
5/16" x 2 1/8" Boulon hexagonale 2
UP77-0044
5/16" x 2 1/4" Boulon hexagonale
2
UP77-0031
Rondelle en acier 16
UP77-0030
Rondelle en Nylon 12
UP77-0029
5/16" Écrou Nylock 8
UP77-0141
5/16" Boulon de sécurité à capuchon 2
UP77-0123
Attache rapide 4
Installation
au site - Plateforme de chasse, pour les instructions
appropriées.
