ATTENTION !! QUAND VOUS VOYEZ UN « AVERTISSEMENT !» VOUS DEVEZ TENIR COMPTE DU MESSAGE !
LES INFORMATIONS CONTENUES DANS CES MESSAGES PEUVENT VOUS SAUVER LA VIE !!
LISEZ CE GUIDE EN ENTIER AVANT D’UTILISER CE PRODUIT.
Ce guide d’utilisation est conforme à TMS 04 – Pratiques standard pour instructions pour plateforme de chasse et TMS 02 – Méthode d’essai standard pour systèmes antichute pour plateforme de chasse de l’association des fabricants de plateformes de chasse.
27
MODÈLE GCL305-A • THE STAR
AVERTISSEMENT ! Lisez les instructions et avertissements à propos de l’utilisation ainsi que les instructions et les avertissements pour
l’utilisation du harnais antichute complet aux pages 19-23 avant d’utiliser ce produit ! Le défaut de se suivre les instructions aux pages 19-23
peut entrainer de sérieuses blessures ou la mort !

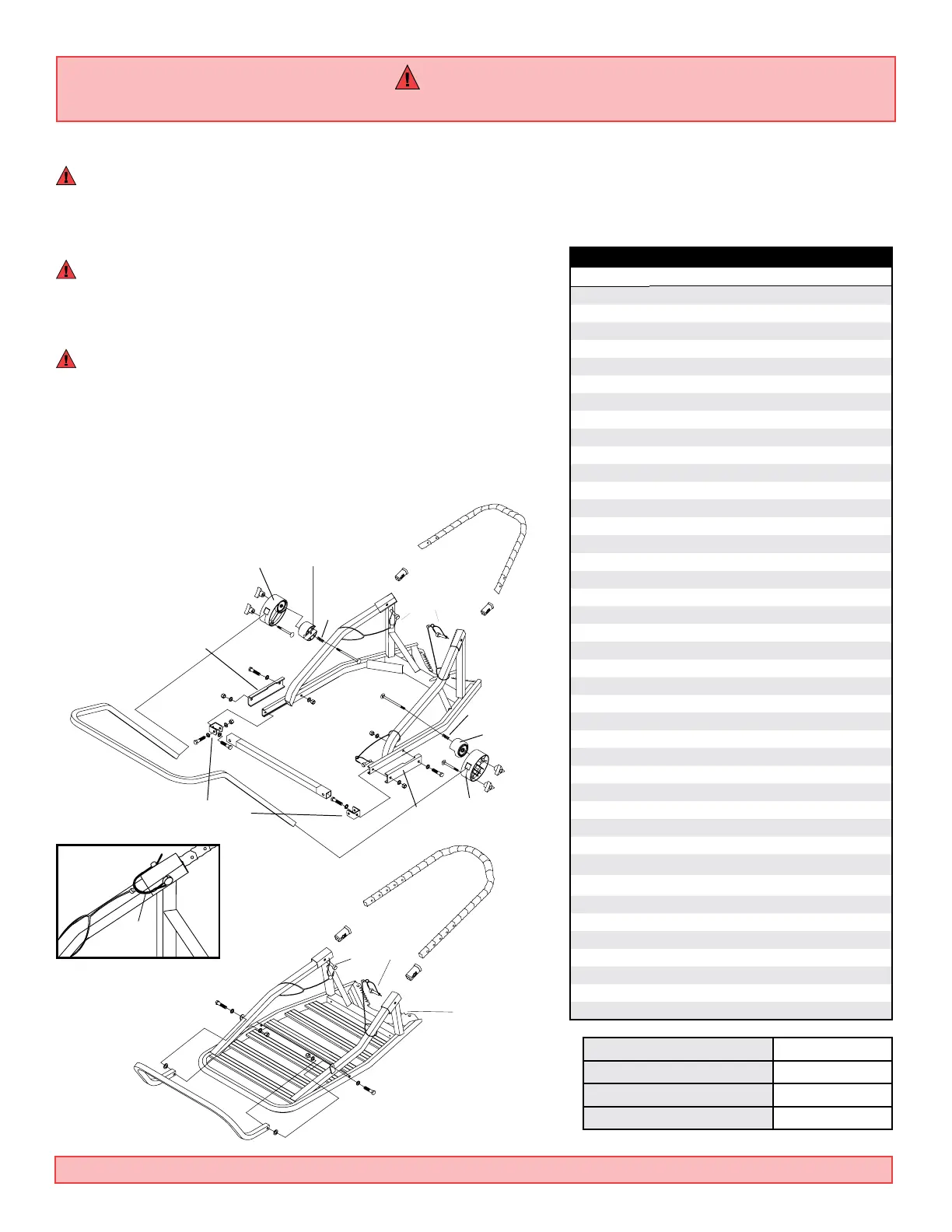

CE PRODUIT EST FOURNI COMPLÈTEMENT ASSEMBLÉ, CEPENDANT, IL EST RECOMMANDÉ DE VOUS RÉFÉRER AU DESSIN ICI-BAS POUR VOUS
FAMILIARISER AVEC L’ASSEMBLAGE ADÉQUAT DE VOTRE PLATEFORME DE CHASSE.
AVERTISSEMENT ! APRÈS VOUS ÊTRE FAMILIARISER AVEC L’ASSEMBLAGE DE
VOTRE PLATEFORME, VOUS DEVEZ LIRE ET SUIVRE TOUTES LES INSTRUCTIONS ET
TOUS LES AVERTISSEMENTS POUR L’INSTALLATION À LA PAGES 2933. LE DÉFAUT
DE SE CONFORMER À CET AVERTISSEMENT PEUT CONDUIRE À DE SÉRIEUSES
BLESSURES OU LA MORT !
AVERTISSEMENT ! Cette plateforme est munie d’un appui-pieds et/ou d’un rail
de tir. Ni l’appui-pieds et ni le rail de tir ont été conçus pour supporter le poids de
l’utilisateur. En aucune circonstance ne devriez-vous mettre plus de quinze (15) livres
(6.8 KG) de poids sur ces structures. Le faire entrainera de sérieux risques de blessures
ou de mort pour l’utilisateur. Le défaut de suivre ces instructions peut conduire à de
sérieuses blessures ou la mort!
LISTE DES PIÈCES (GCL305-A)
Numéro de pièce
Description
Quantité
UP14-0219
Plateforme pour se tenir debout 1
UP14-0220 Reposoir pour pieds 1
UP14-0227 Plateforme pour se tenir assis 1
UP14-0384 Chaîne d’acier recouverte 2
UP14-0182 Cordon de talon 1
UP11-0066 Corde de raccordement 1
UP11-0067 Sac pour accessoires 1
UP12-0146 Sangle de portage coussinée 2
UP11-0069 Sangle de xation sac à dos 3
UP14-0222 Mousse d’appui-bras 2
UP14-0223 Recouvrement d’appui-bras 2
UP14-0228 Appui pour tir 1
UP14-0229
Mousse d’appui pour tir 1
UP14-0230 Recouvrement d’appui pour tir 1
UP14-0231
Mousse de barre du siège de montée 1
UP14-0232 Recouvrement de barre du siège de montée 1
UP14-0233 Barre du siège de montée 1
UP14-0234 Fixation de barre du siège de montée 2
UP14-0235 Support de barre du siège de montée 2
UP14-0224 Coussin de siège 1
UP14-0253 Coussin de dos 1
UP14-0225 Sangle à cliquet avec anneau en D 1
UP10-0037 Boucle et sangle avec blocage à came 1
UP14-0226 Bouchon de barre tubulaire du chassis 4
UP14-0236 Support interne d’appui pour tir 2
UP14-0237 Support externe d’appui pour tir 2
UP14-0207 Harnais antichute complet B330
1
UP14-0418 Guide d’utilisation 1
UP10-0660 DVD de sécurité 1
UP77-0016 1/4" x 1" Boulon hexagonale 2
UP77-0019 1/4" x 1 1/2" Boulon hexagonale 2
UP77-0111 1/4" x 2 3/8" Boulon de chariot 2
UP77-0113
1/4" x 3 3/4" Boulon de chariot 2
UP77-0041
5/16" x 2" Boulon hexagonale 3
UP77-0114 Ressort 2
UP77-0001 1/4" Écrou Nylock 4
UP77-0029 5/16" Écrou Nylock 3
UP77-0126 1/4" Écrou Delta 4
UP77-0005 Rondelle en acier 14
UP77-0002 Rondelle en Nylon 2
UP77-0123 Attache rapide 5
Fixation de barre
du siège de montée
Barre du siège
de montée
Support interne
d’appui pour tir
Ressort
Ressort
Support externe
d’appui pour tir
Appui pour tir
Support interne
d’appui pour tir
Support
externe
d’appui
pour tir
Support de barre du
siège de montée
Support de barre du
siège de montée
Reposoir pour pieds
Bouchon de barre
tubulaire du chassis
Bouchon de barre
tubulaire du chassis
Bouchon de barre
tubulaire du chassis
Bouchon de barre
tubulaire du chassis
Plateforme pour se tenir debout
Attache rapide
Attache
rapide
Attache
rapide
Chaîne d’acier
recouverte
Chaîne d’acier
recouverte
Plateforme pour
se tenir
assis
Mordeuses d'écorce
Attache
ra
p
ide

l’attache rapide autour du

par-dessus le bout de
l’attache.
Installé et
en position
fermée
Diamètre minimum d’arbre 9 pouces (23 cm)
Diamètre maximum d’arbre 20 pouces (51 cm)
Capacité de poids maximum 
Capacité maximum 

Installation
au site - Plateforme de chasse, pour les instructions
appropriées.
