Проверка Диодов
ВНИМАНИЕ
• Чтобы избежать возможного повреждения устройства
или оборудования, отключите питание и разрядите все
конденсаторы перед измерением диодов.
Используйте тест диодов для проверки диодов,
транзисторов, кремниевых выпрямителей (SCR) и других
полупроводниковых устройств.
Эта функция проверяет полупроводниковый переход,
пропуская ток через переход, а затем измеряя падение
напряжения на переходе. В хорошем кремниевом
соединении напряжение составляет от 0,5V до 0,8V.

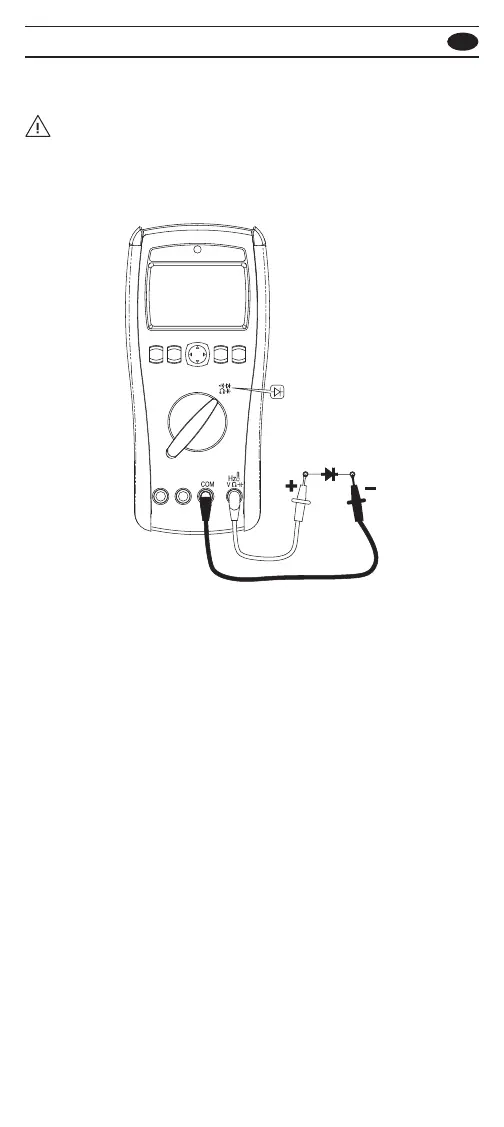

Для измерения прямого смещения на любом
полупроводниковом компоненте поместите красный провод
на положительный вывод компонента, а черный провод - на
отрицательный вывод.
Исправный диод должен по-прежнему давать показания
прямого смещения от 0,5V до 0,8V.
Устройство может измерять показания обратного смещения
на любом полупроводниковом компоненте. В цепи
исправный диод должен по-прежнему давать показания
обратного смещения от -0,5V до -0,8V.
На дисплее отображается «OL», если диод открыт или
короткозамкнут.
Чтобы использовать функцию измерения диода, поверните
переключатель в соответствующее положении, затем
нажмите кнопку (желтую), чтобы выбрать функцию
измерения.
