二極管測試
警告
˙ 為避免儀器或被測設備之損壞，在測量電阻前，
請斷開電路電源並放電所有高壓電容器。
使用二極管測試以檢測二極管、晶體管、可控矽整
流器 (SCR) 和其他半導體器件。
此功能通過向半導體發送電流，後測量電壓差異以
測試半導體結。功能良好之矽結電壓差異介於 0.5V
至 0.8V 之間。

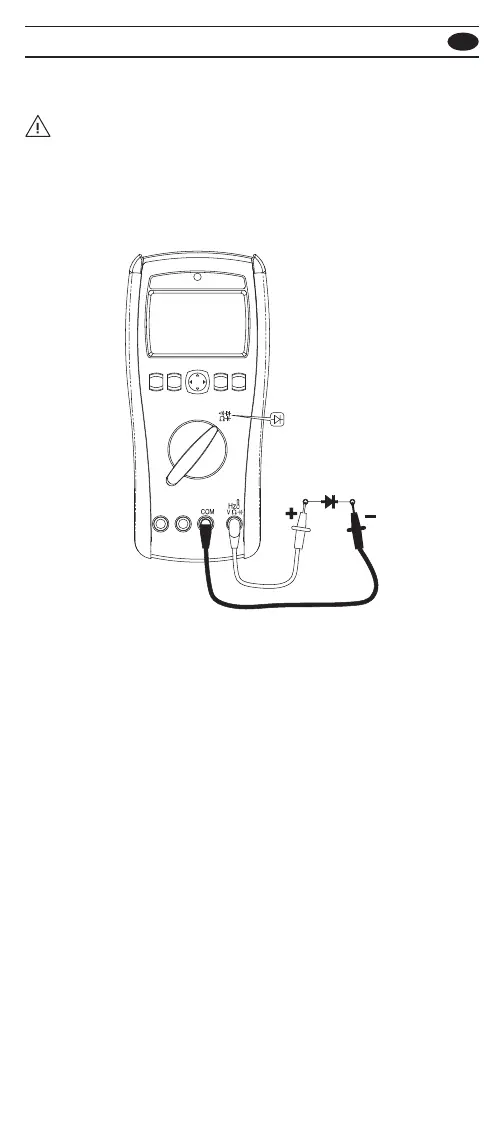

任何半導體組件之正向偏誤讀數方面，請將紅色測
試線插入組件之正極端子，將黑色測試線插入組件
之負極端子。電路中，功能良好之二極管應產生
0.5V 至 0.8V 之正向偏誤讀數。
本儀器可測量任何半導體元件之反向偏誤讀數。電
路中，功能良好之二極管應產生 -0.5V 至 -0.8V 之反
向偏誤讀數。
如二極管開路或短路，顯示螢幕將顯示“OL”。
欲使用二極體檢測，將旋轉開關轉至電阻位置，後
按功能（黃）鍵選擇測量模式。
