65
Betriebsanleitung Pegaso 650 I.E.
EINBAUHINWEISE
U Eine dünne Schmierfettschicht auf die
gesamte Länge der Achsschraube (3)
auftragen, den Tachometer-/Kilometer-
zähleranschluß (5) innen einschmieren,
siehe Seite 104 (EMPFOHLENE
SCHMIERSTOFFE).

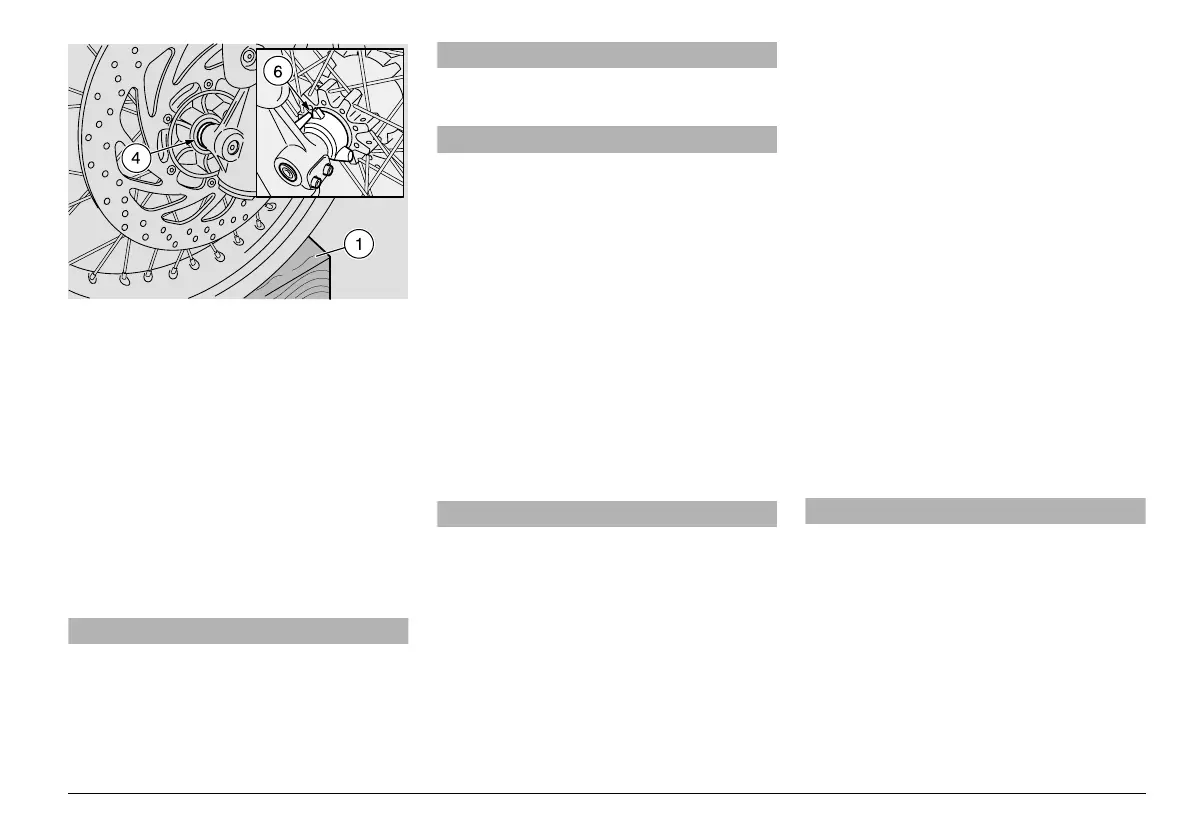

U Den Tachometer-/Kilometerzähleran-
schluß (5) in den entsprechenden Sitz
der Radnabe positionieren.
U Den Sitz des Tachometer-/Kilometerzäh-
leranschlusses korrekt in Übereinstim-
mung mit dem entsprechenden Antirota-
tonssitz (6) positionieren.
aACHTUNG
Beim Wiedereinbau des Vorderrads dar-
auf achten, die Bremsleitungen, -schei-
ben und -beläge nicht zu beschädigen.
U Das Rad zwischen die Gabelholme auf
die Abstützung (1) stellen.
aACHTUNG
Bei der Einfügung der Scheibe in den
Bremssattel vorsichtig vorgehen.
aGEFAHR
Verletzungsgefahr. Zur Ausrichtung der
Löcher nicht die Finger einstecken.
U Das Rad so ausrichten, daß das zentrale
Loch mit den an der Gabel vorhandenen
Löchern übereinstimmt.
U Das Distanzstück (4) zwischen die Rad-
nabe und den linken Holm der Gabel po-
sitionieren.
U Die Achsschraube (3) komplett von der
rechte seite her hineinführen und festzie-
hen.
Anziehdrehmoment der Achsschrau-
be (3): 80 Nm (8 kgm).
U Den bei der Abmontage unter den Reifen
angebrachten Träger (1) entfernen.
aGEFAHR
Aufgrund des Gewichts und der Außen-
maße des Fahrzeugs, erfordert der
nachfolgende Vorgang die Hilfe einer
zweiten Person.
WICHTIG Fahrzeug-Leergewicht (fahr-
fertig): 200 kg.
U Das vordere Stützgestell zurückstellen,
siehe Seite 69 (DAS FAHRZEUG AUF
DAS VORDERE STÜTZGESTELL STEL-
LEN m).
U Das hintere Stützgestell zurückstellen,
siehe Seite 69 (DAS FAHRZEUG AUF
DAS HINTERE STÜTZGESTELL STEL-
LEN m).
U Bei gezogenem Vorderradbremshebel
den Lenker wiederholt hinunterdrücken,
um die Teleskopgabel einige Male
durchzufedern. Dadurch wird die Ver-
spannung der Gabelholme vermieden.
U Das Fahrzeug auf den Ständer stellen,
siehe Seite 52 (FAHRZEUG AUF DEN
STÄNDER STELLEN).
U Die beiden Schrauben der Achsschrau-
benklemme (2) festziehen (rechte Seite).
Anziehdrehmoment Schrauben (2): 12
Nm (1,2 kgm).
U Prüfen, ob folgende Bauteile ver-
schmutzt sind:
– Reifen;
– Rad;
– Bremsscheibe.
aGEFAHR
Nach dem Wiedereinbau, den vorderen
Bremshebel wiederholt betätigen, um
die Bremsanlage auf ihre Funktion zu
prüfen.
Es empfiehlt sich immer die Anzieh-
drehmomente, die Radmittezentrierung
und die Auswuchtung von Ihrem APRI
LIA-Vertragshändler nachprüfen zu las-
sen, um Probleme zu vermeiden, die
Ihre und die Sicherheit der anderen ge-
fährden könnten.
