FRANÇAIS
14
1 Description
La CF10/2 est une centrale de commande pour 2 opérateurs Apricolor 24 Vcc ou 5 opérateurs Aprilineare 24 Vcc
en mesure de recevoir et de traiter les signaux de 12 détecteurs maximum. La centrale reçoit les signaux des
détecteurs pluie/vent ou des détecteurs de fumée et commande les opérateurs pour l’aération qui lui sont reliés.
La CF10/2 est également équipée d'une boîte à boutons et d'un thermostat interne pour la détection de la
température.

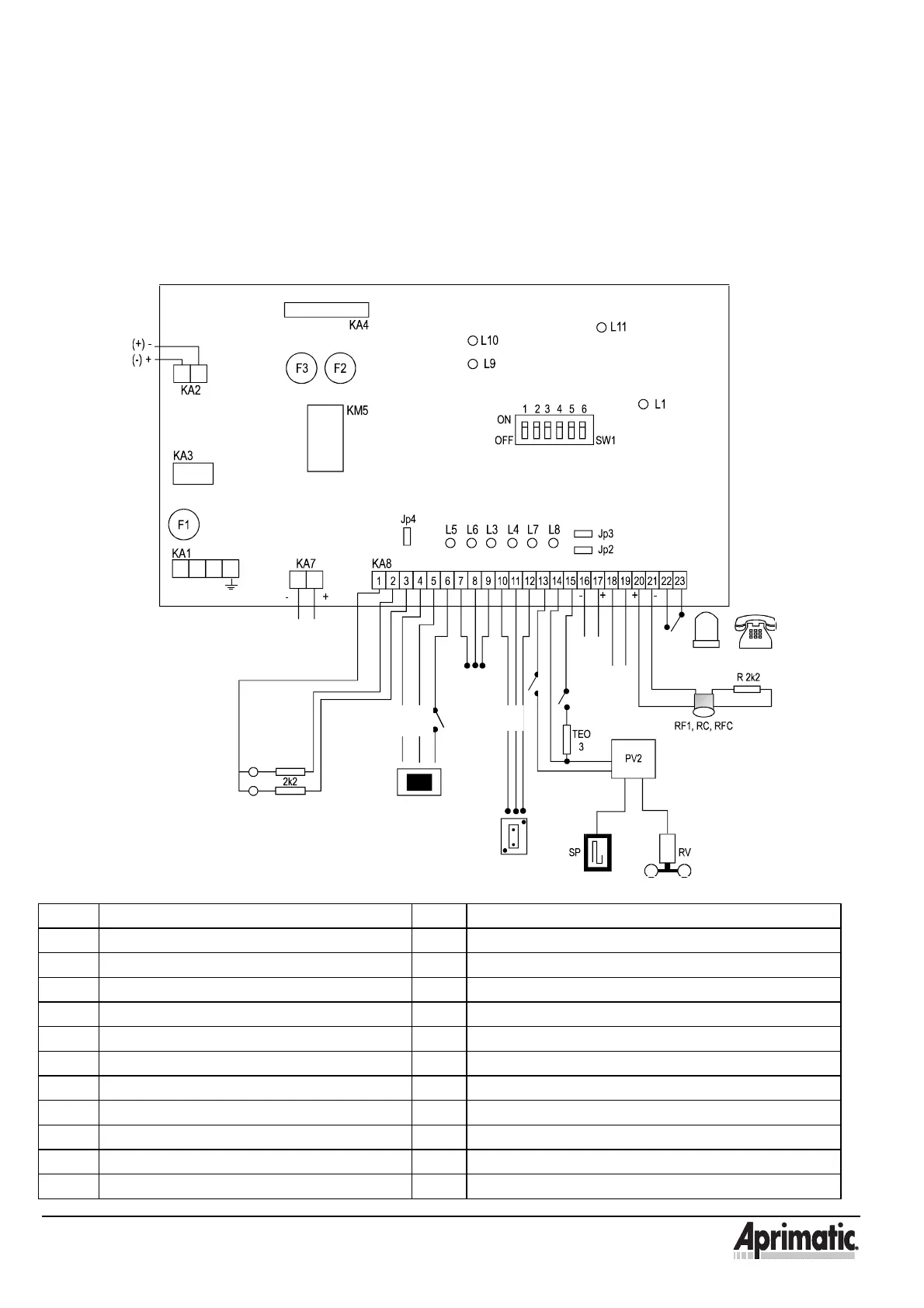

1.1 Schéma fonctionnel
2
4 Vcc
max 8
A
Entrée
230 V 50 Hz
F N
Batterie
tampon
Led alarme
Led ok
Ouv.
secours
Ferm.
secours
Ouv.
Ferm.
Ouv.
loc.
Ferm.
loc.
c
o
m
m
u
n
Access.
24 Vcc
500 mA
Détecteurs de
fumée
Lampe
clignotante de
secours auto-
alimentée / Appel
des pompiers
F1
Fusible de réseau 1 A
L11
LED OK
F2
Fusible des moteurs 5 A
SW1
Interrupteur DIP de programmation
F3
Fusible des accessoires à 500mA
KA1
Bornier alimentation de réseau
L1
LED centrale alimentée
KA2
Bornier sorties moteurs
L3
LED ouverture
KA3
Bornier primaire du transformateur
L4
LED fermeture
KA4
Bornier secondaire du transformateur
L5
LED ouverture de secours
KA7
Bornier batterie tampon (à option)
L6
LED fermeture de secours
KA8
Bornier commandes
L7
LED fermeture en cas de pluie/vent
KM5
Bornier module optionnel
L8
LED thermostat
JP2
Cavalier d’exclusion détect. pluie/vent
L9
LED défaillance
JP3
Cavalier d‘exclusion thermostat
L10
LED alarme
JP4
Cavalier d‘exclusion ouverture de secours
