ITALIANO
2
1 Descrizione
Centralina per il comando di 2 attuatori Apricolor 24 VDC o 1 attuatori Aprilineare 24 VDC in grado di
ricevere ed elaborare i segnali da un massimo di 12 rilevatori. La centralina riceve i relativi segnali da
rilevatori pioggia/vento o rilevatori di fumo e comanda gli attuatori ad essa collegati per la ventilazione.
La centralina è inoltre dotata di una pulsantiera e di un termostato interno per la rilevazione della
temperatura.

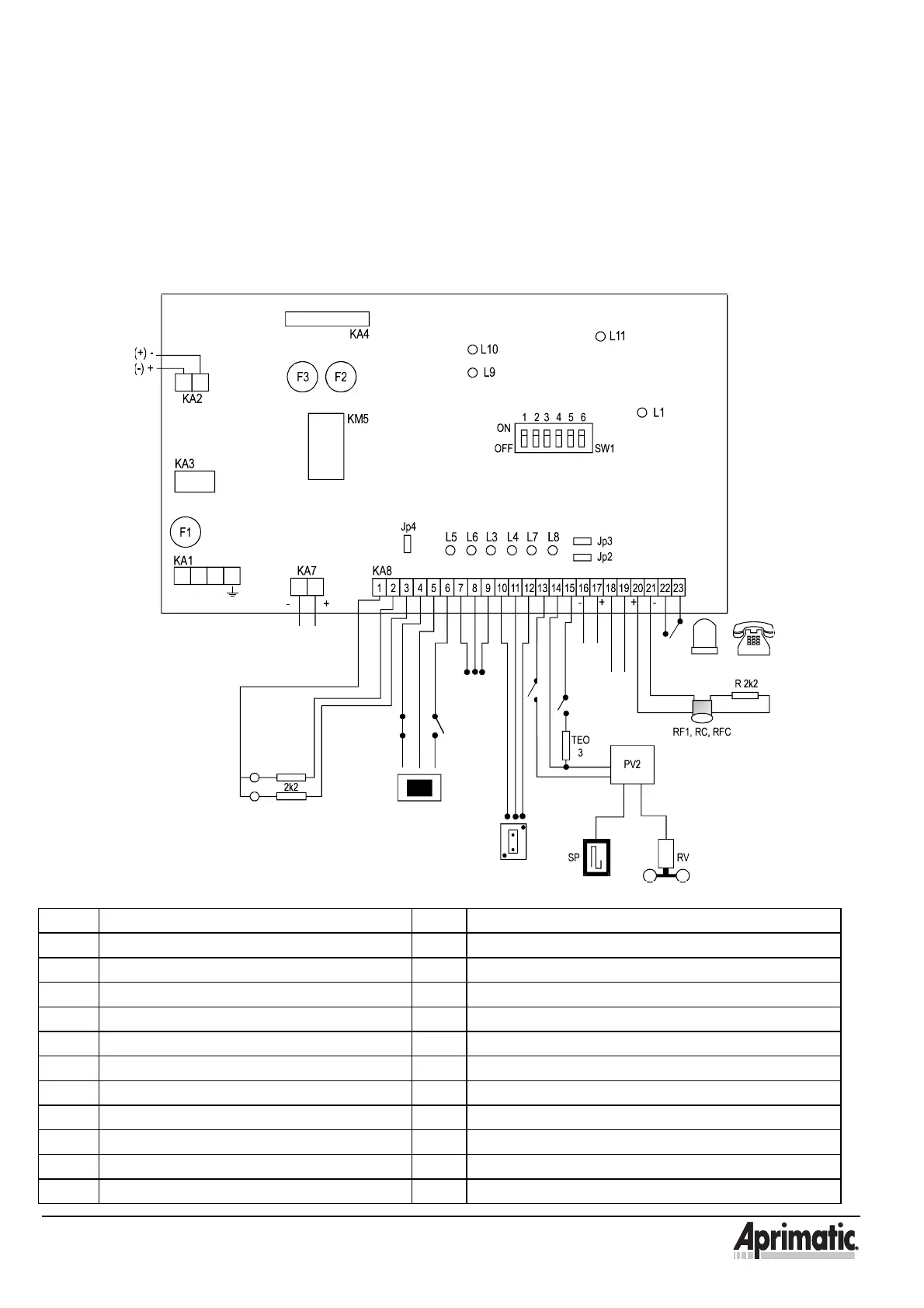

1.1 Schema a blocchi dell’apparecchiatura
2
4 Vcc
max 8
A
Ingresso
230 V 50 Hz
F N
Batterie
tempone
Led allarme
Led ok
AP
emer.
CH
emer.
AP CH
AP
loc.
CH
loc.
c
o
m
u
n
e
Accessori
24 Vcc
500 mA
Senzori di fumo
Emergenza
lampeggiatore
autoalimentato /
Chiamata pompieri
F1
Fusibile di rete 1 A
L11
LED OK
F2
Fusibile motori 5 A
SW1
Dip-switch programmazione
F3
Fusibile accessori a 500mA
KA1
Morsettiera alimentazione di rete
L1
LED presenza alimentazione di rete
KA2
Morsettiera uscite motori
L3
LED apertura
KA3
Morsettiera primario del trasformatore
L4
LED chiusura
KA4
Morsettiera secondario del trasformatore
L5
LED apertura di emergenza
KA7
Morsettiera batteria tampone (opzionale)
L6
LED chiusura di emergenza
KA8
Morsettiera comandi
L7
LED chiusura per pioggia/vento
KM5
Morsettiera modulo opzionale
L8
LED termostato
JP2
Ponticello esclusione pioggia/vento
L9
LED anomalia
JP3
Ponticello esclusione termostato
L10
LED allarme
JP4
Ponticello esclusione apertura di emergenza
