DESCRIPCIÓN
El equipo CV10 es una placa electrónica dedicada a la automatización de puertas y ventanas con el auxilio de actuadores
electromecánicos.

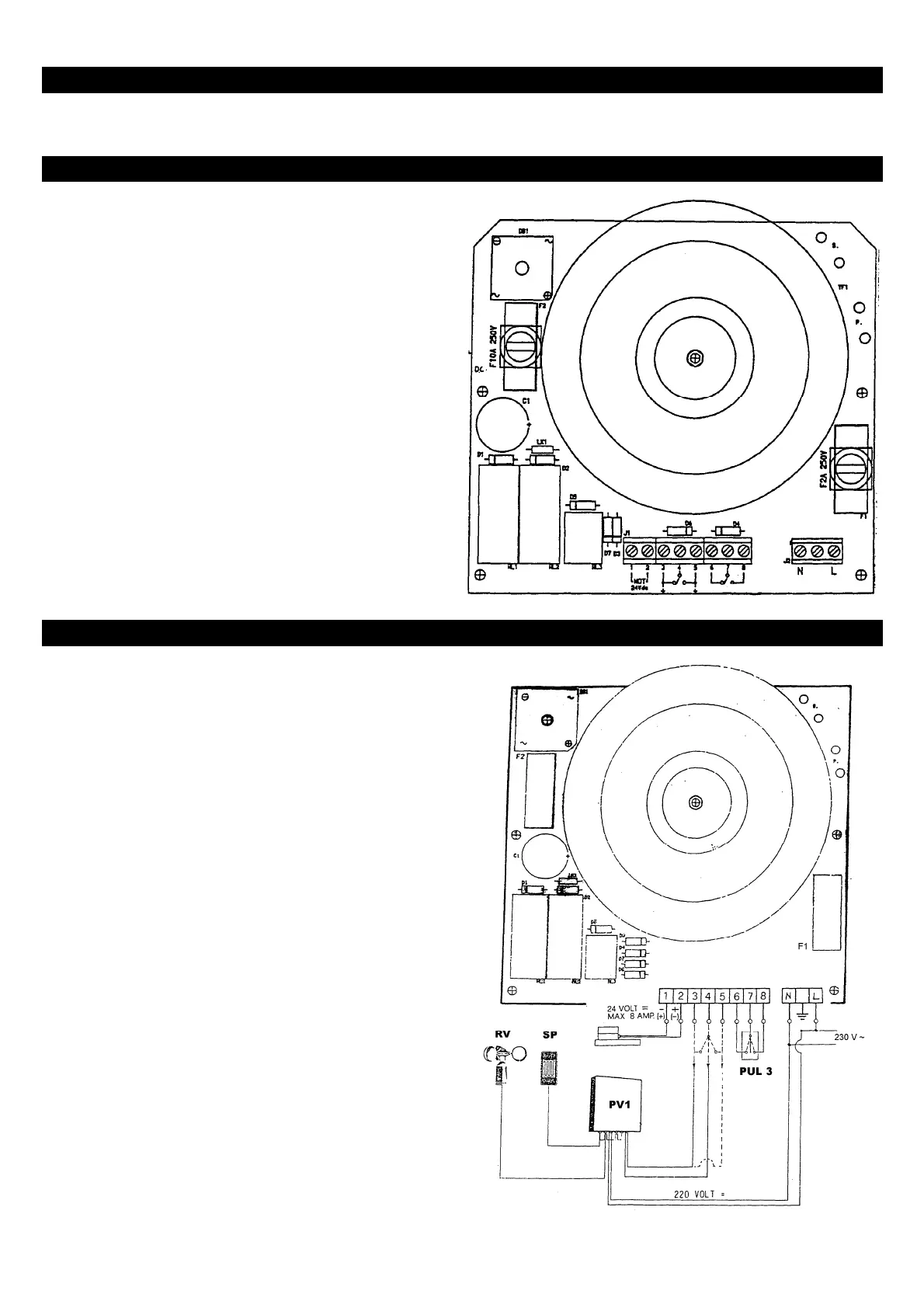

ESQUEMA DE BLOQUES EQUIPO
F1=Fusible de 2A para alimentción a 230V
F2=Fusible de 10A para salida de 24V
J1=Regleta de conexiones para mandos y accionam.
J2=Regleta de conexiones para alimentación a 230V
TF1=Transformador
RL1-RL2=Relés de conmutación apertura/cierre
RL3=Relé gestión prioridad accionamientos
DB1=Puente rectificador 10A
DESCRIPCIÓN - REGLETA DE CONEXIONES - CV10
1. Bornes 1 y 2: alimentación para actuadores. Conexión
para alimentar actuadores a 4V cc con una absorción
máxima de 8A.
2. Bornes 3, 4 y 5: mando apertura/cierre (centralizado).
Contacto para el mando de apertura y cierre del
actuador. La activación de este contacto tiene la
prioridad respecto a la entrada con los bornes 6, 7 y 8.
3. Bornes 6, 7 y 8: mando de apertura/cierre (local).
Contacto para el mando de apertura y cierre del
actuador sin prioridad. Al activarse el contacto
centralizado se inhabilitan las funciones de este mando
y se vuelven habilitar sólo cuando el contacto
centralizado se encuentra en la posición de reposo.
4. Bornes N y L: alimentación 230 V 50 Hz
L = FASE
N = NEUTRO
N.B. Conectar el PV1 con el "3 y 4" o "4 y 5",
controlando que "la emergencia lluvia-viento "
genere el mando de cierre.
