DESCRIZIONE
L’apparecchiatura CV10 è una scheda elettronica per l’automazione di serramenti con l’ausilio di attuatori
elettromeccanici.

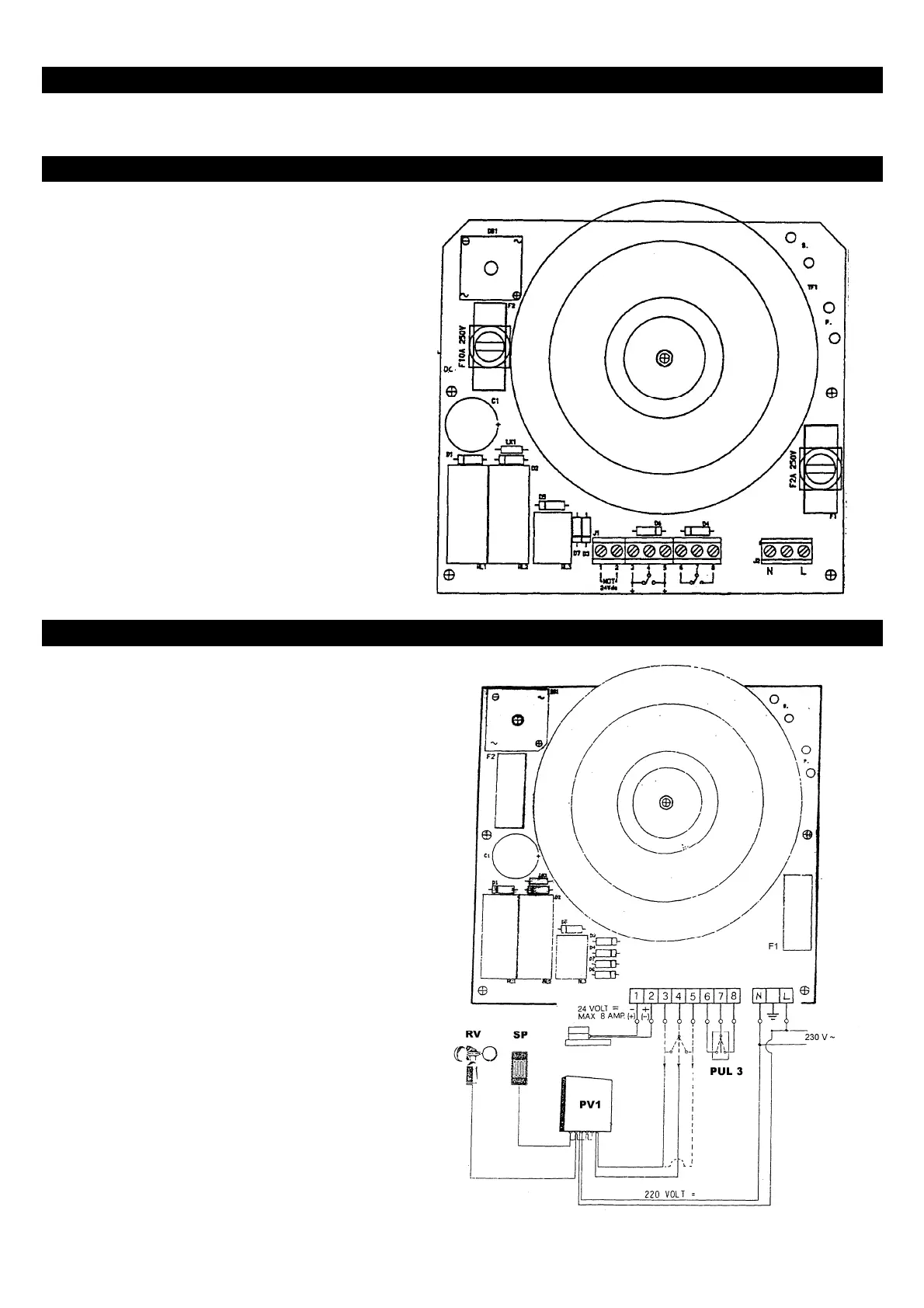

SCHEMA A BLOCCHI APPARECCHIATURA
F1 = Fusibile da 2A per alim. 230V.
F2 = Fusibile da 10A per uscita 24V.
J1 = Morsettiera comandi e azionamenti
J2 = Morsettiera di alim. 230V.
TF1 = Trasformatore
RL1-RL2 = Relè di commutazione apre/chiude
RL3 = Relè di gestione priorità azionamenti
DB1 = Ponte raddrizzatore 10A
DESCRIZIONE MORSETTIERA CV10
1 Morsetti 1 e 2 alimentazione per attuatori.
Collegamento per alimentare attuatori a 24 volt
D.C. con massimo assorbimento di 8A.
2 Morsetti 3, 4 e 5 comando apre/chiude (centra-
lizzato). Contatto per comandare l’apertura e la
chiusura dell’attuatore. L’intervento di questo
contatto è prioritario all’ingresso con i morsetti 6,
7 e 8.
3 Morsetti 6, 7 e 8 comando apre/chiude (locale).
Contatto per comandare l’apertura e la chiusura
dell’attuatore senza alcuna priorità. Quando
interviene il contatto centralizzato viene esclusa
ogni sua funzione, si riabilita solo quando il
contatto centralizzato è in posizione di riposo.
4 Morsetti N e L alimentazione 230V 50Hz.
L = FASE
N = NEUTRO
NB. Collegare la PV1 con il "3 e 4" oppure "4 e
5", controllando che "l’emergenza pioggia-
vento" dia il comando di chiusura.
