BESCHREIBUNG
Bei CV10 handelt es sich um eine Steuerplatine für Fenster- und Türautomatiken mit elektromechanischen Antrieben.

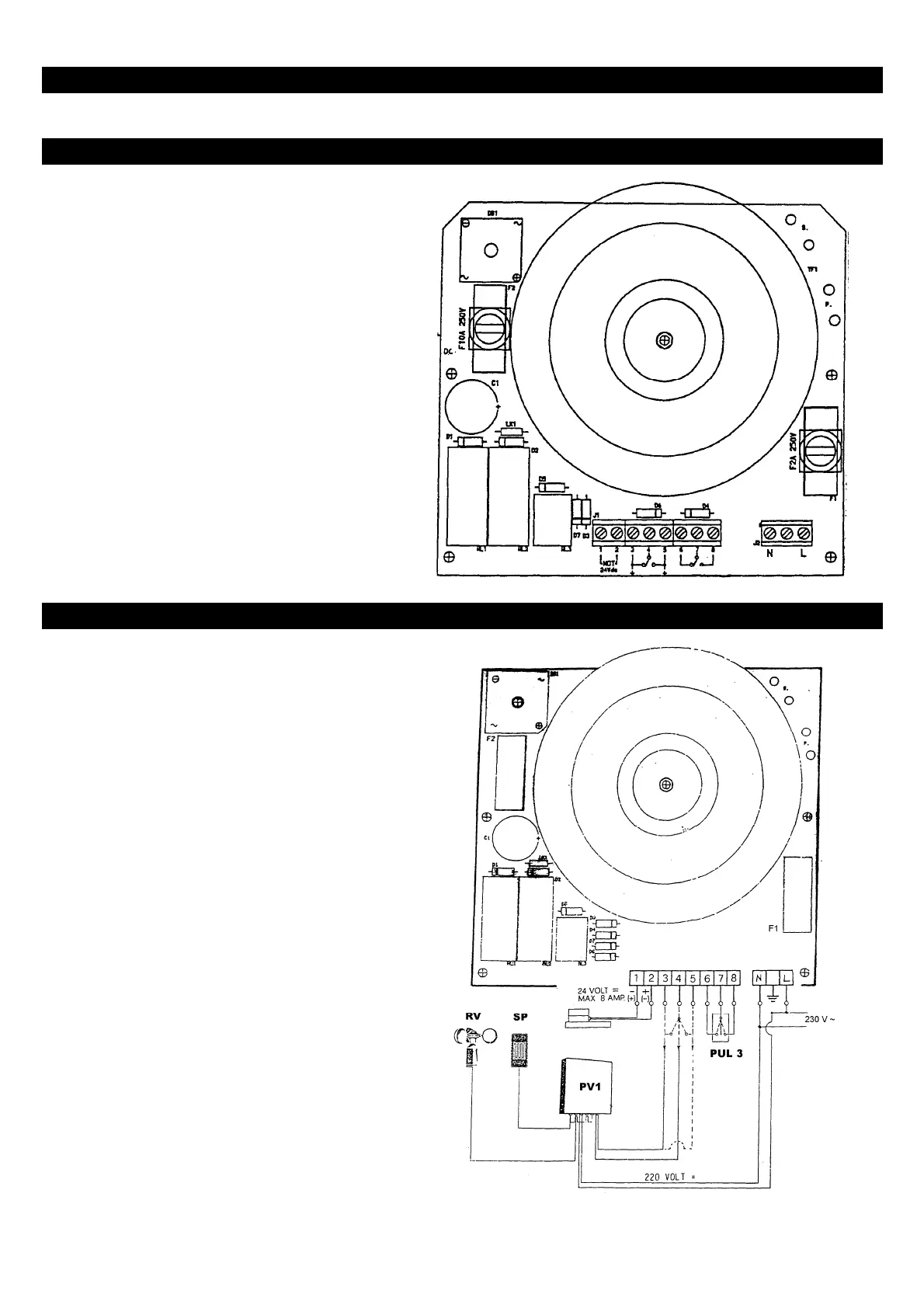

BLOCKSCHALTBILD STEUERPLATINE
F1 = Sicherung 2A für Versorgung 230V
F2 = Sicherung 10A für Ausgangsspannung 24V
J1 = Klemmleiste Steuerbefehle und Ansteuerung
J2 = Klemmleiste Versorgung 230V
TF1 = Transformator
RL1-RL2 = Umschaltrelais Öffnen/Schließen
RL3 = Relais Vorrangsteuerung
DB1 = Gleichrichterbrücke 10A
BESCHREIBUNG - KLEMMLEISTE - CV10
1- Klemmen 1 und 2 Versorgung für Antriebe.
Anschluß für die 24 Volt DC mit maximaler
Stromaufnahme von 8A.
2- Klemmen 3, 4 und 5 Steuerbefehl
Öffnen/Schließen (zentral). Kontakt zur
Steuerung der Öffnungs- und Schließbewegung
des Antriebs. Dieser Kontakt hat Vorrang vor
den Klemmen 6, 7 und 8.
3- Klemmen 6, 7 und 8 Steuerbefehl Öffnen/
Schließen (lokal). Kontakt zur Steuerung der
Öffnungs- und Schließbewegung des Antriebs
ohne Vorrang. Wird der zentrale Kontakt
ausgelöst, ist die Funktion dieses Kontakts
gesperrt. Er ist nur aktiv, wenn der zentrale
Kontakt in Ruhestellung ist.
4- Klemmen N und L Stromversorgung 230V
50 Hz.
L = PHASE
N = NULLEITER
N.B. PV1 ZENTRALE MIT "3 UND 4" ODER "4
UND 5" VERBINDEN, PRUFEN DASS DAS
KOMMANDO "NOT SITUATION REGEN-
WIND" ALS SCHLIESSER ARBEITET.
