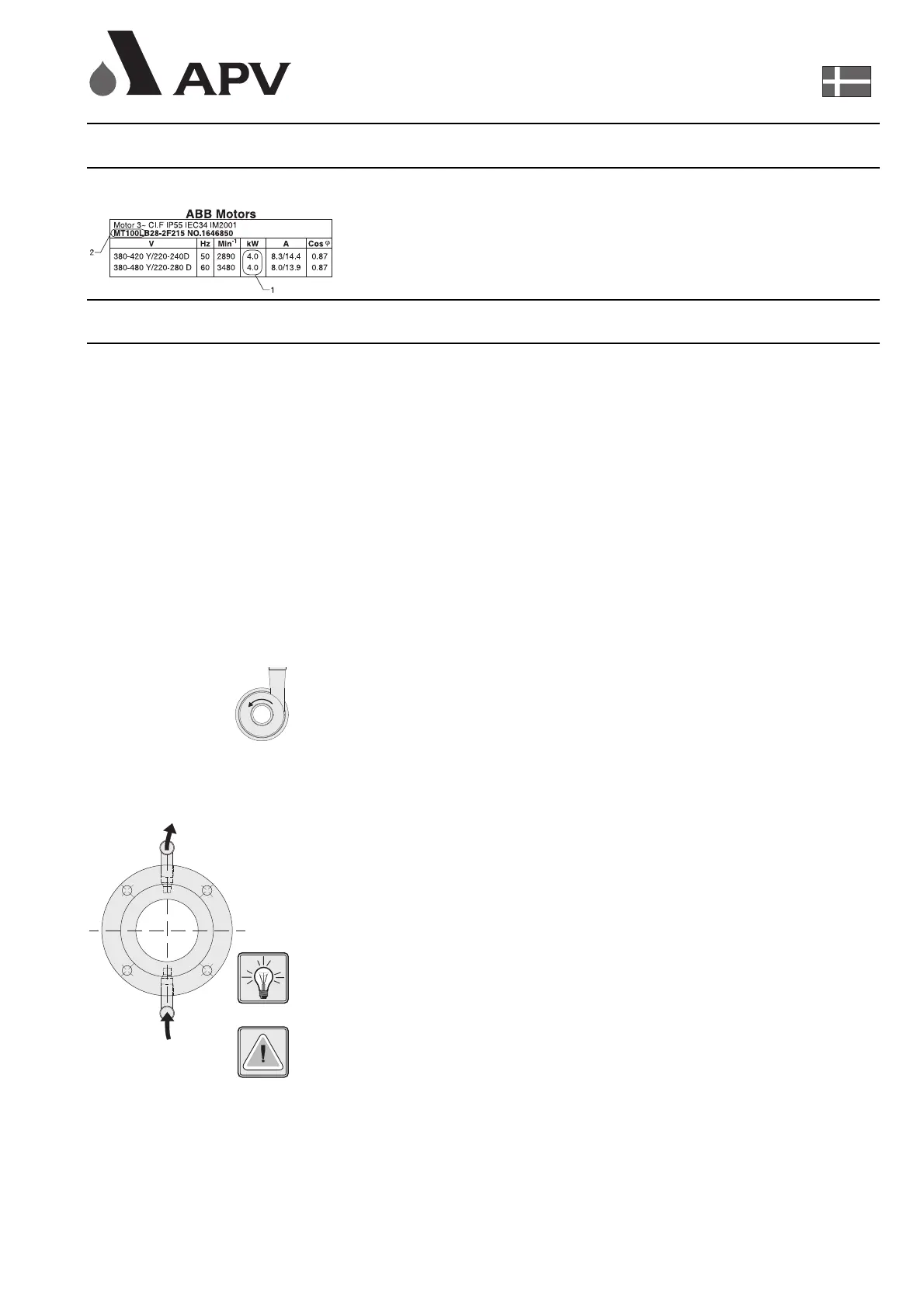

1.4 Bestemmelse af motortype
Motoren identificeres ved at fjerne motorkappen og aflæse kW angi-
velsen (pos 1) og motorens byggehøjde (pos 2) på typeskiltet:
2.1 Placering
Vær opmærksom på følgende:
Pumpen placeres, så sugeledningen bliver så kort som muligt og der
er fald mod pumpens sugestuds.
Begræns antallet af ventiler, bøjninger og T-stykker på pumpens
sugeside mest muligt.
Der skal være tilstrækkelig plads omkring pumpen til rørføring og
adgang til vedligeholdelse.
2.2 Tilpasning af rørsystemet
Tilpas rørene omhyggeligt til pumpens suge- og trykstudse. Sørg for at
rørsystemet er tilstrækkeligt understøttet af rørbærere, så pumpehuset
i alle driftssituationer aflastes for spændinger og vægtbelastning fra
rørsystemet.
2.3 Elektrisk tilslutning
Motoren tilsluttes ledningsnettet via et motorskab i henhold til gæld-
ende stedlige regulativer. Motoren tilkobles efter anvisningen, som fin-
des i motorens klemkassedæksel.
Motoren tilsluttes sådan, at motorens - og dermed løbehjulets omdrej-
ningsretning - er mod uret set forfra mod pumpehusets sugestuds.
2.4 Væsketilslutning til væskeskyllet akseltætning
Pumper med væskeskyllet akseltætning har to slangetilslutninger i
tætningsflangen. Slangetilslutningerne er 1/8" og passer til Ø6,0 mm
slange. Nødvendig væskemængde er 15 - 30 l/t max. tryk er 7 bar.
Slangetilslutningerne i tætningsflangen skal altid anbringes lodret med
væsketilgangen forneden og afgangen foroven.
Væskeforbruget kan begrænses ved indbygning af magnetventil
på tilgangssiden for skyllevæsken. Magnetventilens åbne/lukke-
funktion kan styres af pumpens start/stop-sekvens.
Brug ikke skyllevæsketilslutningen til damp eller dampkondensat.
Ønskes damp anvendt som spærremedie, kræves en speciel aseptisk
rørføring. Se 2.5 for tilslutning.
2.5 Tilslutning af damp eller dampkondensat for aseptisk anvendelse
Akseltætninger for aseptisk anvendelse er forsynet med Ø6/Ø4 PTFE
rør for tilslutning.
Tilslutning for damp eller dampkondensat ved statisk dobbeltætning
ved pumpehus er forsynet med fittings for 8 mm stålrør.
Der kan anvendes damp op til 150°C og 5 bar.
2 Installation af pumpen
1 Introduktion til W+programmet
Fig. 2
Fig.3
381325
381326
