40
Ne pas oublier le bon serrage:
M10: 45 Nm (33 lbf ft)
M14: 70 Nm (52 lbf ft)
M20: 200 Nm (148 lbf ft)

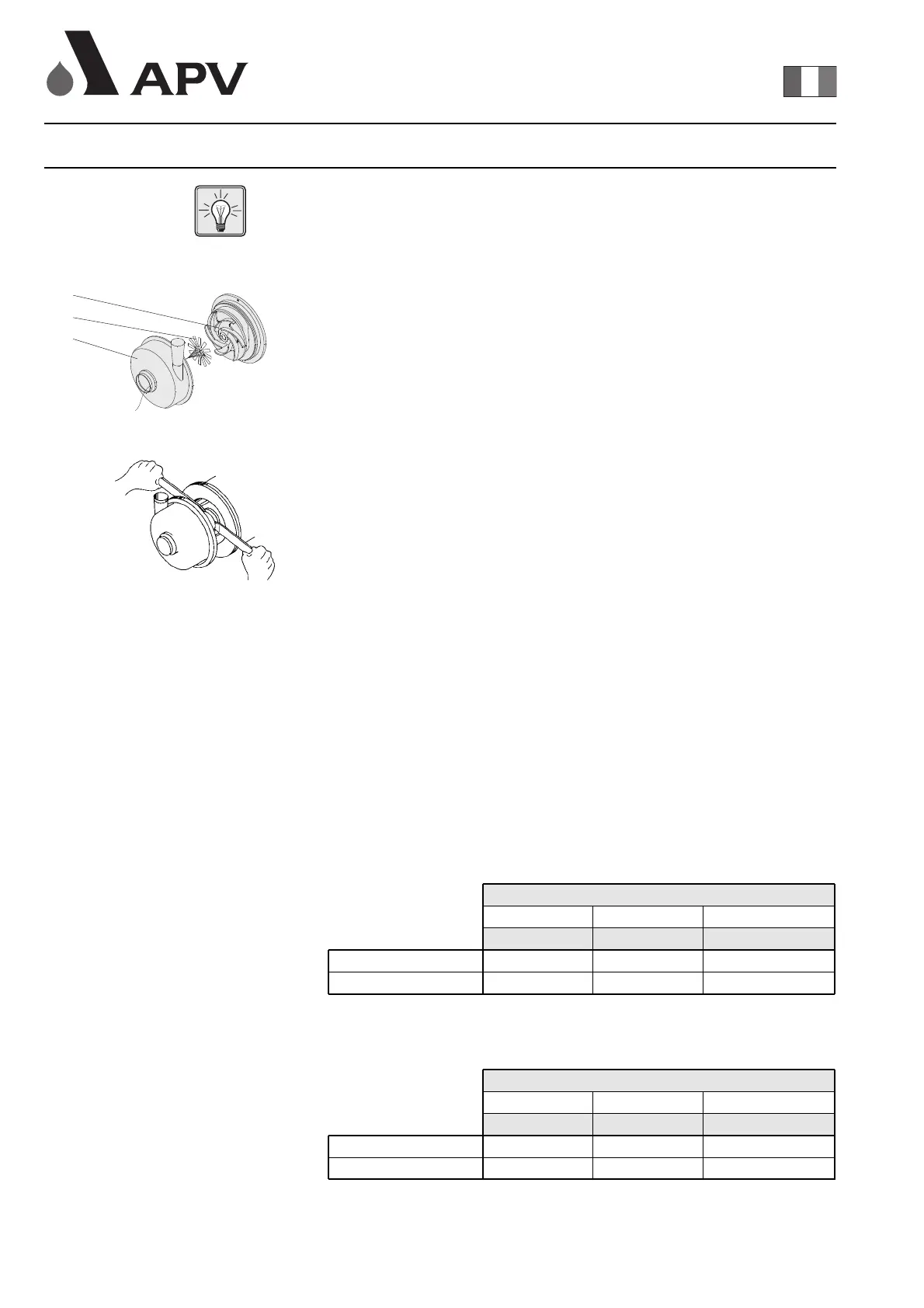

14. Insérer l'étoile en plastique (21) sur la turbine (4)
15. Monter le corps de pompe (1) avec le collier de fixation (2).
16. Insérer l'arbre (6) jusqu'à ce que la turbine (4) touche l'étoile en
plastique (21).
17. Serrer l'arbre (6) à un couple de serrage de 30 Nm sur des vis de
8 mm et 55 Nm sur des vis de 10 mm.
18. Enlever l'étoile (21) à travers l'aspiration.
5.4 Stock de pièces de rechange conseillées
Jeu de joints
Il est conseillé de toujours avoir un jeu de joints et des pièces de
rechange en stock. Le jeu de joints pour la pompe W+ permet de
remplacer les pièces d’usure de la pompe (voir page 53).
Pièces de substitution
Les pièces de substitution comprennent les principaux éléments de la
pompe, qui ne sont pas des pièces d’usure mais peuvent avoir besoin
d’être remplacées: arbre, turbine, écrou de turbine et kit d’éléments de
fixation.
Le tableau ci-dessous contient la liste des pièces de rechange qu’il
convient d’avoir en stock pour faire face aux besoins normaux, et celle
des pièces utiles en cas d’usage particulier de la pompe (par ex.
fonctionnement 24 heures sur 24, utilisation dans un milieu abrasif ou
bien situation où un arrêt de la production, même très bref, doit
absolument être évité).
Pièces dusure (jeu de joints, voir page 53)
Pièces de substitution (arbre, turbine, écrou de turbine, voir page 53
et kit d’éléments de fixation, voir page 52)
5 Maintenance
Pos 4
Pos 21
Pos 1
Conditions normales
Conditions spéciales
0-5 5-20 > 20
N.bre de pompes en service
2 3 1
3 6 2
Jeu Jeu Jeu/10 pompes
Conditions normales
Conditions spéciales
0-5 5-20 > 20
N.bre de pompes en service
0 1 1
1 2 1
Jeu Jeu Jeu/10 pompes
