10
Husk tilspændingsmoment:
M10: 45Nm (33 lbf ft)
M14: 70Nm (52 lbf ft)
M20: 200Nm (148 lbf ft)

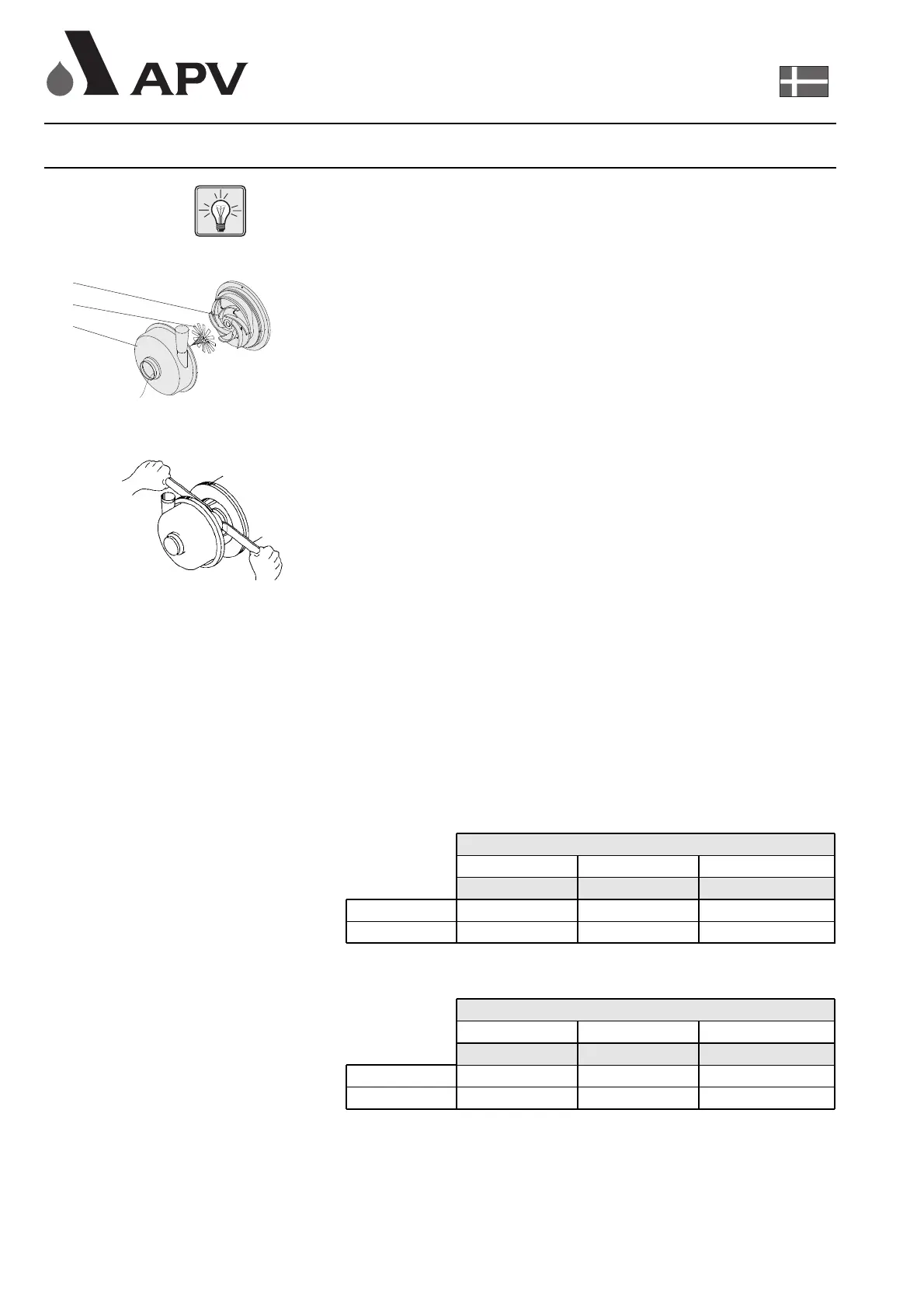

14. Plaststjerne (pos 21) sættes på løbehjulet (pos 4).
15. Pumpehus (pos 1) monteres med spændering (pos 2 ).
16. Akslen (pos 6) skubbes frem, indtil løbehjulet (pos 4) ligger an
mod plasticstjernen (pos 21).
17. Akslen (pos 6 ) spændes med 30 Nm på 8 mm skruer og 55 Nm
på 10 mm skruer.
18. Stjernen (pos 21) fjernes ved, at den trækkes ud gennem
indløbet.
5.4 Anbefalet lagerbeholdning af reservedele Tætningssæt
Ved lagerlægning af reservedele til W+pumpen anbefaler vi, at have
såvel tætningsdele som servicedele på lager. Tætningssæt til W+pum-
pen består af pumpens sliddele og er specificeret på side 53.
Servicedele
Servicedele er en række af pumpens hovedkomponenter, som ikke er
sliddele, men som det alligevel kan blive nødvendigt at udskifte:
aksel, løbehjul, kalotmøtrik og fixing kit.
Nedenstående skema viser anbefalede lagerbeholdning af reservedele
ved henholdsvis normal drift samt i tilfælde hvor der er særlige behov,
for eksempel fordi der arbejdes i døgndrift, med slibende medier eller
fordi en proces er følsom selv overfor mindre produktionsstop.
Sliddele (tætningssæt s. side 53)
Servicedele (aksel, løbehjul, kalotmøtrik s. 49, fixing kit s. 52
5 Vedligeholdelse
Pos 4
Pos 21
Pos 1
381332
fig01
Normal drift
Særlige behov
0-5 5-20 > 20
Antal pumper i drift
2 3 1
3 6 2
Sæt Sæt Sæt / 10 pumper
Normal drift
Særlige behov
0-5 5-20 > 20
Antal pumper i drift
0 1 1
1 2 1
Sæt Sæt Sæt / 10 pumper
