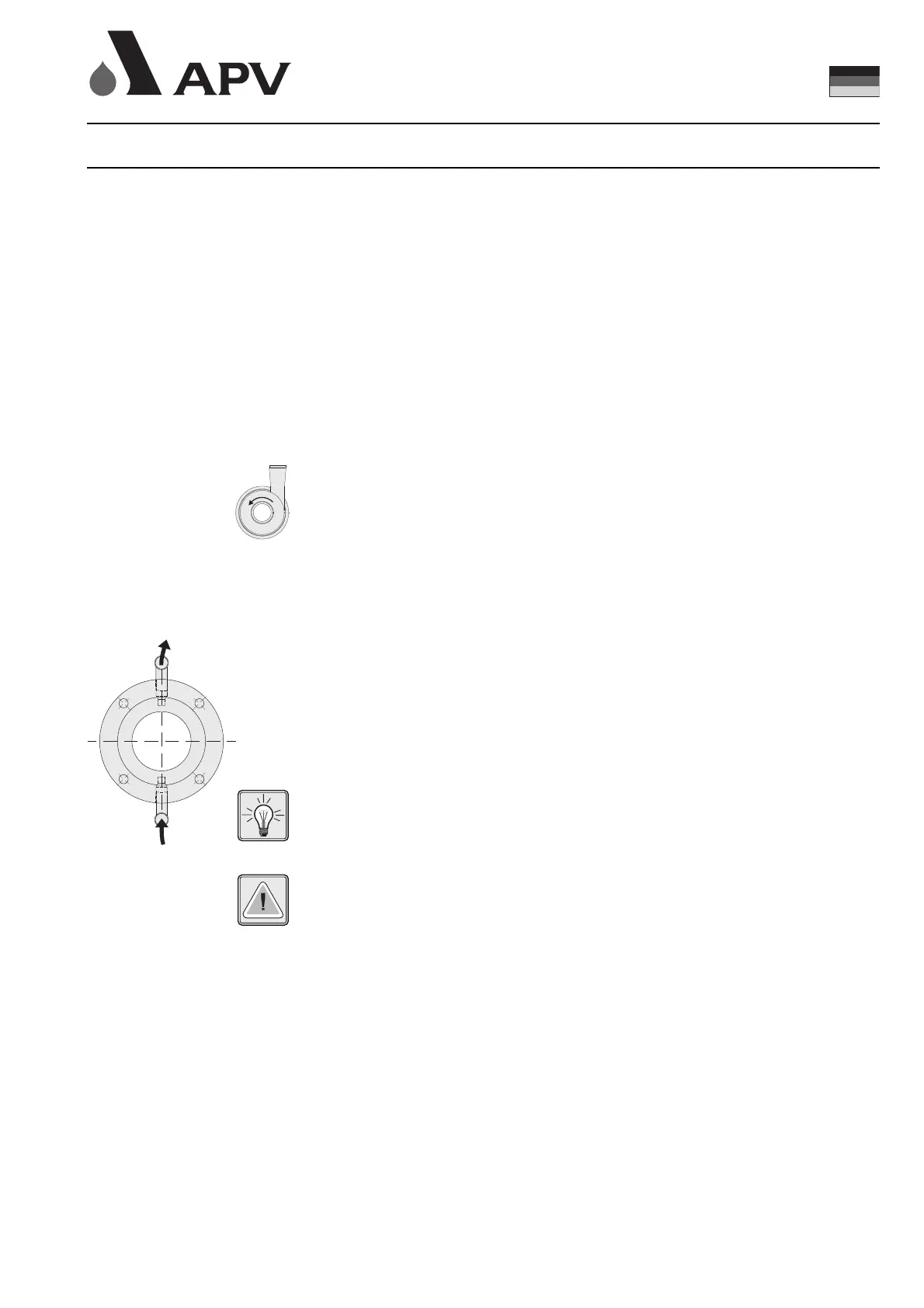

2.1 Positionierung
Die folgenden Punkte sind zu beachten:
Die Pumpe ist so aufzustellen, daß das Saugrohr so kurz wie möglich und ein
Gefälle zum Sauganschluß der Pumpe hin vorhanden ist.
Halten Sie die Anzahl der Ventile, Krümmer und T-Stücke an der Saugseite der
Pumpe so niedrig wie möglich.
Im Bereich der Pumpe muß ausreichend Raum für Rohrleitungen und Zugang
für die Instandhaltung vorhanden sein.
2.2 Anpassung des Rohrsystems
Passen Sie die Rohre sorgfältig an die Saug- und Auslaßanschlüsse der
Pumpe an. Stellen Sie sicher, daß das Rohrsystem durch Rohrhänger aus-
reichend abgestützt ist, damit das Pumpengehäuse in keiner Betriebssituation
die vom Rohrsystem ausgehenden Streß- und Gewichtsbelastungen trägt.
2.3 Stromversorgung
Der Motor ist in Übereinstimmung mit den örtlichen Vorschriften über einen
Schaltschrank an das Netz anzuschließen. Darüber hinaus ist der Motor
gemäß den Anweisungen anzuschließen, die sich an der Innenseite des
Anschlußkastendeckels des Motors befinden.
Der Motor ist so anzuschließen, daß die Drehrichtung des Motors und damit
auch des Laufrads entgegen dem Uhrzeigersinn verläuft, wenn man von vorne
in Richtung Sauganschluß des Pumpengehäuses auf die Pumpe blickt.
2.4 Flüssigkeitsversorgung für Wellendichtung mit Flüssigkeitsspülung
Pumpen, die mit einer Wellendichtung mit Flüssigkeitsspülung ausgestattet
sind, verfügen über zwei Schlauchanschlüsse am Dichtungsflansch. Die
Schlauchanschlüsse sind 1/8 Zoll und passend für 6,0 mm Scheäuche. Die
erforderliche Flüssigkeitsmenge beträgt 15 - 30 l/Stunde, der höchstzulässige
Druck 7 bar.
Der Schlauchanschluß muß immer senkrecht, mit dem Flüssigkeitseinlaß
unten und dem Auslaß oben, sein.
Der Flüssigkeitsverbrauch läßt sich durch die Installation eines Magnetventils
in die Einlaßseite einschränken. Die Auf-/Zu-Funktion des Magnetventils kann
durch die Start-/Stopp-Folge der Pumpe
gesteuert werden.
Am Anschluß für die Spülflüssigkeit ist kein Dampf oder Dampfkondensat zu
verwenden. Falls Sie Dampf als Sperrmedium einsetzen wollen, ist ein beson-
derer aseptischer Rohranschluß erforderlich. Anschluß siehe 2.5.
2.5 Anschluß von Dampf oder Dampfkondensat für aseptischen Einsatz
Wellendichtungen für aseptischen Einsatz sind mit einem Ø6/Ø4 Anschlußrohr
aus PTFE ausgestattet.
Der Anschluß für Dampf oder Dampfkondensat bei einer statischen
Doppeldichtung am Pumpengehäuse ist mit Fittings für 8 mm Stahlrohre ver-
sehen.
Es kann Dampf mit bis zu 150°C und 5 bar eingesetzt werden.
2 Montage der Pumpe
25
Abb. 3
381326
381325
