5. Die vier Schrauben zwischen dem Motor und dem Zwischenflansch sind
zu lösen und zu entfernen. Siehe Abb. 10.
6. Der hintere Flansch und der Zwischenflansch, die noch miteinander ver-
schraubt sind, sind anzuheben und von der Welle zu nehmen. Siehe
Abb. 10.
7. Siehe Abb. 11. Die Schrauben in der Welle lösen, die Welle abziehen
den Motor austauschen.
8. Siehe Fig. 12. Ehe die neue Pumpenwelle montiert wird, sind Schmutz
und Fett von der Motorwelle und den inneren Spannflächen der
Muffenkupplung zu entfernen. Die Pumpenwelle wird lose montiert. Die
Ausgleichsbohrung ist ?ber der Keilbahn anzubringen.
9. Schieben Sie die Plastikschutzhülse auf die Welle.
10. Geben Sie den hinteren Flansch und den Zwischenflansch über die
Welle hinunter.
11. Ziehen Sie die Bolzen an.
12. Stellen Sie die Pumpe wieder auf ihre Füße/ihren Rahmen.
13. Montieren Sie das Laufrad.
Beachten Sie das Anzugsdrehmoment:
M10: 45Nm (33 lbf ft)
M14: 70Nm (52 lbf ft)
M20: 200Nm (148 lbf ft)
14. Befestigen Sie den Plastikstern (pos 21) am Laufrad (pos 4).
15. Montieren Sie das Pumpengehäuse (pos 1) mit dem Klemmring (pos 2).
16. Schieben Sie die Welle (pos 6) so weit vor, bis das Laufrad (pos 4) mit
dem Plastikstern (pos 21) in Berührung kommt.
17. Ziehen Sie die Welle (pos 6) auf 30 Nm für 8 mm Schrauben und 55 Nm
für 10 mm Schrauben an.
18. Entfernen Sie den Stern (pos 21), indem Sie ihn durch die Ansaugöf-
fnung herausziehen.
5.4 Empfohlener Lagerbestand an Ersatzteilen
Dichtungssatz
Bei Bevorratung von Ersatzteilen für die W+ Pumpe empfehlen wir einen
Lagerbestand an sowohl Dichtungsteilen als auch Austauschteilen. Der
Dichtungssatz für die W+ Pumpe besteht aus den Verschleißteilen der Pumpe
und ist auf Seite 53 spezifiziert.
Austauschteile
Eine Reihe der Hauptkomponenten der Pumpe sind Austauschteile. Sie sind
zwar keine Verschleißteile, ein Austausch kann jedoch erforderlich werden:
Welle, Laufrad, Hutmutter und Fixing Kit.
Das nachstehende Schema zeigt den empfohlenen Lagerbestand an
Ersatzteilen bei normalem Betrieb bzw. bei besonderen Betriebsbedingungen,
z.B. wenn rund um die Uhr bzw. mit schleifenden Medien gearbeitet wird oder
wenn ein Verfahren sogar bei kürzeren Betriebsausfällen störempfindlich ist.
5 Instandhaltung

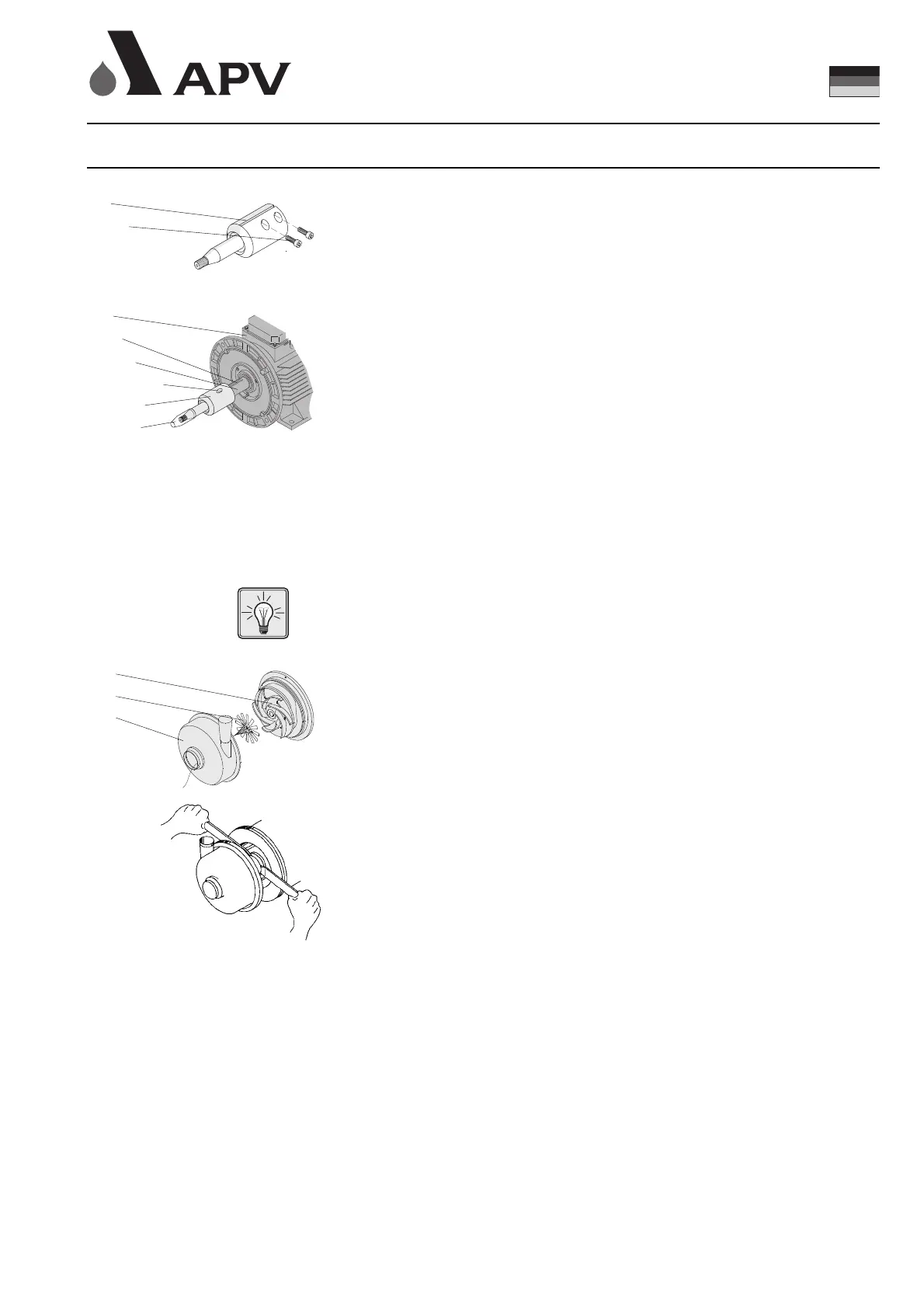

Abb. 12
