INSTRUCTIONS POUR L’ASSEMBLAGE / INSTRUCCIONES DE ENSAMBLAJE

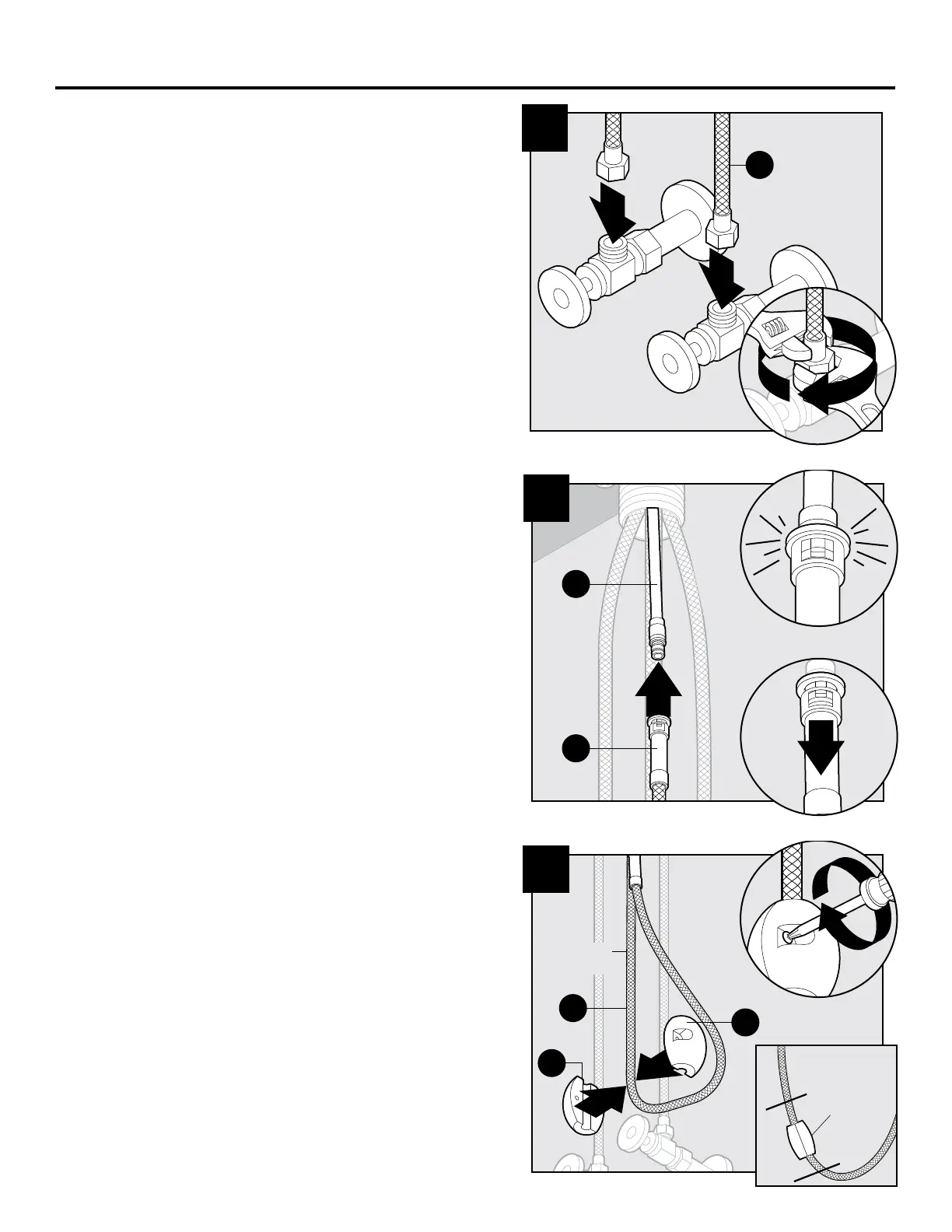

7. Retirez le capuchon en plastique du tuyau
d’évacuation (L), puis xez le raccord à
branchement rapide (J) au tuyau d’évacuation
(L). Tirez le raccord à branchement rapide (J)
vers le bas pour vous assurer qu’il est
solidement xé.
Remarque : Pour le retrait, consultez la
section Retrait du raccord à branchement
rapide, à la page 19.
Retire la tapa de plástico del tubo de descarga
(L), luego je el conector rápido (J) al tubo de
descarga (L). Jale el conector rápido (J) para
asegurarse de que está rme.
Nota: Para retirarlo, consulte la sección
Extracción del conector rápido, en la página 19.
8. Dévissez la vis préassemblée sur le poids
(K). Repérez le point le plus bas sur le
tuyau (I), du côté du bec, puis xez le poids
(K) en réassemblant les deux moitiés à
l’aide des vis préassemblées.
Desentornille el tornillo preensamblado en
el peso (K). Ubique el punto más bajo de la
manguera (I) en el lado de la boquilla y je
el peso (K) volviendo a ensamblar las mita-
des y apretando el tornillo preensamblado.
6. Fixez les conduites d’alimentation (H) sur
les robinets d’arrêt, puis serrez à la main.
À l’aide d’deux clés (non incluse),
serrez-les d’un demi-tour. Évitez de serrer
excessivement.
Fije las tuberías de suministro (H) a las
válvulas de cierre y apriete a mano.
Con dos llaves de tuercas (no se in
cluye), gire una media vuelta. No apriete
demasiado.
