INSTALLATION ÉLECTRIQUE
SCHÉMA DE CÂBLAGE ÉLECTRIQUE POUR UTILISATION DE
230 VOLTS
Nous vous recommandons de faire installer l'alimentation de votre spa par un électricien agréé, en conformi-
té avec la norme électrique nationale et/ou locale en vigueur au moment de l'installation.
L'installation de l'alimentation doit inclure un disjoncteur différentiel de capacité nominale appropriée. Le
circuit doit être dédié à l'installation du spa et ne doit pas être partagé avec d'autres appareils. L'alimentation
doit être câblée dans le bloc d'alimentation.
Le câble neutre blanc qui est connecté
au câble neutre du spa est installé ICI.

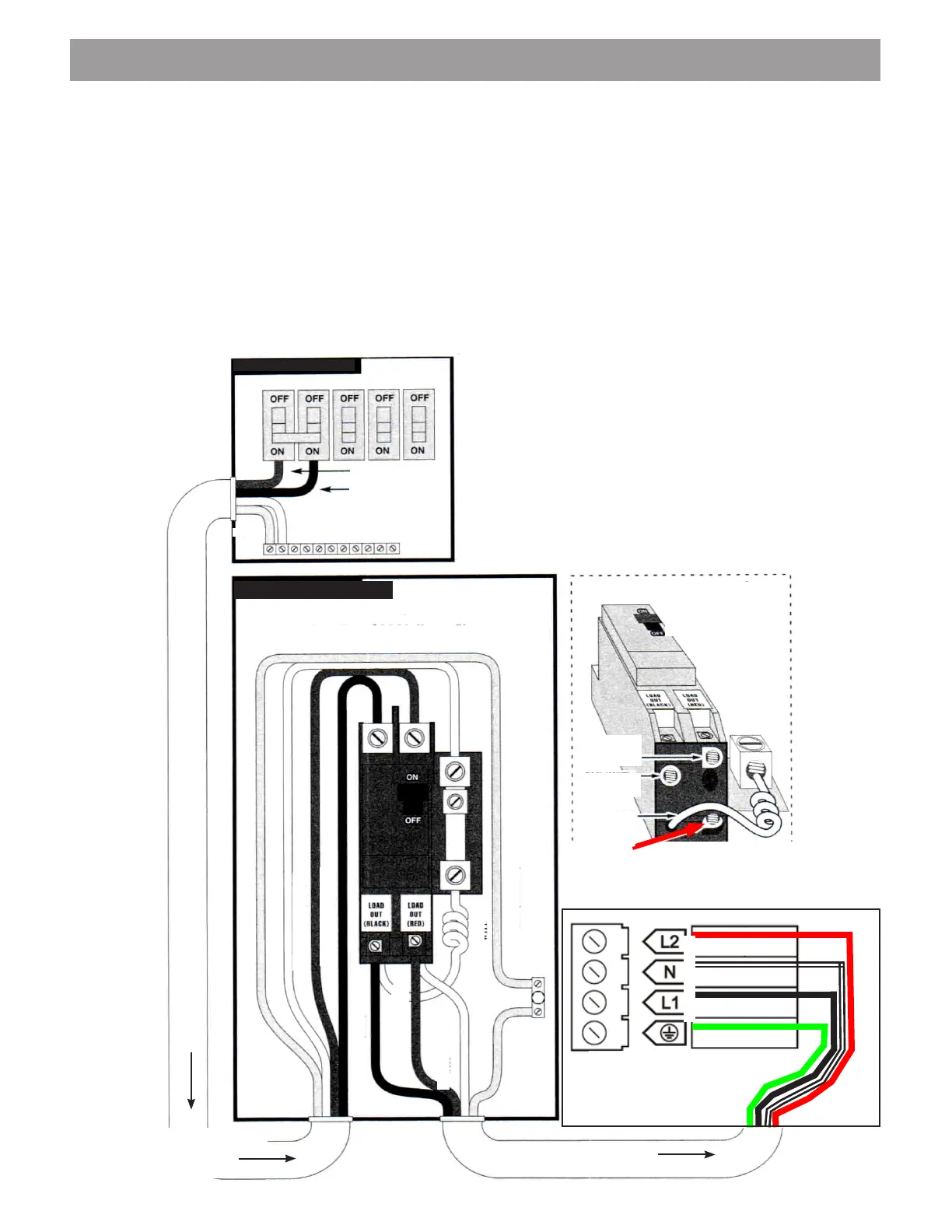

Instructions de câblage de 230 volts :
Disjoncteur différentiel de 4 câbles/minimum 50 am-
pères n° 8 AWG 75 °C Câble en cuivre minimum
(moins de 100 pieds [30,5 m] de longueur)
Remarque spéciale :
Si le disjoncteur différentiel se déclenche immédiate-
ment après avoir essayé de l'activer, veuillez vérifier
le câble blanc neutre qui est connecté au spa.
Depuis le disjoncteur
principal
Vers le spa
Rouge
Blanc
Noir
Vert
ROUGE (PHASE)
NOIR (phase)
BLANC
VERT
Disjoncteur principal
Boîtier du disjoncteur différentiel
Vue avant du disjoncteur différentiel (carré D)
Vue avant du
disjoncteur différen-
tiel (carré D)
TERRE (TERRE)
TERRE (TERRE)
TERRE (TERRE)
BLANC (NEUTRE)
ROUGE (PHASE)
ROUGE (PHASE)
NOIR (phase)
NOIR (phase)
BLANC
BLANC
ROUGE
(PHASE)
NOIR
(phase)
BLANC
