AquaTools AT5000 - Page 13

13
Installation
Water
Level
Skimmer
931 0594
Vacuum
Regulator
Reducer
Cone
933 0594
Water
Level
Skimmer
Vacuum
Regulator
Reducer
Cone
Skimmer
Suction
Port
Lid in
Vacuum
Position

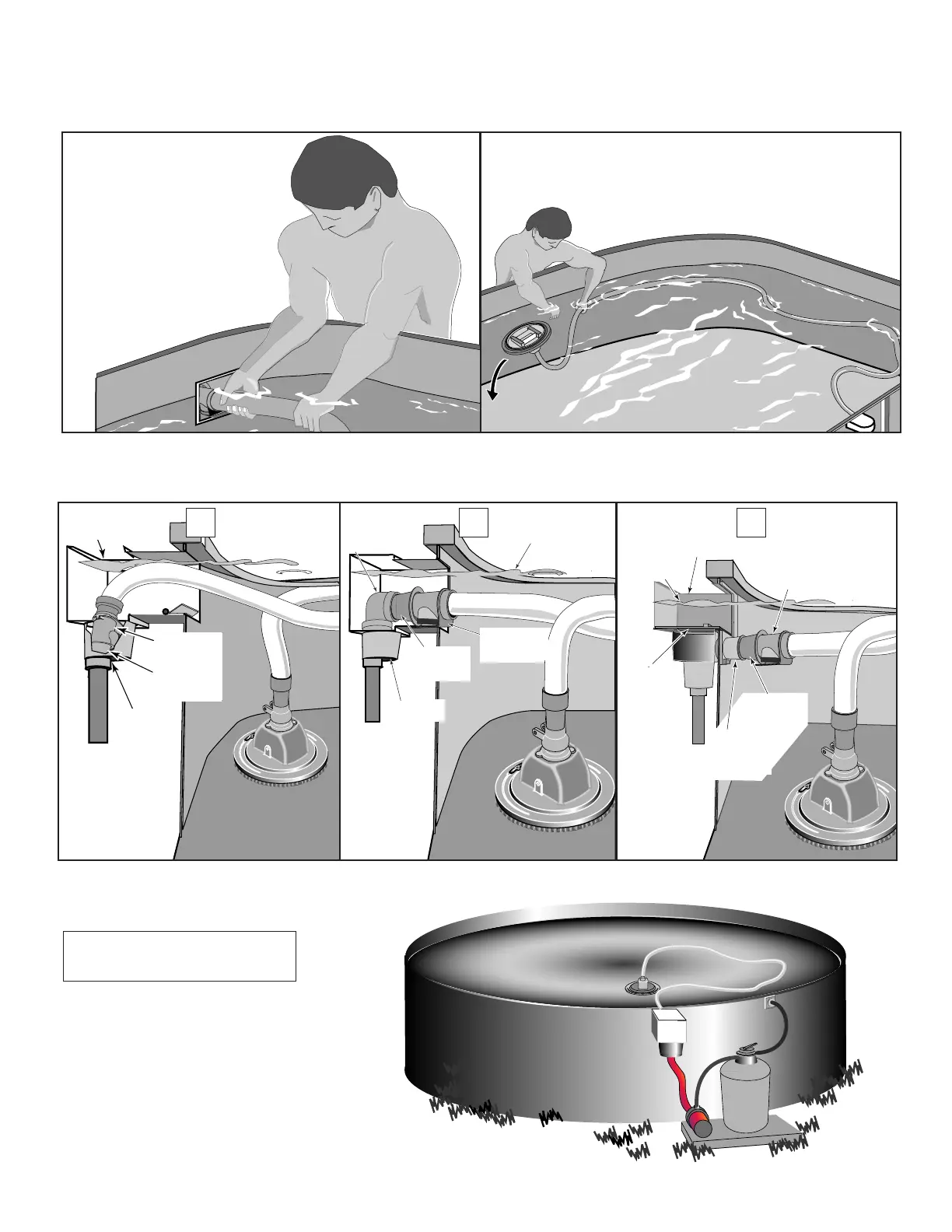

6° Branchez le
tuyau
Pendant que le système de
filtration fonctionne, branchez
le tuyau sur l'écumoire ou
sur un orifice d'aspiration.
Reportez-vous aux différents
branchements ci-dessous.
Pour obtenir de meilleurs résultats :
Le nettoyeur fonctionnant et étant
immergé, tirez le tuyau à l'extrémité
opposée de la piscine et relâchez-le.
7°Allongez
le tuyau
Dernières vérifications (pendant que le nettoyeur fonctionne) :
Water
Level
Vacuum
Regulator
Elbow
(User
Supplied)
Reducer
Cone
Skimmer
Branchements du tuyau
Reportez-vous au schéma qui ressemble le plus à l'installation de votre écumoire.
CBA
Pour obtenir de meilleurs résultats :
A. Pas d'échelle.
B. Pas de jouets.
C. Pas de chlorateur flottant.
D. Fermez le drain principal si votre
piscine en est équipée.
Niveau
de l'eau
Niveau
de l'eau
Niveau
de l'eau
Coude
(Fourni par
l'utilisateur)
Régulateur
d'aspiration
Cône de
réduction
Cône de
réduction
Cône de
réduction
Couvercle
en
position
d'aspiration
Orifice
d'aspiration
de l'écumoire
Régulateur
d'aspiration
Régulateur
d'aspiration
Écumoire
Écumoire
Écumoire
Consignes de sécurité :
Pas de nageurs dans la piscine!
