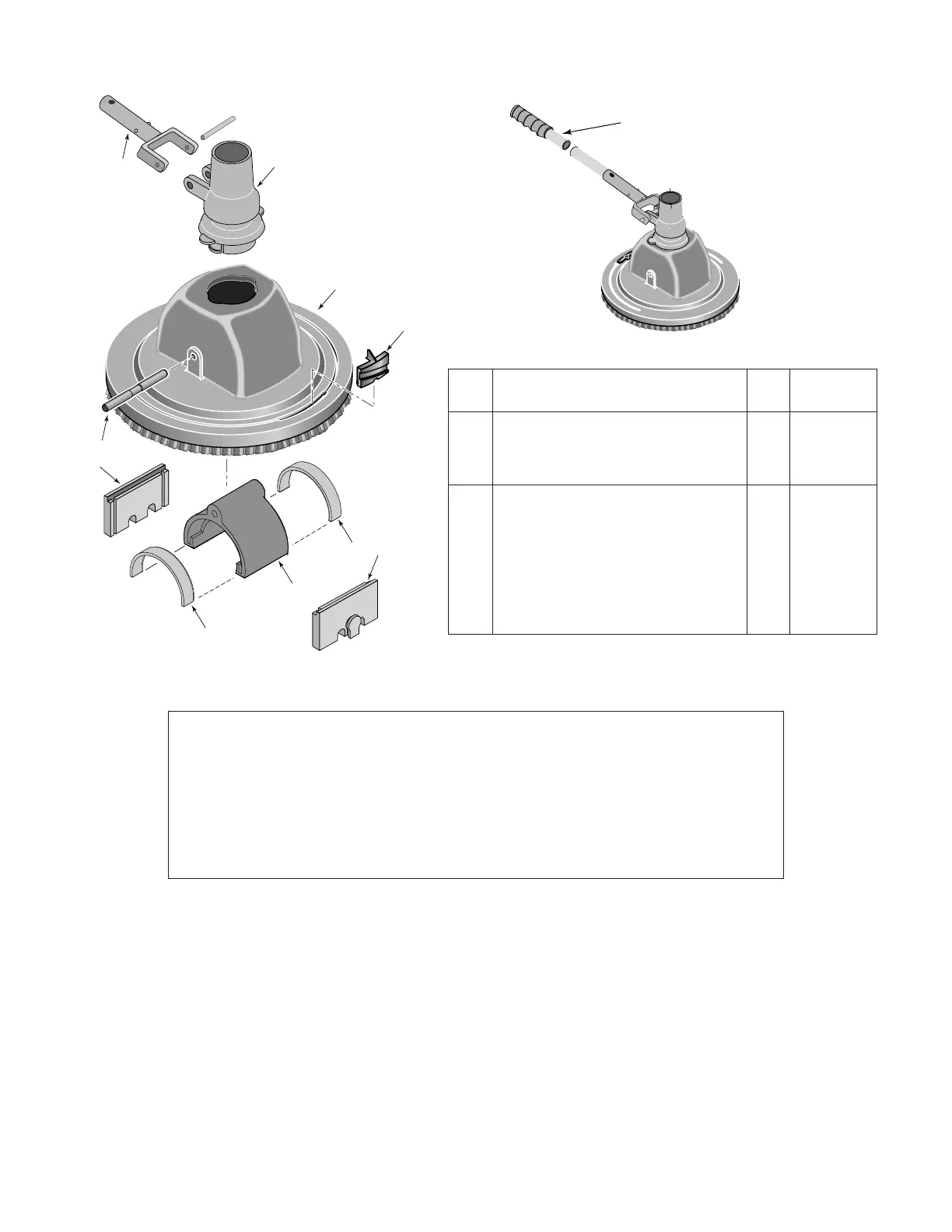

N° de N° de
réf. Désignation des pièces Qté pièces
1 Rotule 1 AT5112
2 Corps du nettoyeur de piscine 1 *
3 Dispositif de réglage des brosses
circulaires 1 AT5001
4 Pare-chocs de l'oscillateur (2) 1 AT5002
5 Joints de l'oscillateur (2) 1 AT5104
6 Oscillateur (y compris les joints) 1 AT5103
7 Axe 1 AT5102
8 Manche Unidapt 1 AT5119
• Répartiteur de débit 1 AT5114
• Nécessaire de tuyau de remplacement
(1 c/u, tuyaux de 20, 8, et 4 pieds) AT5816
• Tuyau de 20’ 1 AT5821
• Tuyau de 8’ 1 AT5111
• Tuyau de 4’ 1 AT5819
Vacpole (En option -
À acheter séparément)
Dépose de L’Oscillateur
Pour déposer l'oscillateur du nettoyeur, coucher le nettoyeur sur son côté,
supporter le côté du boîtier et chasser l'axe du corps.
L'oscillateur sortira du corps du nettoyeur. Les pare-chocs de l'oscillateur
peuvent être dégagés des encoches du corps du nettoyeur (ils se glissent vers
le bas du nettoyeur).
Pour la repose, procéder à l'inverse de la dépose.
• Pas illustré.
* Si le corps tombe en panne, remplacer le nettoyeur.
