4. Requisitos de tuberías rectas - No. [U0/D0]
5. Use siempre ganchos nuevos y asegúrese de que las supercies de unión de las
tuberías de conexión estén planas y limpias.
Restricciones:
• No instale el medidor en el lado de succión de una bomba.
• Evite exponer el caudalímetro a excesivas vibraciones. Se recomienda proporcionar un
soporte para la tubería en ambos lados del medidor.
Instalar Sonata
1. Desembale Sonata. Busque y enganche todos los accesorios internos que sean
necesarios (ltro, NRV).
2. Observe la dirección adecuada del ujo, tal como se indica en el medidor. Sonata es
un medidor de ujo bidireccional y también medirá los ujos inversos.
3. Instale las juntas nuevas en las uniones de las tuberías conectadas.
4. Coloque el medidor en posición y apriete cuidadosamente las tuercas de
acoplamiento a mano. Asegúrese de que éstas están bien apretadas en el medidor.
5. Use una llave inglesa para apretar las tuercas de acoplamiento a un ajuste de
acoplamiento mínimo de 15Nm y a un máximo de 50Nm.
Figura 4
6. Una vez instalado, abra la válvula de ascenso para permitir que el agua entre en el
medidor.
7. Abra la válvula de descenso y sople para que salga todo el aire fuera de la tubería.
8. Cierre la válvula de descenso y verique que no haya fugas en las uniones de
conexión.
Después de que se drene el aire de la tubería, Sonata estará totalmente operativo y listo
para funcionar.
Se apagará el indicador de alarma de “No medición”.
La echa de dirección de ujo indicará un ujo hacia adelante.
La transmisión RF, alarmas e inicio de sesión se activan poco después de que haya
empezado el consumo de agua.
Desecho
Este producto contiene una batería de litio. En interés de proteger el entorno, este
producto no debería desecharse en una basura doméstica. Deberían seguirse las
regulaciones nacionales y locales para el desecho de la batería.
Introducción
Sonata es un medidor de agua ultrasónico diseñado para medir de forma precisa la
cantidad de agua potable para aplicaciones residenciales. El diseño único de Sonata
ofrece una medida precisa de ujo sin piezas en movimiento, para tener una vida
larga, una precisión de larga duración y un funcionamiento excepcional. Sonata es un
dispositivo sin mantenimiento durante un periodo de hasta 15 años de funcionamiento.
Información General
• Lea las instrucciones a continuación antes de instalar el medidor
• Para impedir algún daño o algún golpe, no instale , no ponga en funcionamiento o no
haga el mantenimiento del medidor sin haber
• Guarde el medidor en un lugar fresco y seco
• Siga todas las advertencias e instrucciones marcadas en el producto
• La batería no es recargable
Condiciones permitidas de funcionamiento
Nivel de presión PN16 (232 psi)
Medidor de agua fría y caliente 0.1° to 50°C (122°F)
Entorno mecánico
M1 (MID). Instalación ja con el mínimo de
vibraciones
Clase ambiental electromagnética
E1 (MID). Residencial, Comercial y de poca
actividad industrial
Clase de protección IP68
Entorno climatológico -25° to 55°C (-13° to 131°F)
Contenidos del Paquete
Los siguientes artículos están incluidos en el paquete:
• Medidor ultrasónico de agua Sonata
Accesorios - opcional
• Juego de acoplamiento
• Válvula antiretorno
• Filtro
• Cable de extensión de salida, para instalaciones especícas
Este producto ha sido inspeccionado cuidadosamente y probado antes
de enviarlo y está listo para su funcionamiento.
Desembalar y manipular
• Desembale cuidadosamente el medidor e inspeccione todos los contenidos para
buscar cualquier daño de envío antes de intentar instalarlo. Si encuentra alguna
indicación de daño físico, contacte inmediatamente con el responsable del servicio de
transporte y a su representante local de ventas.
• No coja Sonata por la tapa.
• Evite soplidos fuertes, sacudidas o impactos sobre el medidor.

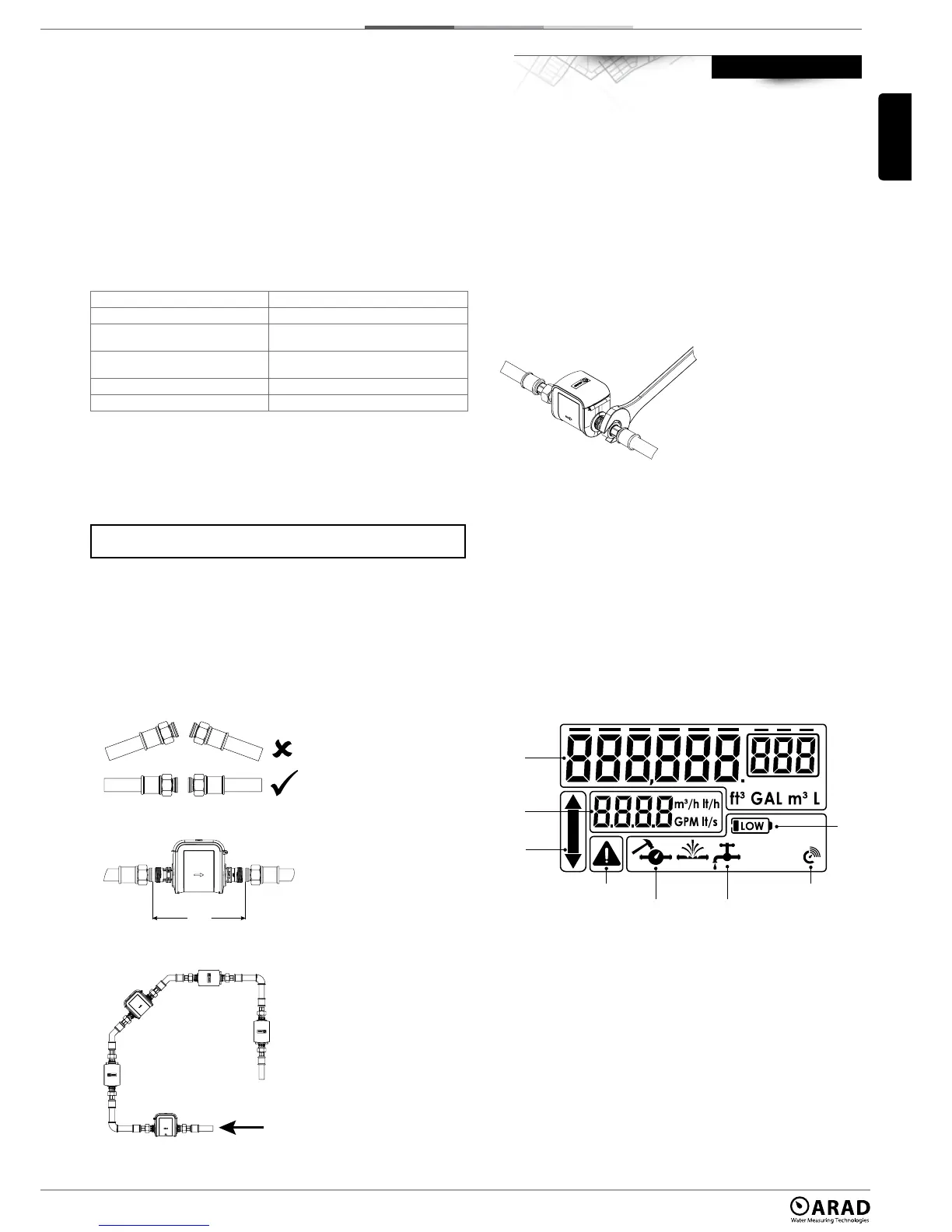

Requisitos de Instalación
1. Alineamiento de las tuberías - Asegúrese de que las tuberías de conexión estén
alineadas.
Figura 1
2. la distancia adecuada entre las unions de las tuberías para evitar estrés mecánico.
Figura 2
L
+5 mm
-0
3. Posición de instalación - En cualquier orientación
Figura 3
Flow
Display de Sonata
Volumen
Batería
RF activo
Fuga de
tubería
Explosión
No
manipular
medida
Dirección de
ujo
Tasa de
ujo
Español
Flujo
Para ver la versión actualizada de este folleto sugerimos entrar a nuestro
web www.arad.co.il
Las especicaciones están sujetas a cambios sin previo avis.
El contador de agua de Sonata, bajo las previstas y razonables condiciones de uso
incluyendo duración y, cuando proceda, puesta en funcionamiento, instalación y
requisitos de mantenimiento, no presenta ningún riesgo o solo los riesgos mínimos
compatibles con el uso del producto, considerados aceptables y consistentes con
el elevado nivel de protección para la seguridad y salud de las personas. Incluye
composición, embalaje, instrucciones para el montaje y para la instalación y
mantenimiento, etiquetado, advertencias e instrucciones para su uso y retirada.
