Arcotherm EC 55 - Chimney Installation Recommendations; Chimney Layout Guidelines

18
MONTAGE SCHOORSTEEN - PLAN DE MONTAGE DE LA CHEMINEE
KAMIN AUFBAU ANLEITUNG - CHIMNEY LAY-OUT RECOMMENDATION
BESCHRIJVING
NEDERLANDS

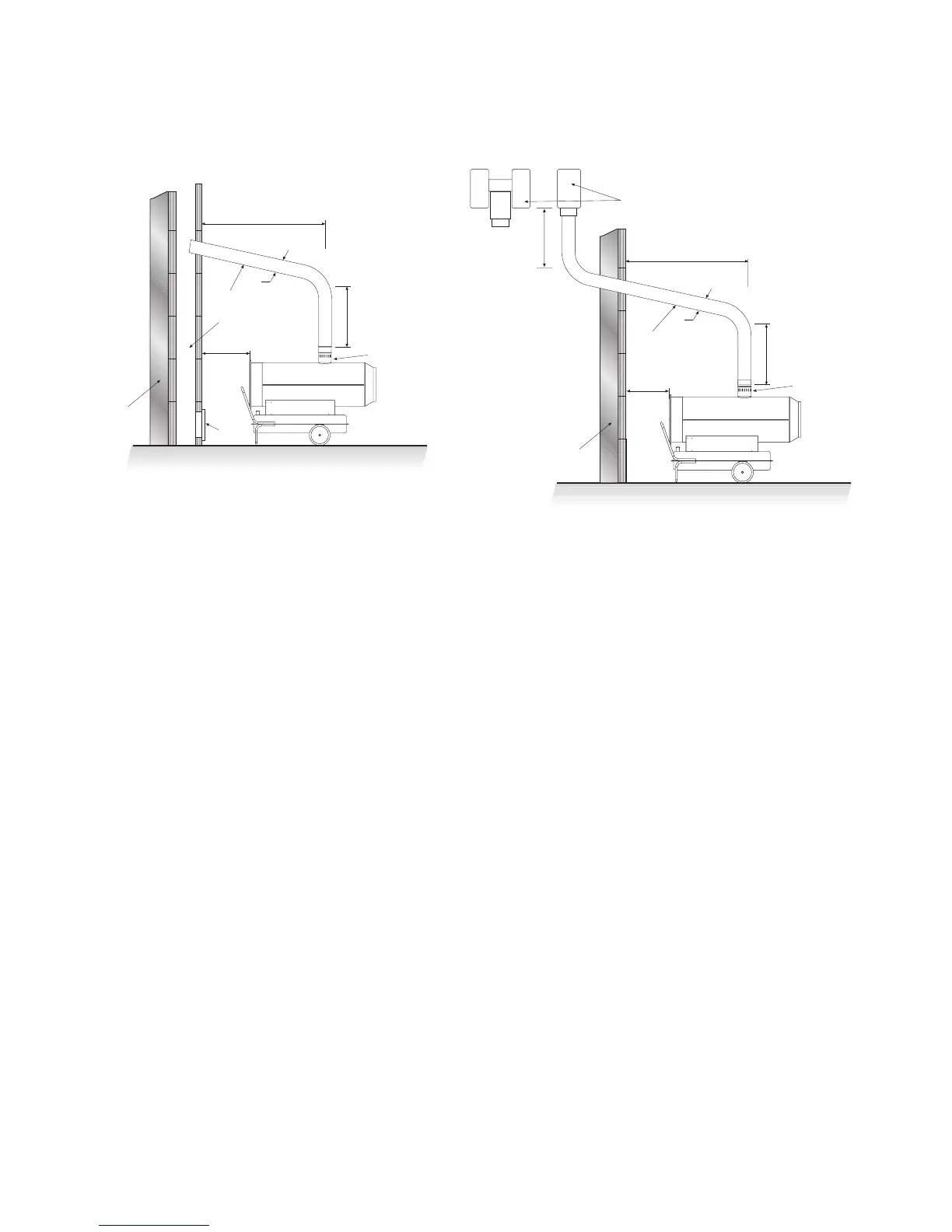

A) Minimaal 1 m
B) Minimaal 1 m
C) Zo kort mogelijk
D) Diameter gelijk of groter als op heater
E) Minimaal 1 m
1) Trekonderbreker
2) Geen haakse maar 45 graden bochten gebruiken
3) Muurdoorvoer minimaal 20 x 20 CM
4) Bestaande schoorsteen met schoonmaakluik
5) Buitenwand
6) H-vorm schoorsteenkap
N.B. LET OP: Dit is alleen een indicatie. Laat uw
installatie nakijken door de lokale autoriteiten.
LEGENDE
FRANÇAIS
A) Minimum 1 m
B) Minimum 1 m
C) Le plus court possible
D) Egal superieur au diamètre de la cheminée du générateur
E) Minimum 1 m
1) Accessoire anti-refoulement
2) Passage horizontal avec pente minimale vers le haut de 5°
3) Dimensions internes minimales de la cheminée de
20 x 20 cm
4) Clapet de visite anti-explosion
5) Mur extérieur
6) Activaleur de tirage
N.B. Les schémas ci-dessus sont indicatifs et sans engagement de notre part.
Nous vous prions de faire mettre votre installation en conformité
par votre revendeur ou votre installeur.
BESCHREIBUNG
DEUTSCH
A) Minimum 1 m
B) Minimum 1 m
C) So kurz wie möglich
D) Gleichgross oder grösser als Gerätkamin
E) Minimum 1 m
1) Gegenwindschutz Zubehör
2) Wanddurchfürung mit Rohrknie minimal 5°
3) Kâmin - minimal innere Massen 20 x 20 cm
4) Reinigungstoil mit Explosionklappe
5) Aussen Wand
6) H-formig Zugverstärker
N.B. Achtung: Vor Projektierung der Abgasanlage, zuständigen Stornsteinfeger-
meister informieren gemäss DIN 18160.
DESCRIPTION
ENGLISH
A) Minimal 1 m
B) Minimal 1 m
C) The shortest
D) The same or bigger than the smokes outlet diameter of heater
E) Minimal 1 m
1) Anti-wind device provided with the heater
2) Horizontal crossing with minimal upside angle pitch of 5°
3) Chimney 20 x 20 cm of minimal inside measure
4) Chimney anti-explosion flap door
5) External seating wall
6) Chimney ending H shape
N.B. Above recommandation indicative only. Have your installation
checked by local authority.
