Accertatevi di avere a disposizione tutti i componenti prima di procedere
all’installazione. Per evitare danni assemblare il motore all’asta di
sostegno su di una superficie morbida oppure servitevi del polistirolo
contenuto nell’imballo.
- Aprire la confezione ed estrarre tutti i pezzi del ventilatore (fig. 1)
- Montare la piastra di sostegno al soffitto servendovi di due o più viti con
tasselli ad espansione e di rondelle appropriate. Attenzione: le viti fornite
in dotazione sono per il montaggio su travi in legno. (fig. 2)
- Infilare l’asta di sostegno attraverso la calotta superiore e la calotta
inferiore.
- Far scorrere i cavi elettrici fuoriuscenti dal corpo motore all’interno
dell’asta di sostegno e collegarli alla morsettiera posizionata in cima
all’asta di sostegno. NOTA BENE: per il collegamento elettrico rispettare
le indicazioni riportate nella fig. 3.
- Fissare l’asta di sostegno al corpo motore utilizzando l’apposito perno
e dado (vedi Informazioni Tecniche - n° 7-8).
- Appendere il ventilatore al gancio della piastra di sostegno e collegare
i cavi elettrici provenienti dal soffitto alla morsettiera posizionata in cima
all’asta di sostegno. NOTA BENE: per il collegamento elettrico rispettare
le indicazioni riportate nella fig. 3.
-Far scorrere verso l’alto la calotta superiore (fig. 4) e fissarla con l’appo-
sita vite (fig. 5).
-Far scorrere verso il basso la calotta inferiore in modo che appoggi sul
motore e fissarla con l’apposita vite (fig. 6).

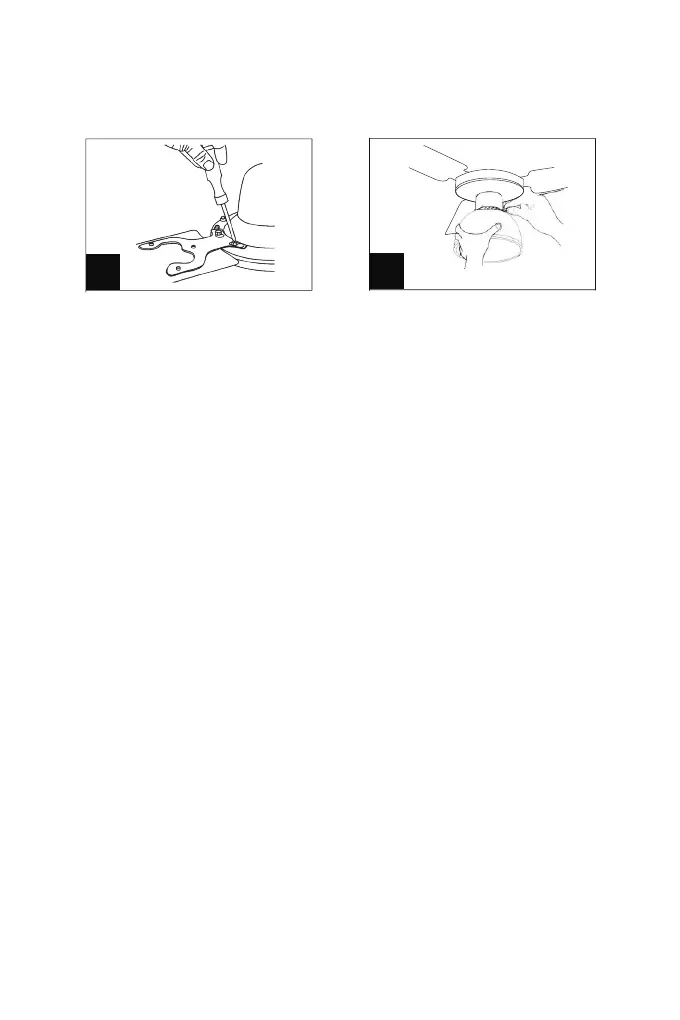

-Rimuovere il fermo in plastica delle viti di fissaggio delle pale presente
nella parte superiore del corpo motore come mostrato in fig. 7
-Centrare le asole presenti sulle pale con la testa delle viti di fissaggio
pale e far scorrere la pale in modo che la testa delle viti sia posizionata
