ARDES AR5A90L - Schema DI Collegamento

8
all’interno dell’asola più piccola (fig. 8)
-Stringere saldamente le viti (fig. 9)
-Installare la lampadina (attacco E27 Max 60W non fornita) nel porta
lampada
-Inserire il vetro decorativo nella sua apposita sede e fissarlo con le viti
in dotazione facendo attenzione a non stingere eccessivamente queste
ultime in quanto il vetro potrebbe rompersi (fig. 10)

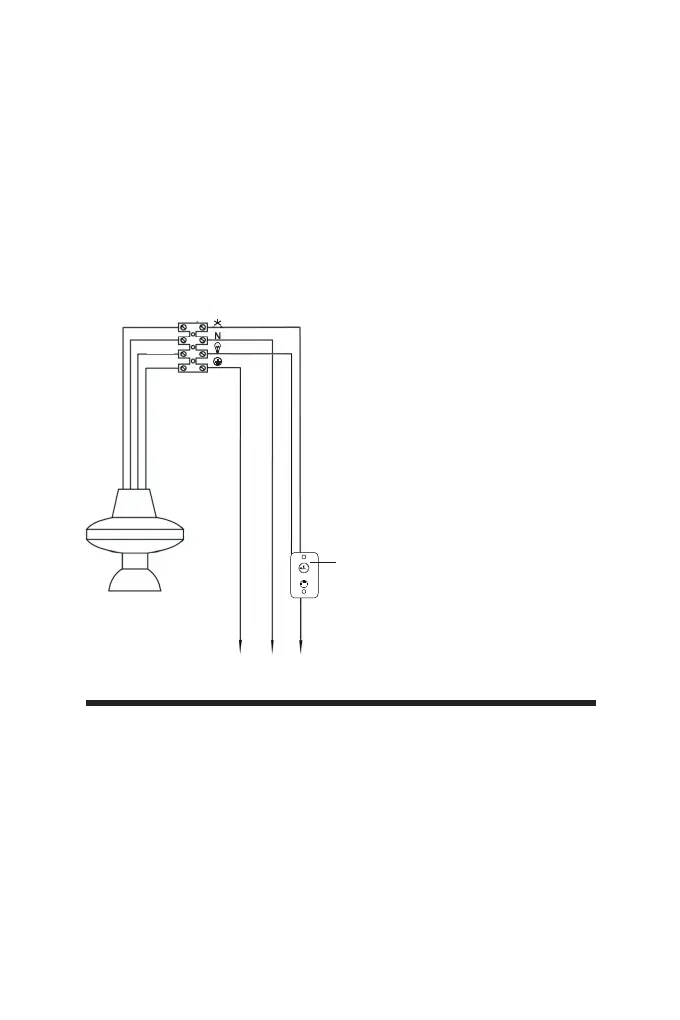

SCHEMA DI COLLEGAMENTO:
1. Filo marrone: fase per motore
2. Filo blu: neutro
3. Filo rosso: luce
4. Filo verde/giallo: messa a terra
5. Regolatore di velocità a muro
Istruzioni d’uso
Il ventilatore è fornito con regolatore di velocità muro. Per accendere il
ventilatore è sufficiente ruotare la manopola selezionando la velocità
desiderata:
Hi Alta velocità
Med Media velocità
Low Bassa velocità
Per spegnere il ventilatore posizionare la manopola su “Off”.
