ARDES AR5EA50PB - Szerelési Útmutató

4
Műszaki tudnivalók

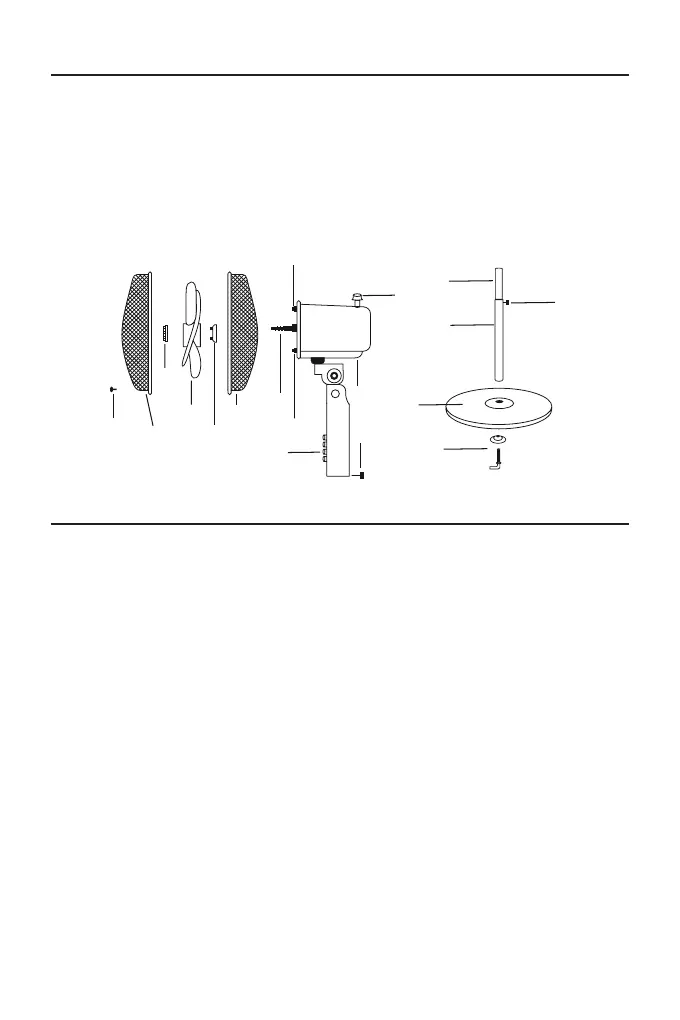

1. Elülső rács
2. Járókerék rögzítőbilincs
3. Járókerék biztonsági csavar
4. Járókerék
5. Hátsó rács rögzítőbilincs
6. Hátsó rács
7. Motor tengely
8. Forgó mozgás gomb
9. Motor
10. Kezelőpanel
11. Fő egység kézi rögzítőcsavar
12. Kihúzható (teleszkópos) felső szár
13. Magasság állító kézi csavar
14. Alsó szár
15. Talp
16. Alátét, csavar
A-B. Hátsó rácsot rögzítő csapok
10
Technical informations
1. Unscrew the screw and take out the washer (16) from the base rod
(14).
2. Insert the base rod (14) into the base’s hole (15).
3. Turn over the base (15) so the base rod (14) is pointing the oor then
place the washer into the hole on the bottom of the base and tighten it
rmly with the screw (16). Turn over the base again with the base rod
xed.
4. Unscrew the height adjustment knob (13) from the base rod (14) and
pull the adjustment rod (12) out from the base rod (14). Tighten the height
adjustment knob (13) on the base rod (14).
5. Loosen the screw of the main body (11).
6. Insert the main body on the adjustment rod (12). Tighten the screw
(11) to secure it.
7. Unscrew the lock ring of the fan (2) from the motor shaft (7) by turning
it clockwise.
1. Front grille
2. Lock ring of the fan
3. Safety screw of the fan
4. Fan
5. Lock ring of the back grille
6. Back grille
7. Motor shaft
8. Oscillation knob
9. Motor
10. Control panel
11. Main body screw
12. Adjustment rod
13. Height adjustment knob
14. Base rod
15. Base
16. Washer and screw
A-B. Locking pin for the rear
grille
Assembling
9
3
4
7
1
2
5
6
8
10
11
12
13
14
15
16
A
B
Szerelési útmutató
1. Csavarjuk ki a csavart, majd vegyük le az alátétet (16) az alsó szárról (14).
2. Az alsó szárat (14) illesszük a talpon (15) lévő lyukba.
3. Fordítsuk fel a talpat (15), vagyis fordítsuk úgy, hogy az alsó szár (14) lefelé,
a padló felé nézzen, majd az alátétet helyezzük a talp alján lévő nyílásba, vé-
gül a szárat rögzítsük a csavarral (16). Amikor a szár már stabilan rögzül, a tal-
pat fordítsuk vissza.
4. Az alsó száron (14) a magasság állító kézi csavart (13) lazítsuk meg, majd a ki-
húzható felső szárat (12) húzzuk ki az alsó szárból (14). Húzzuk meg a magas-
ság állító kézi csavart (13) az alsó száron (14).
5. A fő egység csavarját (11) lazítsuk ki.
6. Helyezzük a fő egységet a felső kihúzható szárra (12). A fő egység csavarjának
meghúzásával (11) rögzítsük a fő egységet.
7. A járókerék rögzítőbilincsét (2) csavarjuk ki a motor tengelyről (7): ehhez forgas-
suk az óramutató járásával egyező irányba.
8. Csavarjuk ki a hátsó rács rögzítőbilincsét (5) a motor tengelyről (7): ehhez a bi-
lincset forgassuk az óramutató járásával ellentétes irányba.
9. Helyezzük a hátsó rácsot (6) a motor tengelyre (7), ügyelve, hogy a há-
rom rögzítőcsap (A-B) a hátsó rács furataiba illeszkedjen. Húzzuk meg a
rögzítőbilincset (5): ehhez forgassuk az óramutató járásával egyező irányba.
10. Illesszük a járókereket (4) a motor tengelyre (7), majd az óramutató járásával
ellentétes irányba való elcsavarással szorítsuk meg a járókerék rögzítőbilincset
(2). Ezzel rögzítjük a járókereket.
