ND18-05.01
Area Cooling Solutions Sp. z o.o.
Ul. Relaksowa 27
55-080 Nowa Wieś Wrocławska
tel/fax +48 71 354 56 24
11/48

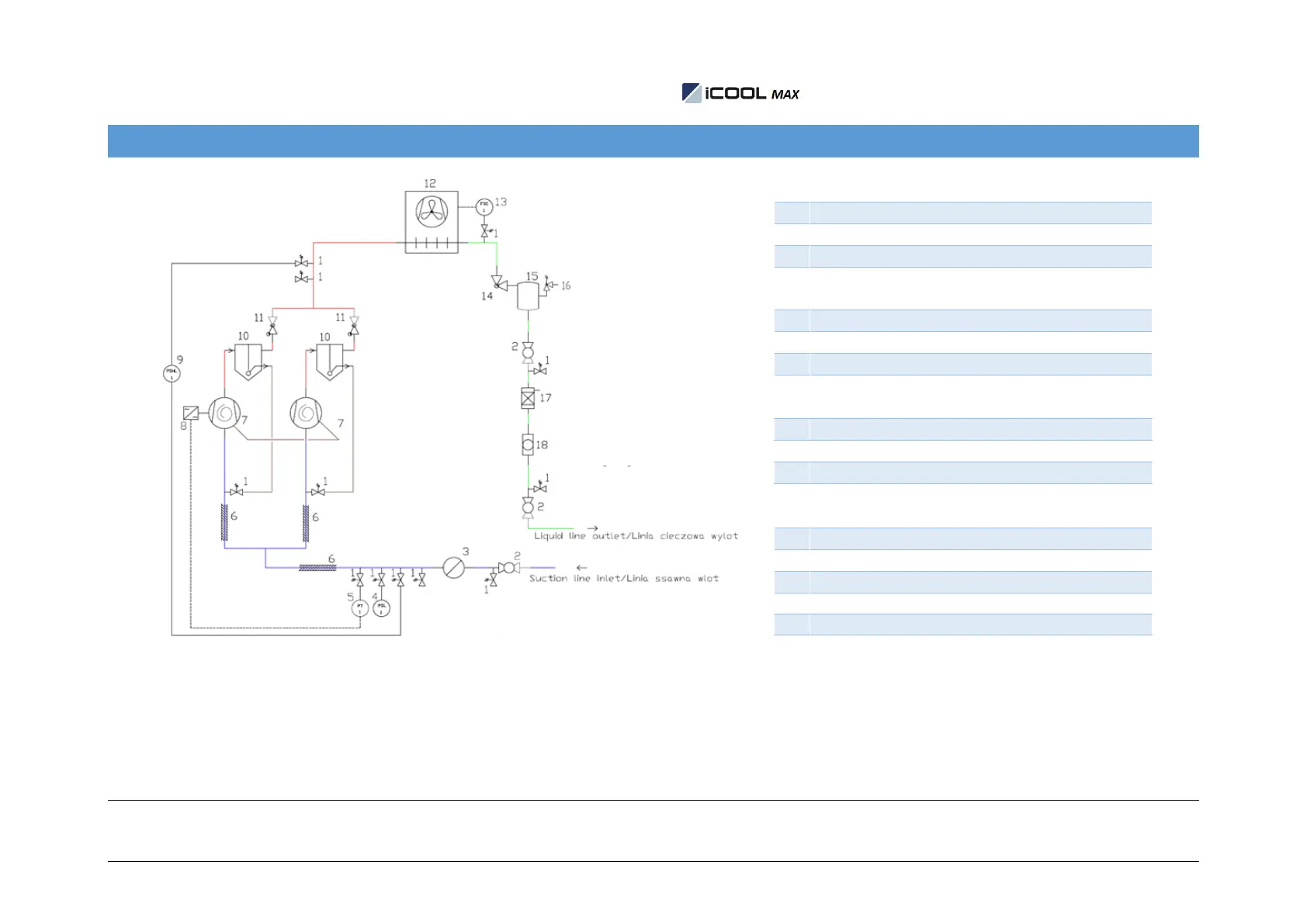

7. Schematy chłodnicze / Schematic diagrams
1
Schreader valve / Zaworek serwisowy
2
Ball valve / Zawór kulowy
3
Suction separator / Separator cieczy
4
Pressure switch LP / Presostat LP
5
Suction pressure transmitter / Przetwornik ciśnienia ssania
6
Suction insulation / Izolacja na ssaniu
7
Compressor / Sprężarka
8
Inverter / Falownik
9
Dual pressure switch HP/LP / Presostat podwójny HP/LP
10
Oil separator / Odolejacz
11
Check valve / Zawór zwrotny
12
Condenser with fan / Skraplacz z wentylatorem
13
Fan speed controller / Regulator obrotów wentylatora
14
Rotalock valve / Zawór rotalock
15
Liquid receiver / Zbiornik cieczy
16
Safety valve / Zawór bezpieczeństwa
17
Filter drier / Filtr odwadniacz
18
Sight glass / Wziernik
