124
Klappen Sie den Rahmen des Pedelecs zusammen.
Um den Rahmen des Fahrrads wieder zu önen, in
umgekehrter Reihenfolge vorgehen.
6. Display
Das Pedelec ist mit einem am Lenker positionierten Steuergerät, einem LCD-Display, ausgestattet, das von der mit dem
Produkt gelieferten Batterie gespeist wird und eine vollständige Verwaltung aller damit verbundenen elektrischen und
elektronischen Funktionen ermöglicht.

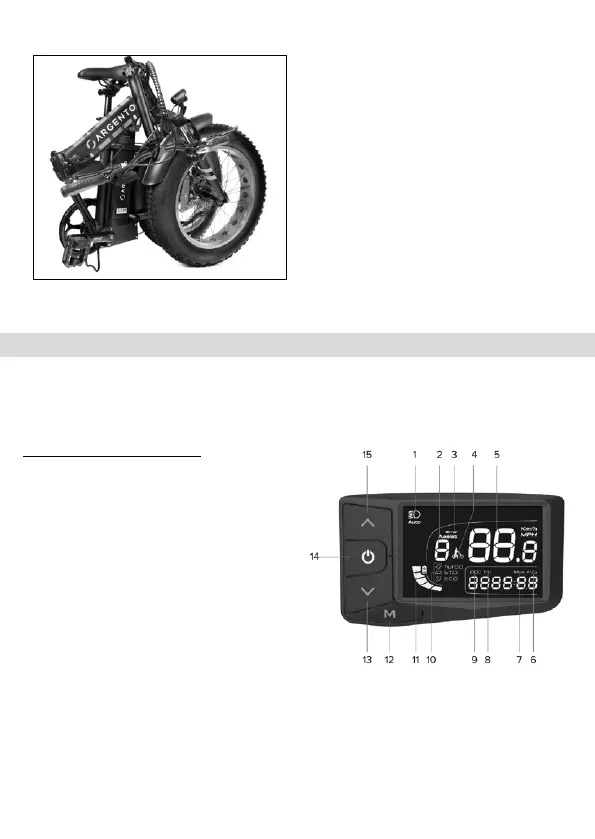

• LCD-Display - CDC13-BT
Übersicht über die Tasten und Symbole
1. Kontrollleuchte eingeschaltetes Licht
2. Assist: Anzeige der ausgewählten Tretunterstützu-
ngsstufe (numerischer Wert)
3. Error: Kontrollleuchte Betriebsstörung
4. Kontrollleuchte Eingeschaltete Laufunterstützung
5. Digitaler Tachometer: Anzeige der unmittelbar gemes-
senen Geschwindigkeit beim Fahren bzw. Schieben
(km/h oder MPH)
6. AVG: Anzeige der während des Fahrens aufgezeich-
neten Durchschnittsgeschwindigkeit (km/h oder MPH)
7. MAX: Anzeige der während des Fahrens aufgezeich-
neten Höchstgeschwindigkeit (km/h oder MPH)
8. TRIP: Anzeige der Teilentfernung der Strecke (km
oder Mile)
9. ODO: Anzeige der Gesamtentfernung der Strecke
(km oder Mile)
10. Laufmodus entsprechend der ausgewählten Tretunterstützung (ECO-STD-Turbo)
11. Anzeige des Akkuladestands
12. M: Modustaste (MODE)
13. Taste zum Verändern und/oder Verringern des Werts (-)
14. ON/OFF-Taste
15. Taste zum Verändern und/oder Erhöhen des Werts (+)
