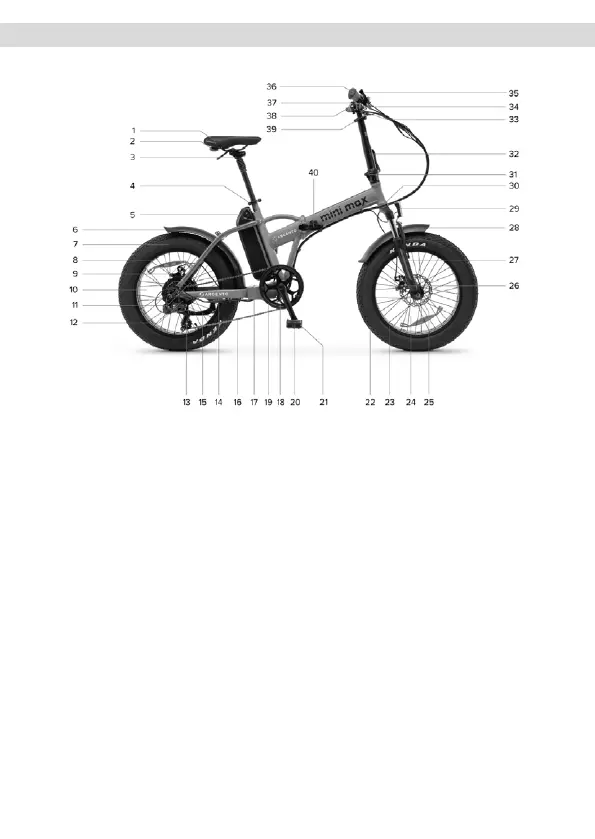

Reprezentativní obrázek konstrukce a součástí verzí MiniMax.
1. Sedlo
2. Zadní světlo pod sedlo
3. Sklápěcí sedlovka
4. Objímka sedlovky
5. Baterie Li-Ion
6. Zadní blatník
7. Zadní pneumatika
8. Zadní ráfek
9. Zadní kotoučová brzda
10. Zadní kolo
11. Motor
12. Kazeta 7 rychlostí
13. Převodovka - zadní přehazovačka
14. Zásuvka motoru
15. Stojan (na opačné straně)
16. Řetěz
17. Přihrádka řídící jednotky
18. PAS
19. Věnec
20. Klika (pravá strana)
MiniMax
21. Sklopný pedál (pravá strana)
22. Přední pneumatika
23. Přední ráfek
24. Přední kolo
25. Průchozí osa/Rychloupínák předního kola
26. Přední kotoučová brzda
27. Odpružená vidlice
28. Přední blatník
29. Přední světlo LED
30. Sériové číslo rámu
31. Páčka zamčení/odemčení představce řídítek
32. Teleskopický a skládací představec řídítek
33. Objímka řídítek
34. Řídítka
35. Brzdová páčka zadního kola (pravá strana)
36. Převodovka - indexované ovládání
37. Zvonek
38. Displej
39. Brzdová páčka předního kola (levá strana)
40. Mechanismus otevírání/zavírání rámu
3. Popisný přehled výrobku
