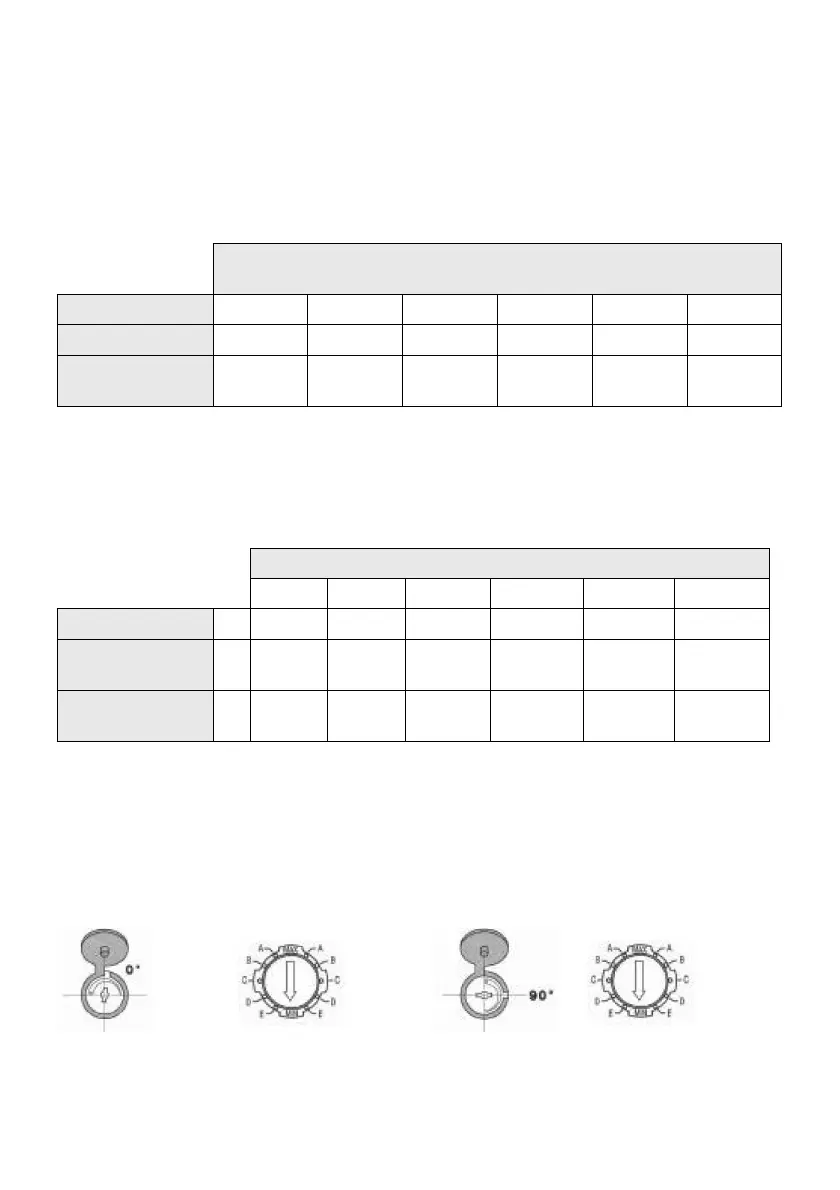

PRESSIONE D’ALIMENTAZIONE (GAS NATURALE E GAS LIQUIDO).
Diametro dei fori dell’ ugello bruciatore gas in mm
(La marcatura sugli ugelli è in centesimi di millimetro)
MODELLI
12P CA-E 16P CA-E 20P CA-E 12HP CA-E 16HP CA-E 20HP CA-E
GAS metano (G20) 1,90 / 3,00 2,05 / 3,40 2,20 / 3,40 2,20 / 3,40 2,55 / 3,40 2,55 / 3,40
GAS liquido (G30 G31)
Butano e Propano
1,35 / 1,85 1,50 1,60 1,60 1,90 1,90
ATTENZIONE; verifi care che :
• il nuovo ugello corrisponda alla dimensioni riportate nella “tabella A” (NB diametro del foro
di passaggio del gas riportato in centesimi di millimetro)
• le sonde siano completamente inserite nella guaina.
• le connessioni elettriche siano perfettamente eseguite o collegate.
• tutti morsetti/collegamenti siano correttamente allacciati ai rispettivi connettori.
• la, eventuale, nuova taratura e/o pressione della valvola gas (n.d.r. quella relativa al G20 è
già stata eff ettuata in fabbrica).
La pressione del gas di alimentazione, misurata alla presa di pressione in entrata e indicata
specifi catamente sulla valvola, a mezzo di un manometro, deve avere dei valori come quelli
riportati nella “tabella B”.
Pressione di
alimentazione del gas
Pressione al bruciatore (Unità di misura = mbar)
12P CA-E 16P CA-E 20P CA-E 12HP CA-E 16HP CA-E 20HP CA-E
GAS metano (G20) 20 18,6 18,1 18,5 18,8 18,6 18,6
GAS liquido (G30)
Butano
29 27,5 27,5 27,4 27,4 27,8 27,8
GAS liquido (G31)
Propano
37 35,2 35,5 35,4 35,4 35,9 35,9
REGOLAZIONE DISPOSITIVO DI LENTA ACCENSIONE
Per tuti i tipi di GAS, NATURALE e LIQUIDO,
il dispositivo di regolazione di “ lanta accen-
sione” presente sulla valvola gas è regolato
in fabbrica: GAS NATURALE (G20)
Valvola SIT Valvola HONEYWELL
In caso d’adattamento al funzionamento
con gas diverso da quello di taratura, il di-
spositivo deve essere posizionato, per i di-
versi tipi di gas, come illustrato nelle fi gure
sopra riportate.
Per tuti i tipi di GAS, NATURALE e LIQUIDO,
il dispositivo di regolazione di “ lanta accen-
sione” presente sulla valvola gas è regolato
in fabbrica: GAS LIQUIDO (G30-G31):
Valvola SIT Valvola HONEYWELL
Importante: il produttore declina ogni
responsabilità sui prodotti che abbiano su-
bito un processo di trasformazione del gas
di utilizzo.
