Il est conseillé de placer un robinet
d’arrêt en amont du groupe de
sécurité.
Voir figures 6, 7, 8, 9, 10 et 12.
4.Raccordement électrique
4.1. Remarques importantes
IMPORTANT
➢ L’installation doit être pourvue d’un interrupteur
omnipolaire ayant une distance d’ouverture
de contact de 3 mm. Le circuit doit être protégé
par des fusibles ou disjoncteurs calibrés selon la
puissance du chauffe-eau.
➢ Le chauffe-eau électrique doit être raccordé
conformément aux normes européennes et dans
tous les cas, les raccordements seront conformes
aux normes nationales en vigueur. La ligne doit
être protégée par un disjoncteur différentiel de 30
mA.
➢ Le raccordement électrique d’un appareil fixe
est réalisé avec un câble rigide approprié dont
la section sera correctement dimensionnée et
comportera un conducteur de terre vert/jaune,
pour cela se référer aux règlements d’installations
électriques nationaux en vigueur. (Le minimum
sera de 3 x 2,5 mm² en monophasé et de 4 x 2,5
mm² en triphasé pour une puissance jusqu’à 3 000
W).
ATTENTION : votre appareil doit être
impérativement relié à la terre ! Ne jamais utiliser
les tuyauteries pour un raccordement à la terre.
LE SCHÉMA DE CABLAGE EST COLLÉ
SUR VOTRE APPAREIL, MERCI DE
VOUS Y RÉFÉRER.
4.2. Modèle vertical ou horizontal monophasé
ou triphasé (VERT, HORD, HORB version MT
ou TR)
Les appareils verticaux triphasés sont câblés en
400 V TRI départ usine. Ils peuvent être raccordés
en 230V TRI ou en 230 V MONO.
4.3. Modèle stable STAB MT
Les modèles stables 200-250 & 300 litres sont
câblés départ usine en monophasé 230V, ils
peuvent être câblés en 230V TRI ou 400V TRI.
Le modèle stable 500 litres est câblé d’usine
en 400V TRI.
Le raccordement électrique de l’appareil se fait
exclusivement sur les bornes du thermostat
ou du bornier de l’appareil.
TOUT RACCORDEMENT EN DIRECT
SUR LA RESISTANCE CHAUFFANTE
EST DANGEREUX ET INTERDIT.
4.4. PROfessional TECH (PTEC)
L’anode de protection de la cuve est gérée par une
carte électronique, alimentée soit par le courant
du réseau, soit par une batterie prévue pour les
installations en mode jour/nuit pour maintenir la
protection de la cuve pendant la journée. Le bon
fonctionnement du système de protection EXIGE
UNE ALIMENTATION PERMANENTE (réseau
ou batteries). En effet, l’appareil ne peut être
privé d’alimentation pendant plus de 48h.
Alimentation de nuit + batteries
➢ Résistance Alimentation de nuit (exclusif ou bi
horaire) (Figure 13).
➢ PROfessional TECH Utilisation avec
batteries*
* Les chauffe-eau électriques prévus pour une
alimentation de nuit sont équipés de batteries Ni-
Mh qui se charge toutes les nuits et protège ainsi
la cuve pendant la journée.
ATTENTION :
Les batteries n’ont pas une durée de vie illimitée,
leur remplacement après un usage d’un à deux
ans est normal.
Pour assurer la protection de la cuve, il est
impératif, de remplacer les batteries devenues
défectueuses. L’absence du remplacement des
batteries entraîne l’annulation de la garantie.

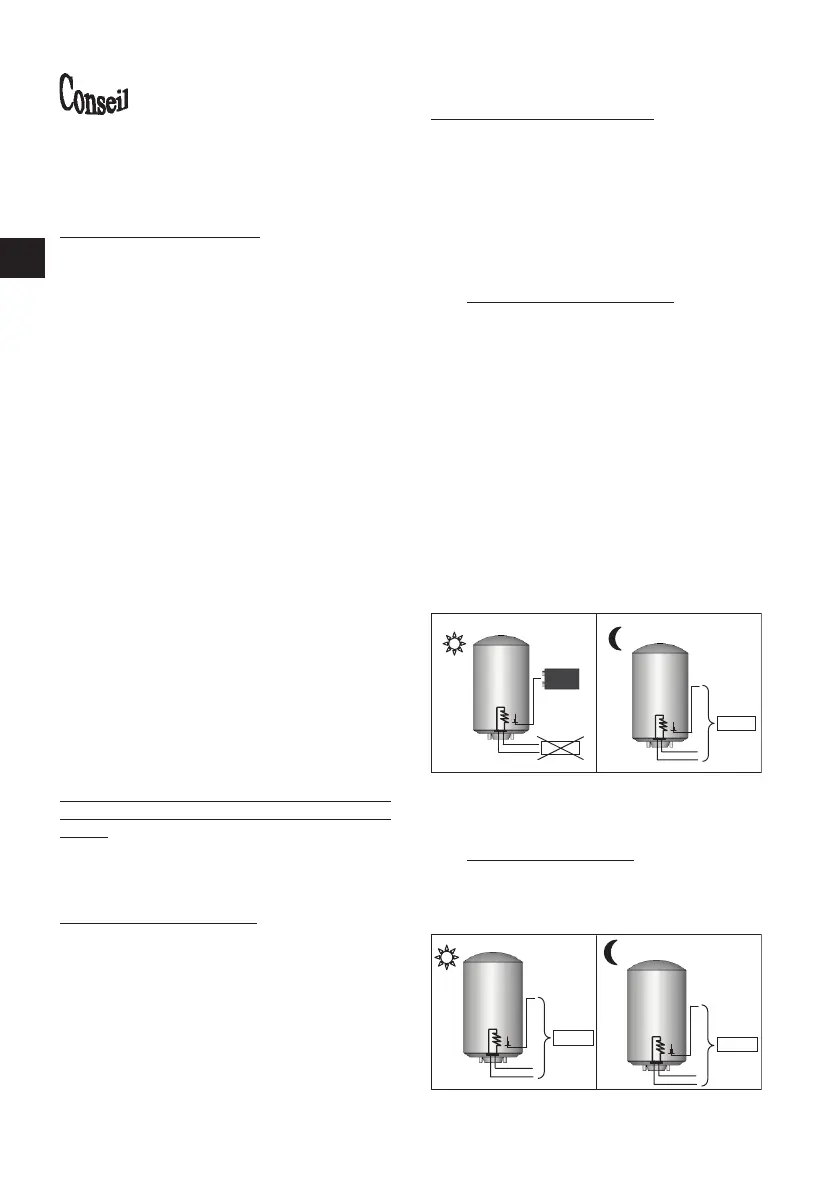

Figure 13 - PROfessional TECH alimentation de nuit +
batteries
Alimentation permanente
➢ Résistance et PROfessional TECH
Alimentation continue (Figure 14)
➢ Utilisation sans batterie
Figure 14 - PROfessional TECH alimentation permanente
