25
Réglage de l’air primaire des brûleurs (Pour la France
et la Belgique)
Les brûleurs ne nécessitent d’aucun réglage de l’air primaire.

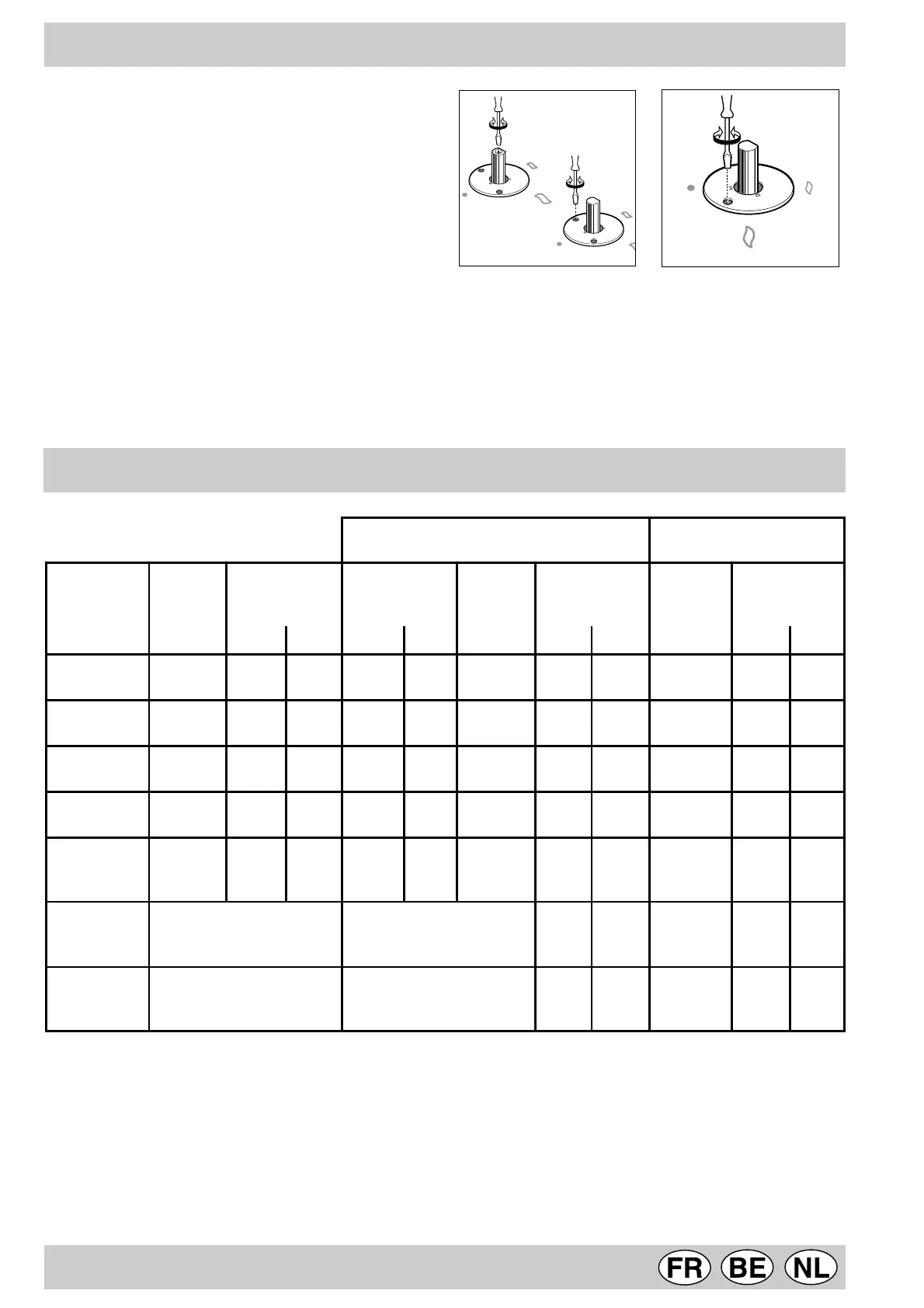

Réglage des minima (Pour la France et la Belgique)
• Placer le robinet sur la position minimum;
• enlever la manette du brûleur correspondant et agir sur
la vis de réglage située à l’intérieur ou bien à côté de la
tige du robinet jusqu’à obtenir une petite flamme régulière.
N.B.: en cas de gaz liquides, il faut visser à fond la vis de
réglage.
Caractéristiques des brûleurs et des injecteurs
Tableau 1
(Pour la France et la Belgique)
Gaz liquides Gaz naturels
Brûleur Diamètre Puissance
thermique
kW (p.c.s.*)
By-pass
1/100
(mm)
Injecteur
1/100
Débit*
g/h
Injecteur
1/100
Débit*
l/h
(mm) Nom. Red. (1) (mm) *** ** (mm) G20 G25
Rapide
(Grand) (R)
100 3,00 0,7 41 39 86 218 214 116 286 332
Rapide
Réduit (RR)
100 2,60 0,70 41 39 80 189 186 110 248 288
Semi Rapide
(Moyen) (S)
75 1,65 0,4 30 28 64 120 118 96 157 183
Auxiliaire
(Petit) (A)
55 1,00 0,4 30 28 50 73 71 71 95 111
Triple
Couronne
(TC)
130 3,25 1,3 60 57 91 236 232 133 309 360
Pression de
alimentation
(FR)
Nominale (mbar)
Minimum (mbar)
Maximum (mbar)
28-30
20
35
37
25
45
20
17
25
25
20
30
Pression de
alimentation
(BE)
Nominale (mbar)
Minimum (mbar)
Maximum (mbar)
28-30
20
35
37
25
45
20
15
25
25
15
30
• vérifier si, en tournant rapidement la manette du maximum
au minimum les brûleurs ne s’éteignent pas.
• Sur les appareils équipés de dispositif de sécurité
(thermocouple), si le dispositif ne fonctionne pas lorsque
les brûleurs sont au minimum, augmenter le débit des
minima en agissant sur la vis de réglage.
Aprés avoir effectué le réglage, remettez en place cachets
situés sur le by-pass avec de la cire à cacheter ou tout
matériel équivalent.
