Antes de realizar a fixação do tampo, posicionar a
guarnição ( fornecida ) ao longo do perímetro do pla-
no, da maneira apresentada na figura.
São previstos algunos ganchos de fixação que
consentem de fixar o plano sobre top de 20 a 40 mm
de espessura. Para uma boa fixação de planos é
aconselhável usar todos os ganchos a disposição.

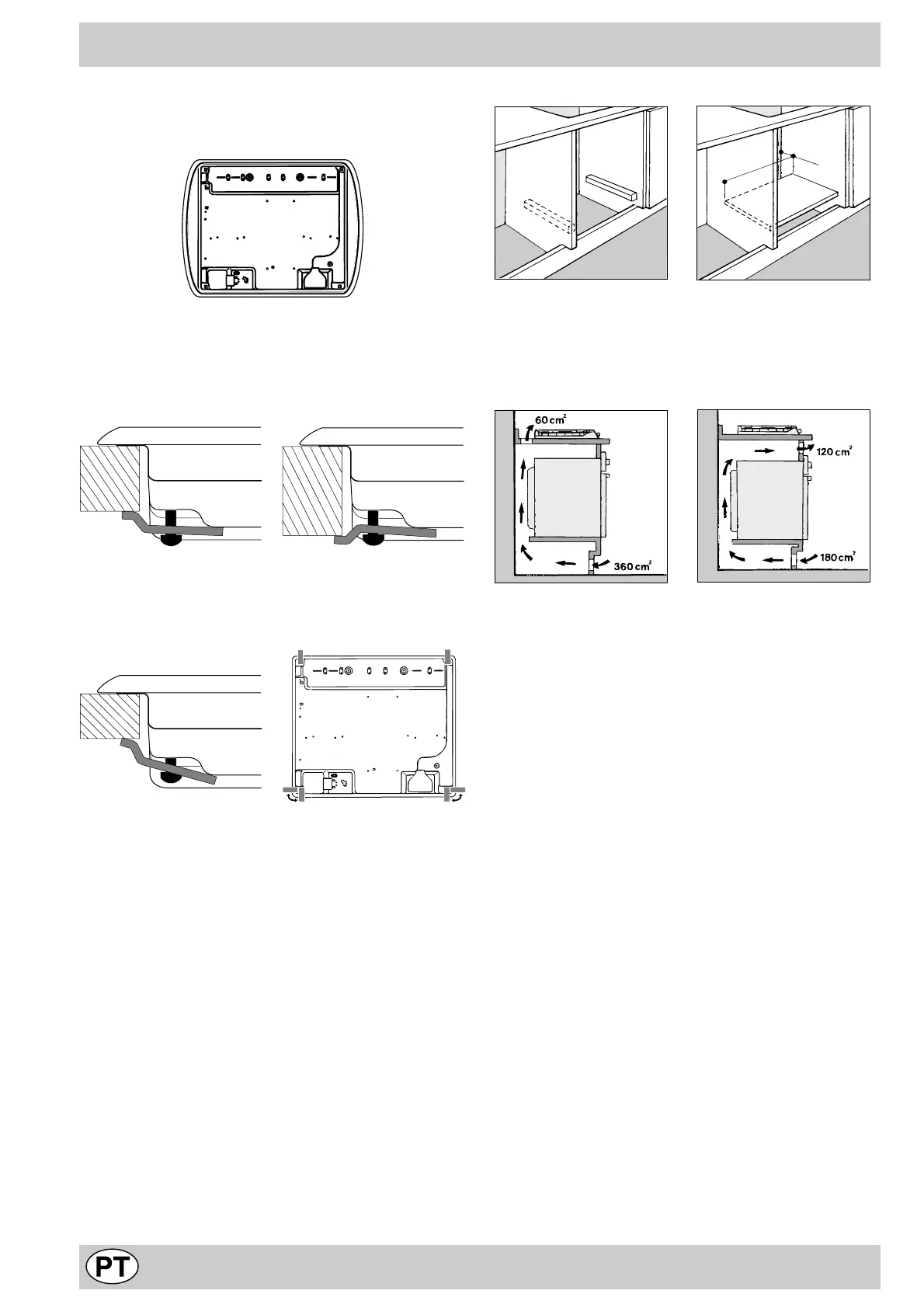

Esquema de aplicação dos fixadores
Posição do gancho para Posição do gancho para
topos H=30mm topos H=40mm
Á frente
Posição do gancho para Atrás
topos H=20mm
N.B: Usar os ganchos incluídos na "caixa dos acessórios"
f) Se o plano não for instalado sobre um forno de encaixar
é necessário inserir um painel de madeira como isola-
mento, a uma distância mínima de 20 mm da parte
inferior do próprio plano.
Nota: Se o plano for instalado sobre um forno de encaixar
é melhor instalar o forno em modo que esteja apoiado
sobre dois filetes de nadeira; se houver um plano conti-
nuo de apoio o mesmo deve ter uma abertura posterior
de pelo 45 x 560 mm.
560 mm.
45 mm.
Se for instalado sobre um forno de encaixar sem ventilação
forçada de esfriamento, para que haja uma ventilação
apropriada dentro do móvel é preciso instalar tomadas
de ar de entrada e de saida. Exemplos de montagem
podem ser vistos nas figuras.
Ligação ao gás
A ligação do aparelho à tubagem ou à botija de gás deverá
ser efectuada como prescrito nas Normas em vigor.
Sòmente após ter a certeza que o mesmo está regulado
para o tipo de gás que o vai alimentar. Em caso contrário
efecuar as operações indicadas no parágrafo “Adaptação
a diferentes tipos de gás”. Em caso de alimentação com
gás líquido de botija, utilizar reguladores de pressão con-
forme as Normas em vigor.
Importante: para ter um funcionamento seguro, um uso
de energia adequado e maior duração do aparelho, veri-
ficar que a pressão de alimentação respeite os valores
indicados na tabela 1 “Características dos queimadores
e dos injectores”.
Conexão com tubo rígido (cobre ou aço)
A ligação à instalação do gás deve ser feita em modo que
o aparelho não seja solicitado de forma alguma. Na ram-
pa de alimentação do aparelho há uma junção a “L”
orientável com uma guarnição estanque. Se for necessário
rodar a junção, substituir obrigatòriamente a guarnição
estanque (em dotação com o aparelho). A junção de
entrada de gás ao aparelho tem uma rosca de 1/2 gas
macho cilíndrica.
Ligação com tubo flexível de aço
A junção de entrada de gás ao aparelho tem uma rosca
de 1/2 gas macho cilíndrica. Utilizar exclusivamente tubos
e guarnições estanques conforme as Normas em vigor.
A instalação destes tubos deve ser feita de modo tal que
o seu comprimento, em condições de máxima extensão,
não seja superior a 2000 mm. Quando a ligação estiver
terminada, assegure-se de que o tubo metálico flexível
não entre em contacto com as partes móveis ou fique
