Ariston S 3.5 COM PL User Manual

42
PT
Até 7.7kW (monofásico)Até 3.5 kW (monofásico)

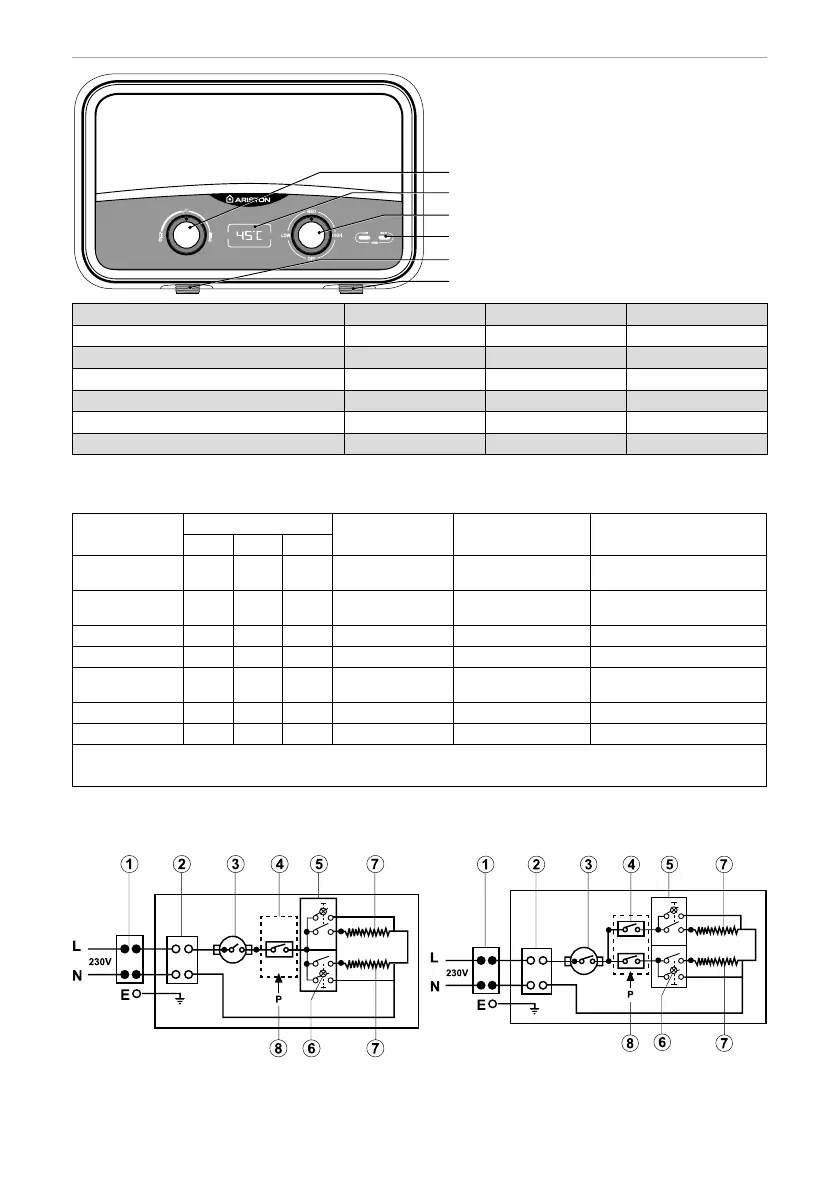

INSTALAÇÃO
AURES
SLIM
Botão de débito (Flow & Display modelo)
Visor da temperatura (Display modelo)
Botão de alimentação
LED de alimentação
Entrada de água
Saída de água
Modelo SLIM SLIM FLOW SLIM DISPLAY
Entrada de água x x x
Saída de água x x x
LED de alimentação x x x
Botão de alimentação x x x
Botão de débito x x
Visor da temperatura x
Dimensões da unidade: Altura 183 mm Largura 290 mm Profundidade 113 mm
Tabela 2
1. Interruptor multipolos
2. Bloco de terminais
3. Termóstato
4. Microinterruptor
5. Interruptores
6. Luz LED
7. Resistências
8. Interruptor de pressão
Model AURES
kW carregados
Conguração do
aquecimento
Tamanho recomendado
para o cabo
Valor nominal recomendado
para o fusível
220V 230V 240V
S 3.5 COM PLS 3.5 COM PL
S 3.5 SH PLS 3.5 SH PL
3.5 -- -- 1.5+2.0 kW H05VV-F 3x1.5 mm
2
16 A
S 3.5 COM EUS 3.5 COM EU
S 3.5 SH EUS 3.5 SH EU
3.5 -- 4.1 1.5+2.0 kW H05VV-F 3x2.5 mm
2
25 A
S 4 SH EUS 4 SH EU
4.0 -- 4.7 1.0+3.0 kW H05VV-F 3x2.5 mm
2
25 A
S 5 SH EU S 5 SH EU
5.0 -- 6.0 2.0+3.0 kW H05VV-F 3x4 mm
2
32 A
S 5.5 SH EU S 5.5 SH EU
SF 5.5 COM EUSF 5.5 COM EU
5.5 -- 6.5 2.2+3.3 kW H05VV-F 3x4 mm
2
32 A
SF 7 SH EUSF 7 SH EU
7.0 -- 8.3 3.0+4.0 kW H05VV-F 3x6 mm
2
40 A
S 7.7 SH EUS 7.7 SH EU
7.7 -- 9.1 3.0+4.0 kW H05VV-F 3x6 mm
2
40 A
• Pressão de funcionamento da água 20-800 kPa (0.2-8 bar) • Interruptor de alimentação do funcionamento da pressão da água • Ligação de
entrada de compressão de 1/2"Ø padrão • Entrada do cabo do lado superior esquerdo e direito • Entrada da água do lado inferior esquerdo
