35
ES
Hasta 7.7 kW Hasta 3.5 kW (Una fase)
INSTALACIÓN
AURES
SLIM

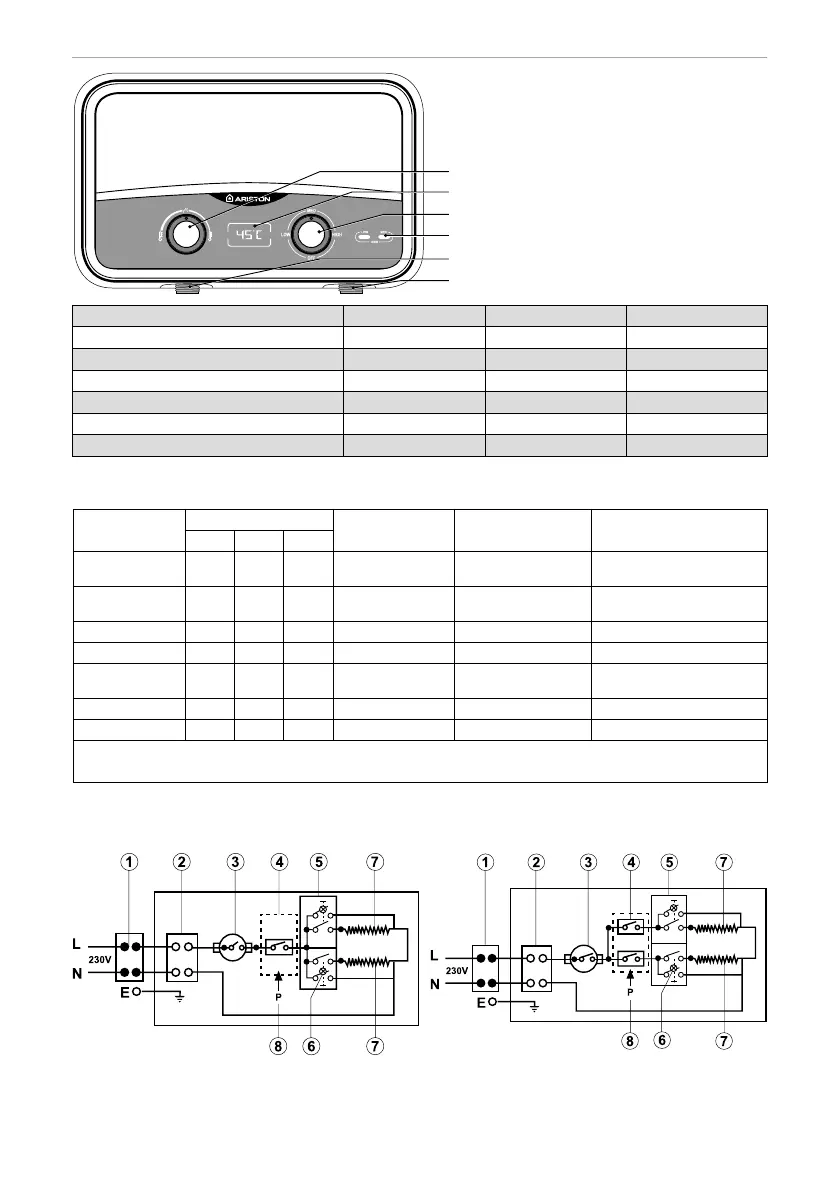

Feature SLIM SLIM FLOW SLIM DISPLAY
Water Inlet x x x
Water Outlet x x x
Power LED x x x
Power Knob x x x
Flow rate Knob x x
Temperature Display x
Medidas: Altura 183mm Anchura290mm Profundidad 113mm
Tabla 2
1. Interruptor con varios polos
2. Bloque del terminal
3. Termostato
4. Microinterruptor
5. Interruptores
6. Luz LED
7. Elementos térmicos
8. Presostato
Botón de Control del caudal (Flow & Display modelo)
Temp. Pantalla (Display modelo)
Botón de encendido
Luz de encendido
Entrada de agua
Salida de agua
Model AURES
Carga kW
Ajustes de
calentamiento
Medida del cable
recomendada
Capacidad de los fusibles
recomendada
220V 230V 240V
S 3.5 COM PLS 3.5 COM PL
S 3.5 SH PLS 3.5 SH PL
3.5 -- -- 1.5+2.0 kW H05VV-F 3x1.5 mm
2
16 A
S 3.5 COM EUS 3.5 COM EU
S 3.5 SH EUS 3.5 SH EU
3.5 -- 4.1 1.5+2.0 kW H05VV-F 3x2.5 mm
2
25 A
S 4 SH EUS 4 SH EU
4.0 -- 4.7 1.0+3.0 kW H05VV-F 3x2.5 mm
2
25 A
S 5 SH EU S 5 SH EU
5.0 -- 6.0 2.0+3.0 kW H05VV-F 3x4 mm
2
32 A
S 5.5 SH EU S 5.5 SH EU
SF 5.5 COM EUSF 5.5 COM EU
5.5 -- 6.5 2.2+3.3 kW H05VV-F 3x4 mm
2
32 A
SF 7 SH EUSF 7 SH EU
7.0 -- 8.3 3.0+4.0 kW H05VV-F 3x6 mm
2
40 A
S 7.7 SH EUS 7.7 SH EU
7.7 -- 9.1 3.0+4.0 kW H05VV-F 3x6 mm
2
40 A
• Presión de funcionamiento del agua 20-800 kPa (0.2-8 bar) • Interruptor de encendido para la presión de funcionamiento del agua • Conexión
de comprensión de entrada estándar 1/2"Ø • Entrada para el cable arriba a la izquierda y derecha • Entrada del agua abajo a la izquierda
