Szerelési útmutatások:
A JÓTÁLLÁS CSAK HIBÁTLAN BESZERELÉS ESETÉN ÉRVÉNYES.N.
A vízmelegítő egy vadonatúj készülék meleg víz azonnali energiatakarékos előállítására. Amikor a
nyomáskapcsoló be van kapcsolva, a fűtőbetét melegíti az áramló vizet.
Általános tudnivalók
1. A berendezést hozzáértő műszaki szakemberrel kell felszereltetni és beüzemeltetni a helyi
jogszabályok és biztonsági/egészségvédelmi követelmények betartásával.
2. Ajánlott beépíteni az áramkörbe egy áram-védőkapcsolót (FI relét).
3. A vízvezeték kialakítását a vízmelegítő felszerelése előtt el kell végezni. Ellenőrizze a tömítettséget.
4. A berendezéshez legalább 20 kPa (0.2 bar) víznyomás szükséges.
5. FIGYELEM! A termék melegvíz kivezetése (piros gyűrűvel jelölt) a víz gravitációval történő ürítésére
szolgál, közvetlenül a kimenetnél vagy azt követően bárhol elzáró szerelvények beszerelése tilos. A
termék kizárólag a mellékelt kézi zuhannyal való használatra alkalmas.
6. A berendezést felügyelet nélkül ne használják gyermekek vagy rossz fizikai állapotban lévő személyek.
Nem szabad hagyni, hogy kisgyermekek játsszanak a berendezéssel.

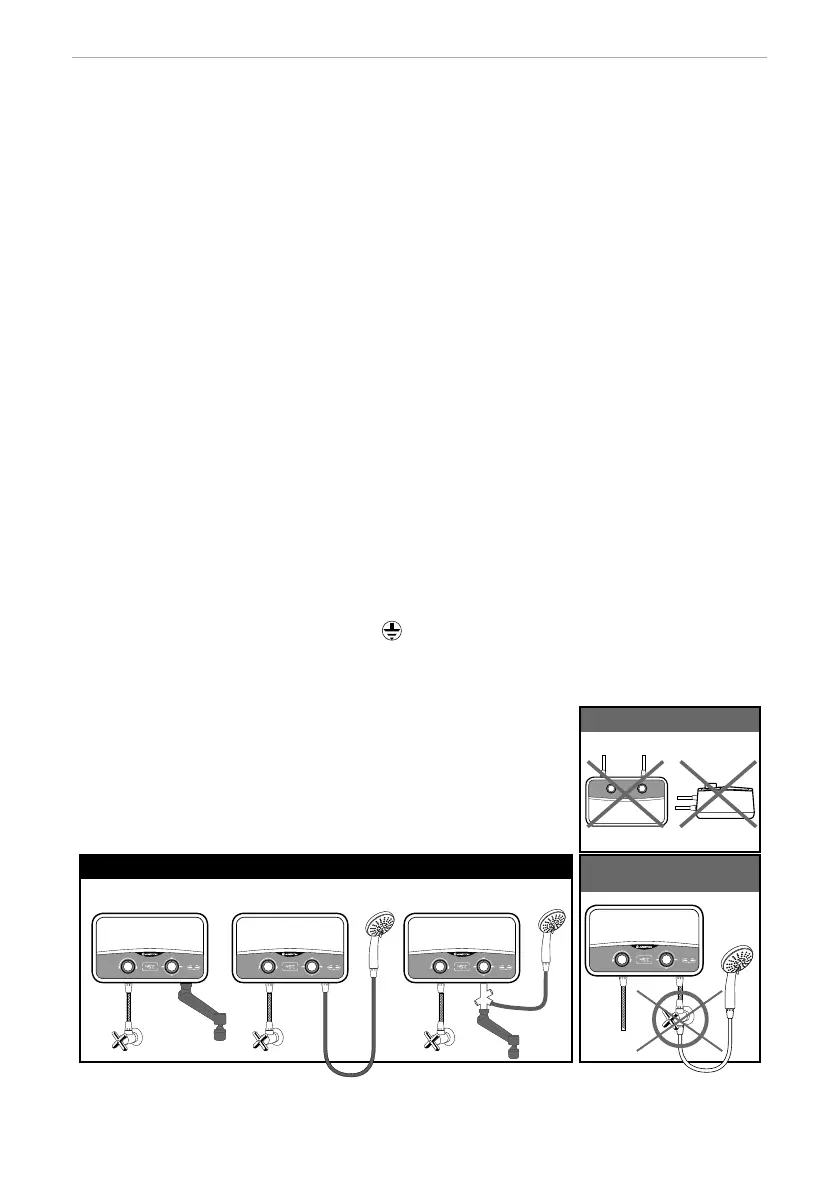

Helytelen beszerelés
Veszély!!!
Helytelen beszerelés
Helyes beszerelés
Vízbe-
vezetés
Vízbe-
vezetés
Vízbe-
vezetés
Vízki-
vezetés
Mosogató
Zuhany
Mosogató & Zuhan
Vízki-
vezetés
Csap Csap Csap
Mosogató–zuhanyzó egység (3,5–7,7kW) felszerelése
1. A zuhanyzóegységet a falra kell felszerelni.
2. Távolítsa el a burkolatot, hogy az elektromos kábelt csatlakoztatni tudja az egység belsejében található
sorkapocshoz (csavarja ki a 2 csavart).
3. Az egységnek külön elektromos kábellel kell rendelkeznie a kapcsolótáblán (lásd: 2. táblázat).
4. Vízszelepen keresztül csatlakoztassa a készüléket a vízvezetékhez, majd az egység bekötése után ellenőrizze, hogy
nincs-e szivárgás. Használja a készülékhez mellékelt tömlőket; a beszereléshez ne vegyen igénybe régi tömlőt.
5. Miután megtörtént a vízbetáplálás bekötése az egységbe, csatlakoztassa az elektromos kábelt a kívánt
sorkapcsokhoz. A készüléket földelni kell, majd a (rajzon betűjellel ellátott) földelőkábelt a következő
szimbólummal jelölt kapocshoz kell rögzíteni:
.
FIGYELMEZTETÉS! A készüléket földelni kell.
6. A készülék tápellátásának leválasztásához használjon a hatályos nemzeti jogszabályoknak megfelelő kétpólusú
kapcsolót (legalább 3 mm-es érintkezési hézaggal, lehetőleg biztosítékokkal ellátva).
7. Bármilyen művelet végrehajtása előtt a külső kapcsolóval válassza le
a készüléket az elektromos hálózatról, majd csatlakoztassa a tápkábelt
a készülékhez.
8. Az elektromos kábelt a kijelölt rögzítőbilinccsel csatlakoztassa.
9. Helyezze vissza a burkolatot (2 csavarral).
FIGYELEM: A készülék vízbevezetését tilos bármely egyéb vízmelegítő
rendszerből betáplálódó vízhez csatlakoztatni.
FIGYELMEZTETÉS: Ha a tápkábel megsérül, a veszély elkerülése érdekében azt a gyártónak, a gyártó
szervizképviseletének vagy megfelelően képzett személynek ki kell cserélnie.
