56
TR
7.7kW'a kadar (Tek Fazlı)3.5kW'a kadar (Tek Fazlı)

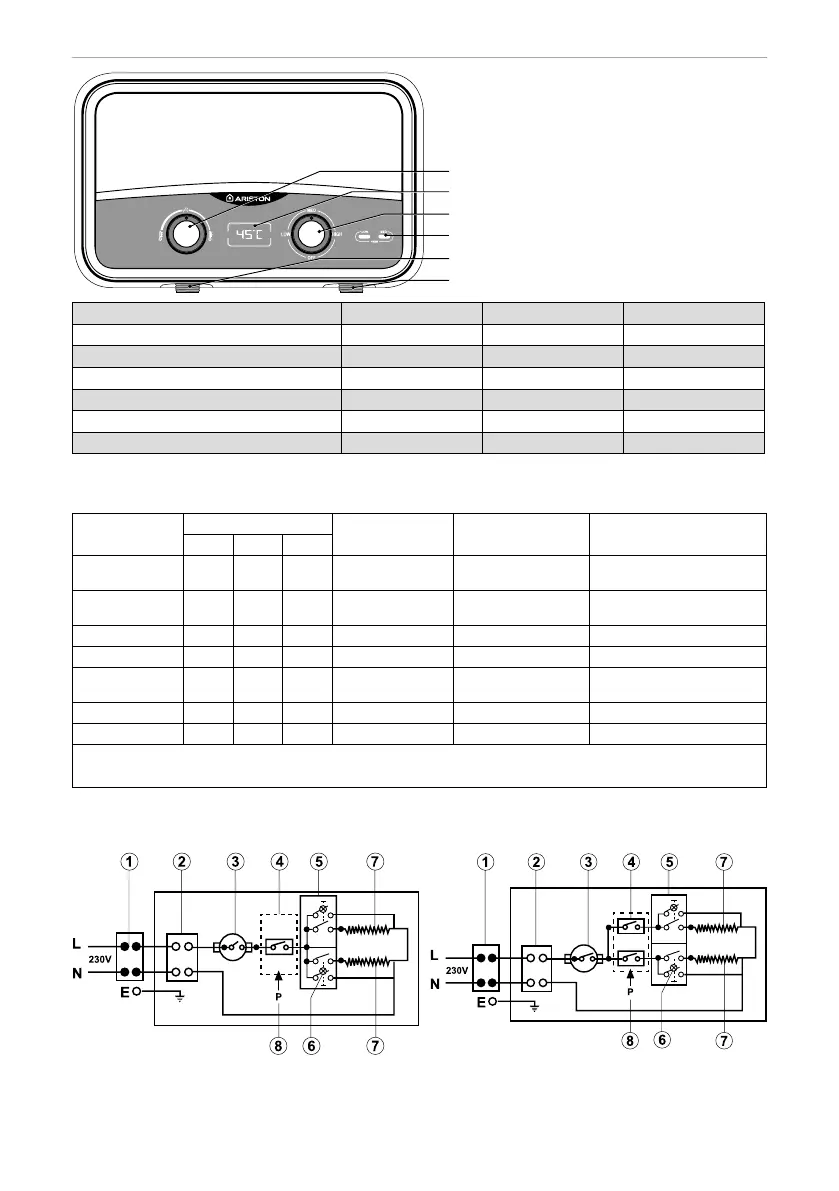

TESİSAT
AURES
SLIM
şablon SLIM SLIM FLOW SLIM DISPLAY
Su Girişi x x x
Su Çıkışı x x x
Güç Led’i x x x
Güç Düğmesi x x x
Akış Hızı Düğmesi x x
Sıc. Ekran x
Ünte Boyutları: Yükseklk 183 mm Genlk 290 mm Dernlk 113 mm
Tablo 2
1. Çok kutuplu anahtar
2. Terminal bloğu
3. Termostat
4. Mikro anahtar
5. Anahtarlar
6. LED Işık
7. Isıtma elemanları
8. Basınç şalteri
Akış Hızı Düğmesi (Flow & Display şablon)
Sıc. Ekran (Display şablon)
Güç Düğmesi
Güç Led’i
Su Girişi
Su Çıkışı
Model AURES
Yüklenen kW
Isıtma Ayarı Önerlen Kablo Boyu Önerlen Sgorta Değer
220V 230V 240V
S 3.5 COM PLS 3.5 COM PL
S 3.5 SH PLS 3.5 SH PL
3.5 -- -- 1.5+2.0 kW H05VV-F 3x1.5 mm
2
16 A
S 3.5 COM EUS 3.5 COM EU
S 3.5 SH EUS 3.5 SH EU
3.5 -- 4.1 1.5+2.0 kW H05VV-F 3x2.5 mm
2
25 A
S 4 SH EUS 4 SH EU
4.0 -- 4.7 1.0+3.0 kW H05VV-F 3x2.5 mm
2
25 A
S 5 SH EU S 5 SH EU
5.0 -- 6.0 2.0+3.0 kW H05VV-F 3x4 mm
2
32 A
S 5.5 SH EU S 5.5 SH EU
SF 5.5 COM EUSF 5.5 COM EU
5.5 -- 6.5 2.2+3.3 kW H05VV-F 3x4 mm
2
32 A
SF 7 SH EUSF 7 SH EU
7.0 -- 8.3 3.0+4.0 kW H05VV-F 3x6 mm
2
40 A
S 7.7 SH EUS 7.7 SH EU
7.7 -- 9.1 3.0+4.0 kW H05VV-F 3x6 mm
2
40 A
• Çalışma su basıncı 20-800 kPa (0.2-8 bar) • Su basıncı çalışma gücü anahtarı
• Standart 1/2"Ø tazyik giriş bağlantısı • Sol üst ve sağ kablo girişi • Sol alt su girişi
