Installation
ATTENTION
Ne pas endommager, lors du perçage du
mur, les câbles électriques ou les tuyaux.
Avant toute intervention, débrancher l’ali-
mentation électrique au moyen de l’inter-
rupteur bipolaire externe.
Installation murale du Zone Manager
Après avoir choisi la paroi adéquate, la percer et
y plaquer les trois chevilles fournies en veillant
à ne pas endommager les câbles électriques et
les tuyaux. Ensuite, procéder comme suit :
- accrocher le Zone Manager à la vis xée au
mur précédemment (g.1)
- retirer le couvercle en dévissant les deux vis
en façade (g. 2).
- marquer les repères pour la position des
deux chevilles (g. 3), percer le mur et ancrer
les chevilles.
- accrocher le Zone Manager au mur et insérer
les deux vis de xation, avant de serrer ces
dernières, s’assurer que la centrale est parfai-
tement plaquée contre le mur et qu’elle est
bien à niveau, à l’horizontale et à la verticale.
Dans le cas contraire, eectuer les réglages
nécessaires en agissant sur la vis de xation.
- fermer le couvercle de la centrale en le xant
avec les vis en façade.

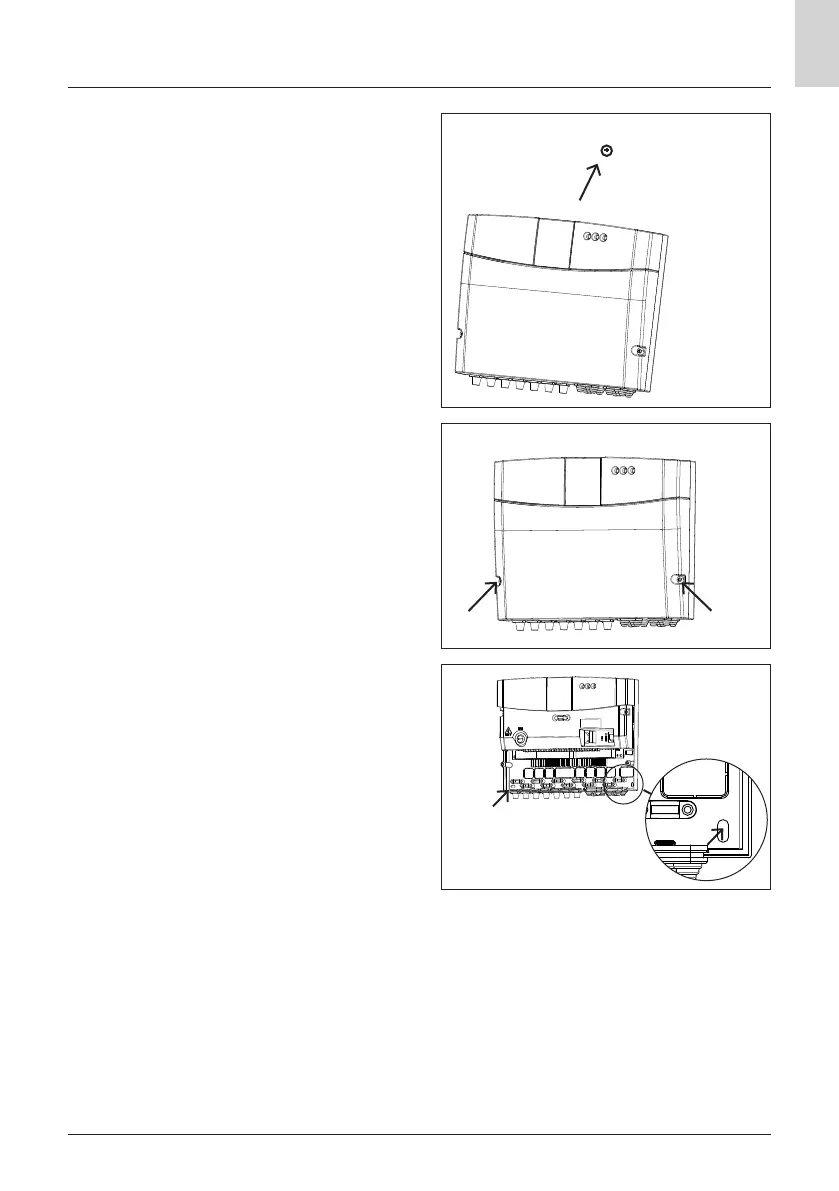

Fig. 1
