28
installation
FR
Légende:
1. Soupape automatique de décharge d’air.
2. Compensateur hydraulique.
3. Circulateur Zone 1.
T1 Sonde de température de départ de
Zone 1.
Légende:
1. Soupape automatique de décharge d’air
2. Compensateur hydraulique
3. Circulateur Zone 1
4. Circulateur Zone 2
T1 Sonde de température de départ de
Zone 1.
T2 Sonde de température de départ de
Zone 2.
Légende:
1. Soupape automatique de décharge d’air
2. Compensateur hydraulique
3. Circulateur Zone 1
4. Circulateur Zone 2
5. Circulateur Zone 3
T1 Sonde de température de départ de
Zone 1.
T2 Sonde de température de départ de
Zone 2.
T3 Sonde de température de départ de
Zone 3.

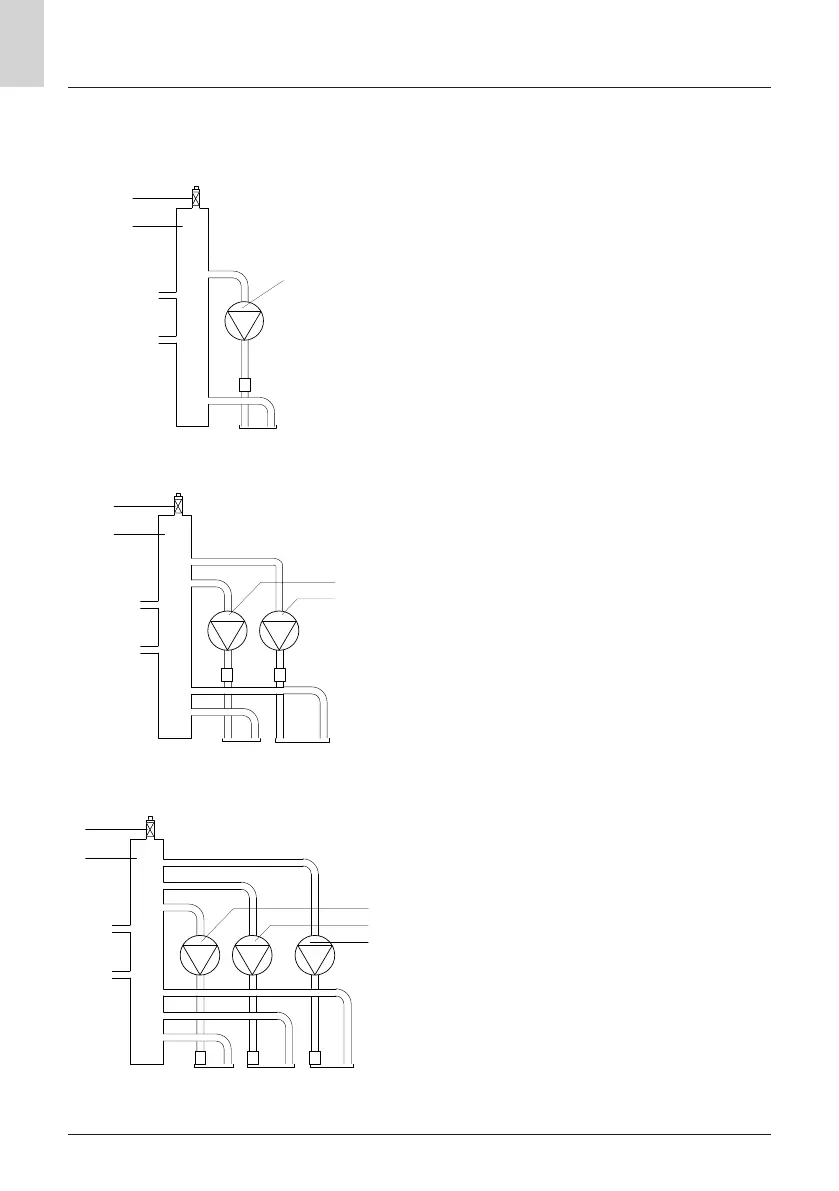

Schémas hydrauliques
1
2
3
T1
Z1
1
2
4
3
Z1 Z2
Z1 Z2
Z3
1
2
5
3
4
T1 T2 T3
T1 T2
Température unique 1 zone
Température unique 2 zones
Température unique 3 zones
