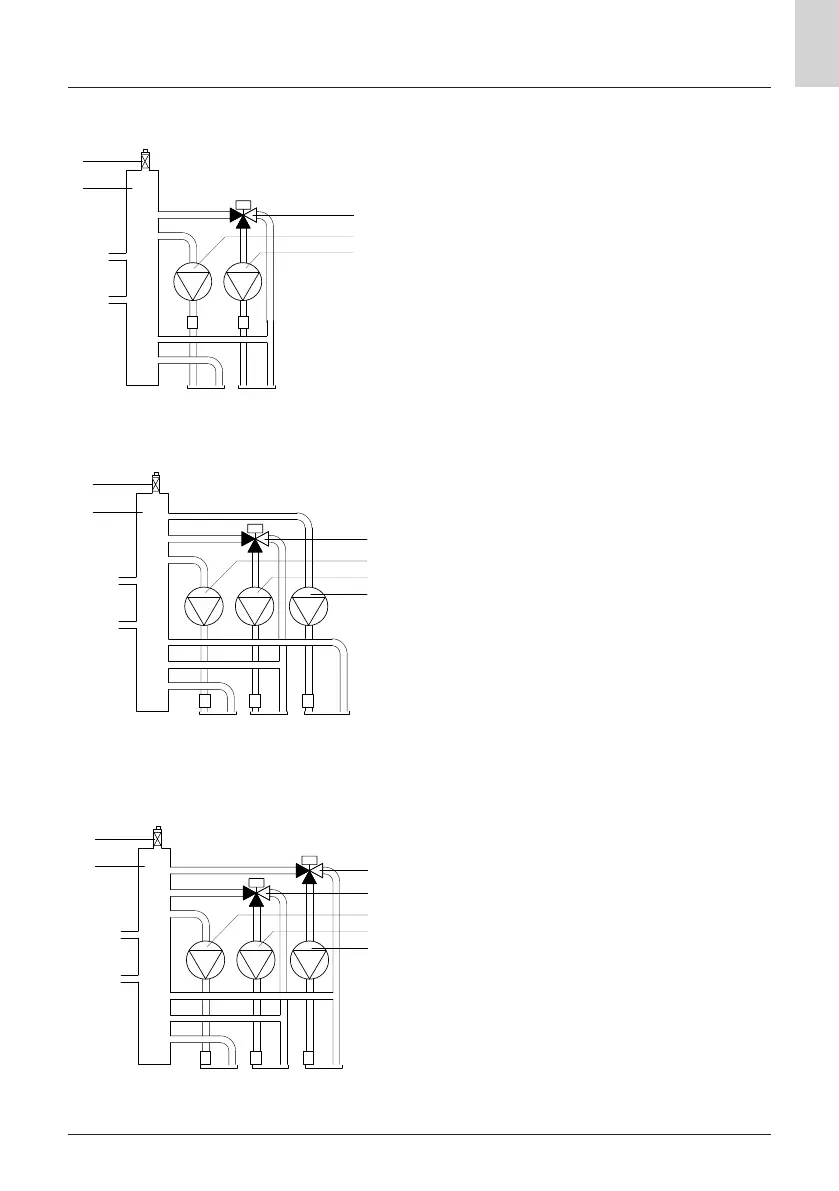

Légende:
1. Soupape automatique de décharge d’air
2. Compensateur hydraulique
3. Circulateur Zone 1
4. Ensemble vanne thermostatique motorisée
de Zone 2
5. Circulateur Zone 2
T1 Sonde de température de départ de
Zone 1.
T2 Sonde de température de départ de
Zone 2.
Légende:
1. Soupape automatique de décharge d’air
2. Compensateur hydraulique
3. Circulateur Zone 1
4. Ensemble vanne thermostatique motorisée
de Zone 2
5. Circulateur Zone 2
6. Circulateur Zone 3
T1 Sonde de température de départ de
Zone 1.
T2 Sonde de température de départ de
Zone 2.
T3 Sonde de température de départ de
Zone 3.
Légende:
1. Soupape automatique de décharge d’air
2. Compensateur hydraulique
3. Circulateur Zone 1
4. Ensemble vanne thermostatique motorisée
de Zone 2
5. Circulateur Zone 2
6. Circulateur Zone 3
7. Ensemble vanne thermostatique motorisée
de Zone 3
T1 Sonde de température de départ de
Zone 1.
T2 Sonde de température de départ de
Zone 2.
T3 Sonde de température de départ de
Zone 3.
Z1 Z2
Z1 Z2 Z3
Z1 Z2 Z3
1
2
4
5
3
A B
AB
1
2
6
4
5
3
A B
AB
1
2
6
4
7
5
3
A B
AB
A B
AB
T1 T2
T1 T2 T3
T1 T2 T3
Température multiple 1 zone
Température multiple 2 zones
Température multiple 3 zones
