Avvertenze prima dell’installazione
ATTENZIONE
Non danneggiare, nel forare la parete, cavi
elettrici o tubazioni preesistenti.
Installazione a parete
Dopo aver individuato una parete idonea,
praticare un foro nella parete e posizionare
uno dei tre tasselli in dotazione, avendo cura
di non danneggiare cavi elettrici o tubazioni
preesistenti e procedere come segue:
– agganciare lo zone manager alla vite pre-
cedentemente posizionata sulla parete
(g.1)
– togliere il coperchio svitando le viti frontali
(g. 2).
– prendere i riferimenti per la posizione dei
due tasselli (g. 3), forare il muro e posizio-
nare i tasselli.
– agganciare lo zone manager al muro ed
inserire le due viti di ssaggio, prima di
serrare vericare che l’intera centralina sia
perfettamente appoggiata al muro e in
bolla, sia in orizzontale che in verticale. In
caso contrario eettuare gli aggiustamenti
necessari operando sulla vite di ssaggio.
– chiudere il coperchio della centralina s-
sandolo con le viti frontali.

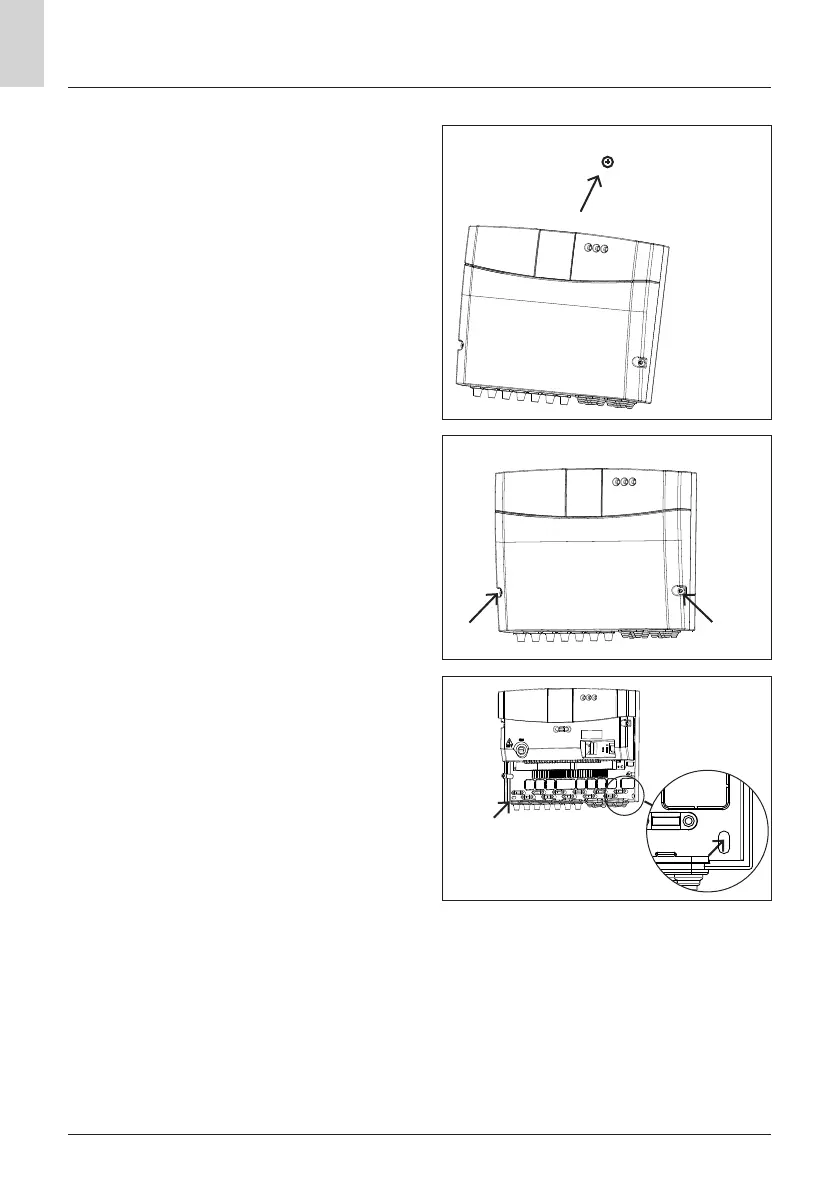

Fig. 1
Fig. 2
Fig. 3
