Legenda:
1. Valvola automatica sfogo aria
2. Compensatore idraulico
3. Circolatore Zona 1
T1. Sonda temperatura mandata Zona 1
Legenda:
1. Valvola automatica sfogo aria
2. Compensatore idraulico
3. Circolatore Zona 1
4. Circolatore Zona 2
T1. Sonda temperatura mandata Zona 1
T2. Sonda temperatura mandata Zona 2
Legenda:
1. Valvola automatica sfogo aria
2. Compensatore idraulico
3. Circolatore Zona 1
4. Circolatore Zona 2
5. Circolatore Zona 3
T1. Sonda temperatura mandata Zona 1
T2. Sonda temperatura mandata Zona 2
T3. Sonda temperatura mandata Zona 3

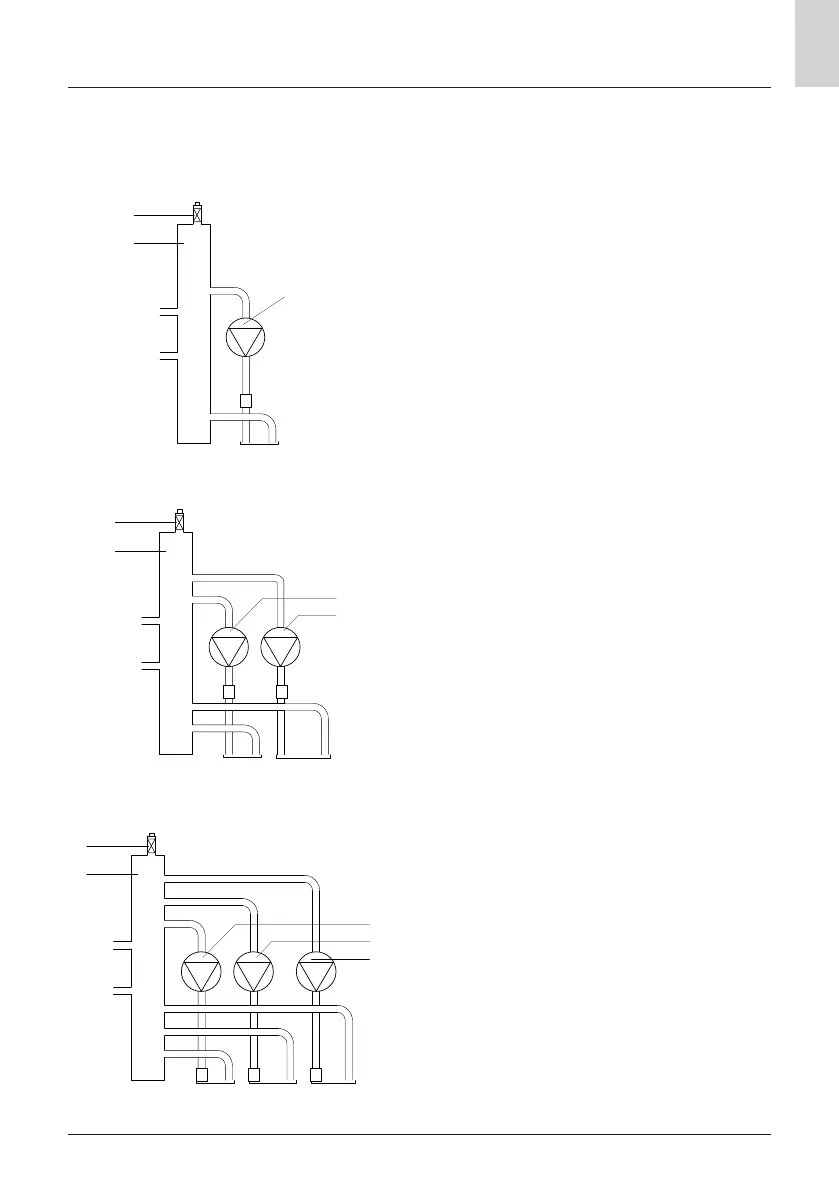

Schemi idraulici
1
2
3
T1
Z1
1
2
4
3
Z1 Z2
Z1 Z2
Z3
1
2
5
3
4
T1 T2 T3
T1 T2
Mono-temperatura 1 zona
Mono-temperatura 2 zone
Mono-temperatura 3 zone
