Ariston Zone Manager Kit - Page 50

50
installazione
IT

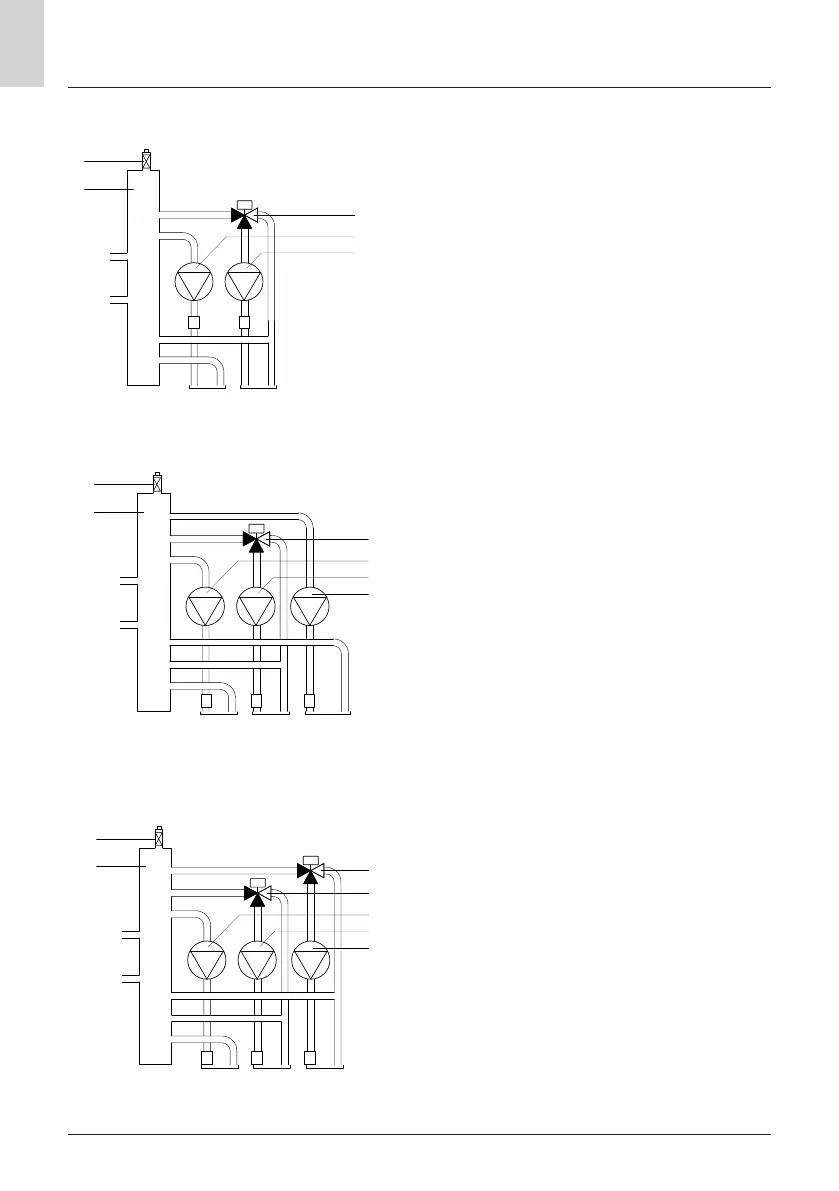

Legenda:
1. Valvola automatica sfogo aria
2. Compensatore idraulico
3. Circolatore Zona 1
4. Assieme valvola termostatica motorizzata
Zona 2
5. Circolatore Zona 2
T1. Sonda temperatura mandata Zona 1
T2. Sonda temperatura mandata Zona 2
Legenda:
1. Valvola automatica sfogo aria
2. Compensatore idraulico
3. Circolatore Zona 1
4. Assieme valvola termostatica motorizzata
Zona 2
5. Circolatore Zona 2
6. Circolatore Zona 3
T1. Sonda temperatura mandata Zona 1
T2. Sonda temperatura mandata Zona 2
T3. Sonda temperatura mandata Zona 3
Legenda:
1. Valvola automatica sfogo aria
2. Compensatore idraulico
3. Circolatore Zona 1
4. Assieme valvola termostatica motorizzata
Zona 2
5. Circolatore Zona 2
6. Circolatore Zona 3
7. Assieme valvola termostatica motorizzata
Zona 3
T1. Sonda temperatura mandata Zona 1
T2. Sonda temperatura mandata Zona 2
T3. Sonda temperatura mandata Zona 3
Z1 Z2
Z1 Z2 Z3
Z1 Z2 Z3
1
2
4
5
3
A B
AB
1
2
6
4
5
3
A B
AB
1
2
6
4
7
5
3
A B
AB
A B
AB
T1 T2
T1 T2 T3
T1 T2 T3
Multi-temperatura 1 zona
Multi-temperatura 2 zone
Multi-temperatura 3 zone
