installazione
IT

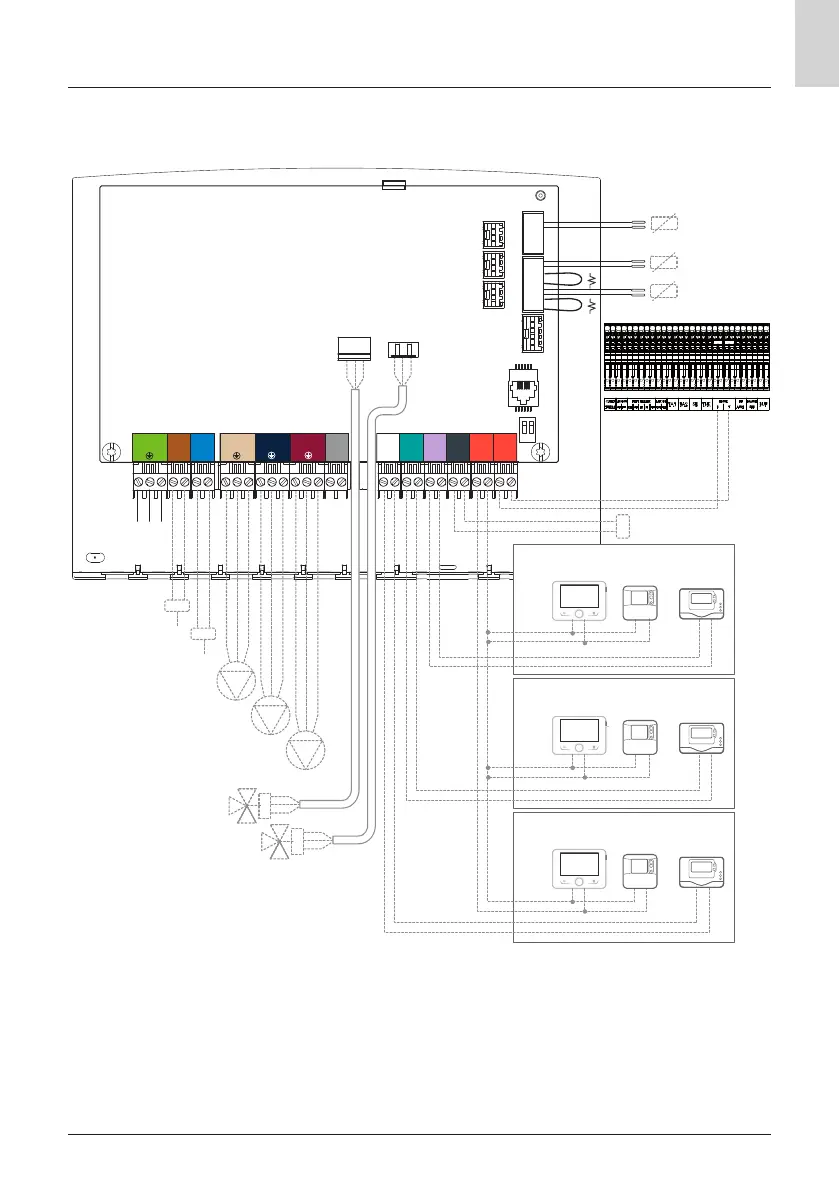

Schema elettrico
LN
P2
LN 2 2
ST2
3 3
ST3
A1 A1
AUX1230V
LN N L
P3P1
TA1 TA2 TA3 SE BUS BUS
B T B T
1 2
ON
230V
INTERFACCIA
SISTEMA
SENSORE
AMBIENTE
TA1
Z1
INTERFACCIA
SISTEMA
SENSORE
AMBIENTE
TA2
Z2
TERMOSTATO
SICUREZZA ZONA 2
TERMOSTATO
SICUREZZA ZONA 3
CIRCOLATORE ZONA 1
CIRCOLATORE ZONA 2
CIRCOLATORE ZONA 3
SONDA ESTERNA
SONDA MANDATA ZONA 1
SONDA MANDATA ZONA 2
ENERGY
MANAGER
MORSETTIERA
BASSA TENSIONE
VALVOLA TERMOSTATICA
MOTORIZZATA ZONA 2
VALVOLA TERMOSTATICA
MOTORIZZATA ZONA 3
SONDA MANDATA ZONA 3
INTERFACCIA
SISTEMA
SENSORE
AMBIENTE
TA3
Z3
