8

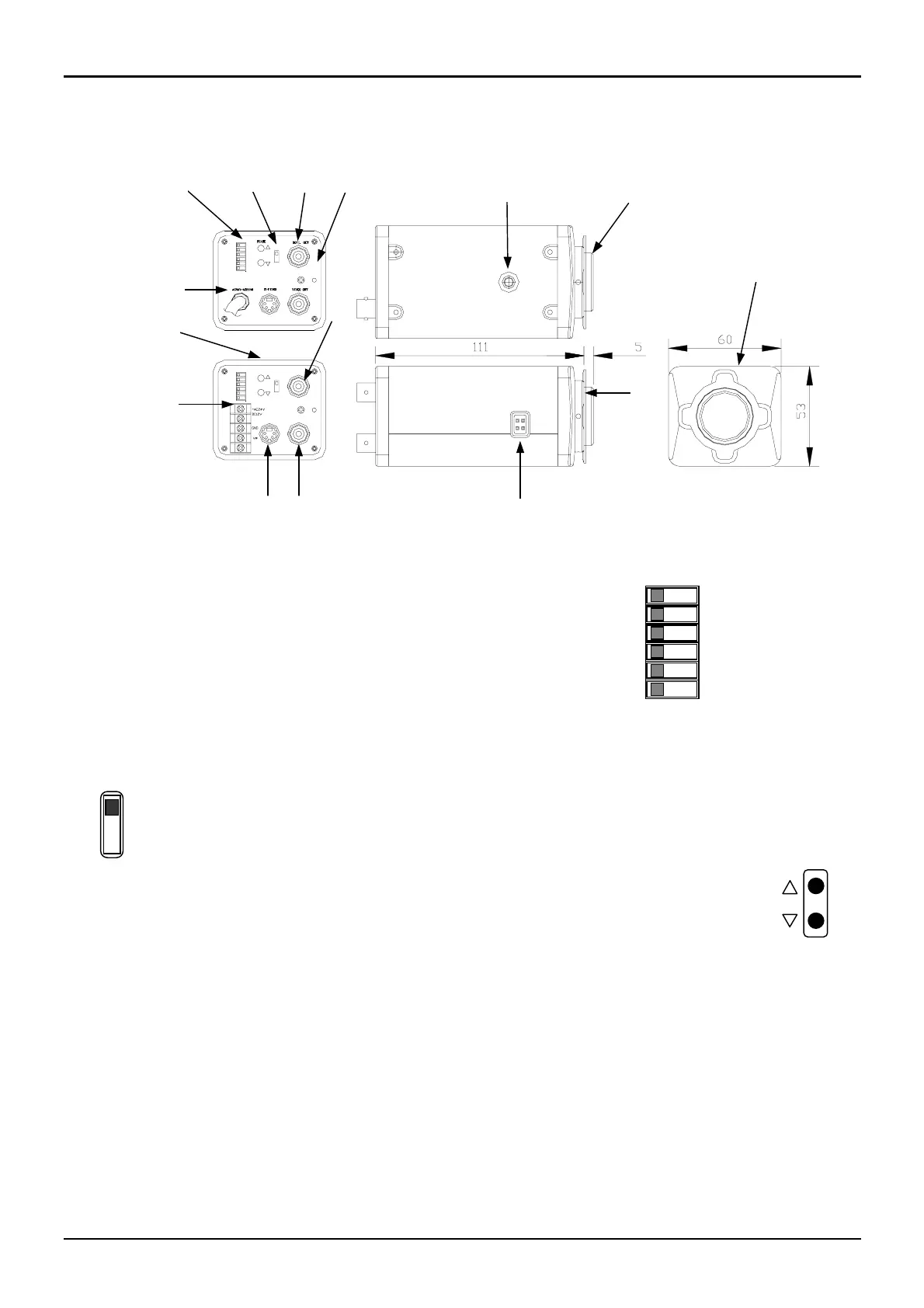

FONCTIONS ET INTERRUPTEURS DE LA CAMERA
Certaines fonctions peuvent varier selon le modèle. Toutes les mesures sont données en mm.
A. Adaptateur pour monture C (CS)
Avec un objectif CS, retirer la bague de montage C
B. Ajustement de la mise au point arrière
Desserrer la vis de blocage et tourner la bague pour optimiser
la mise au point (B&D)
C. Points de montage de la caméra
Vis photo standard pour tête pan (1/4” BSW ou 20 UNC)
D. Vis de verrouillage focale (B&D)
E. Connecteur objectif diaph. auto et commande cc (MINI JACK).
Voir paragraphe « Objectif diaph. auto » ci-dessous.
F. LED rouge, alimentation
G. Sortie écran (BNC)
Deuxième sortie vidéo (1 Vpp)
H. Commutateur mode objectif
DD : Pour objectifs à commande cc
VD : Pour objectifs diaph. auto à commande vidéo
AES : Pour objectifs à diaphragme fixe/manuel
I. Réglage du levier cc.
Avec un objectif à commande cc, régler le levier jusqu’à obtenir
l’exposition correcte.
J. SW1
ATW - Équilibrage des blancs à synchronisation
automatique
BLC – Compensation du contre-jour MARCHE/ARRÊT
AGC – Contrôle de gain automatique normal / super
GAMME 0,45 / 1 (défaut 0,45)
Line-Lock / Synchro secteur
Non connecté
Équilibrage des blancs conventionnel
K. Bouton externe de réglage de synchronisation
de phase (Modèle Line-Lock) (Voir figure à
droite).
L. Cordon d’alimentation 85 ~ 265 Vca
M. Bornier 12 Vcc ou 24 Vca/12 Vcc
N. Sortie vidéo (BNC)
Sortie vidéo principale (1 Vpp)
O. Terminal S-Vidéo pour sortie Y/C
Pour sortie Y/C
Y : 1 Vpp et C : 0,3 Vpp à 75 Ω
VD
ATW
BLC
N AGC
r=.45
LINE LOCK
WB
BLCOFF
SUPERAGC
r= 1
INT
NC
A
N
VIDEO OUT
DD LEVEL
MONI. OUT
INTLINE LOCK
S-VIDEO
NC
NAGC
r=.45
ATW
BLC
PHASE
BLCOFF
SUPERAGC
r=1
AWB
DD
AES
VD
POWER
BLC
ATW
r=.45
NAGC
LINE LOCK
NC
r=1
SUPERAGC
BLCOFF
INT
VD
AES
DD
AWB
DD LEVEL
POWER
B
C
D
FG
H
J
L
K
M
I
O
E
