ASHDOWN ENGINEERING - STUDIO MINIRIG

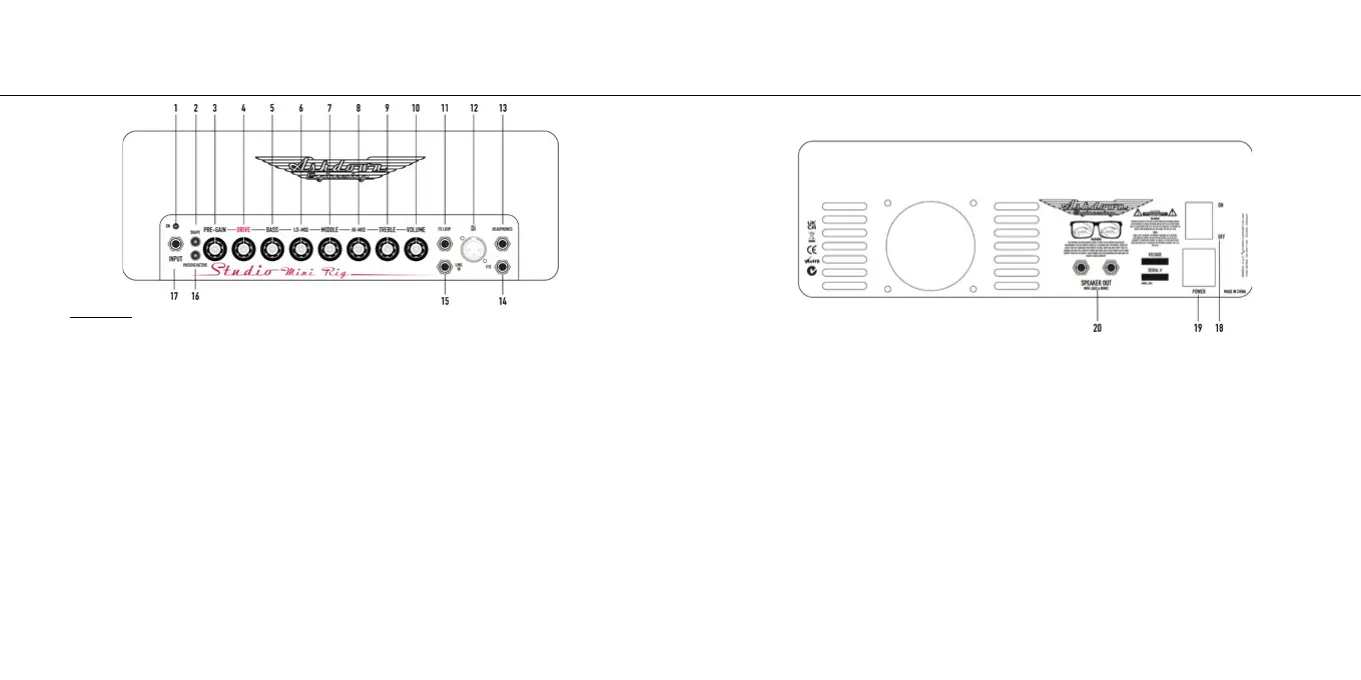

MERKMALE
1. Ein – Licht zeigt an, dass der Verstärker
mit Strom versorgt wird.
2. Shape - Ein schaltbarer Pre-Shape-EQ.
3. Pre-Gain – Ein Drehregler zum
Einstellen der Eingangsempndlichkeit
des Verstärkers in Verbindung mit
Ihrem Instrument.
4. Drive - Ein Drehregler zum Einstellen
der Stärke des röhrenemulierten
Overdrive.
5. Bass - Ein Drehregler zum Einstellen
des Bassanteils +/- 15 dB.
6. Lo-Mid – Ein Drehregler zum Einstellen
des Anteils von Lo-Mid +/- 15 dB.
7. Middle – Ein Drehregler zum Einstellen
ASHDOWN ENGINEERING - MINIRIG
des mittleren Anteils +/- 15 dB.
8. Hi-Mid – Ein Drehregler zum Einstellen des
Hi-Mid-Anteils +/- 15 dB.
9. Treble – Ein Drehregler zum Einstellen der
Höhen +/- 15 dB.
10. Volume – Ein Drehregler zum Einstellen der
Gesamtleistung des Verstärkers.
11. FX Loop – eine TSR-Buchse ist für die
Verwendung mit einem Y-Kabel vorgesehen
(Spitze, Send, Ring, Return).
12. Di - Ein symmetrischer XLR-Di-Ausgang.
13. Kopfhörer – 6,35 mm Kopfhörerausgang
(dadurch wird der Lautsprecher für stilles
Üben stummgeschaltet).
14. F/S - Fußschalter-Ausgang zur Verwendung
mit einem FS-1-Einfach-Fußschalter
(separat erhältlich) zur Steuerung des
Drive-Eingangs/-Ausgangs.
15. Line In – Zur Verwendung mit einem Line-
Pegel-Instrument oder Audiogerät wie
einem MP3-Player
16. Passiv/Aktiv - Ein -15 dB Eingangspad zur
Verwendung mit aktiven Instrumenten
17. Eingang – eine 6,3 mm Klinkenbuchse zur
Verwendung mit Ihrem Instrument
18. Netzschalter - Schalten Sie Ihren
Verstärker ein oder aus
19. IEC-Stromeingang – ein abgesicherter
IEC-Stromeingang zur Verwendung mit
BENUTZERHANDBUCH
BENUTZERHANDBUCH
dem mitgelieferten Kabel
20. Lautsprecherausgang - Ein 1/4-Zoll-
Lautsprecherausgang mit mindestens
4 Ohm zur Verwendung mit einem
Erweiterungslautsprecher
