Ashdown STUDIO Series - Page 36

ASHDOWN ENGINEERING - STUDIO MINIRIG

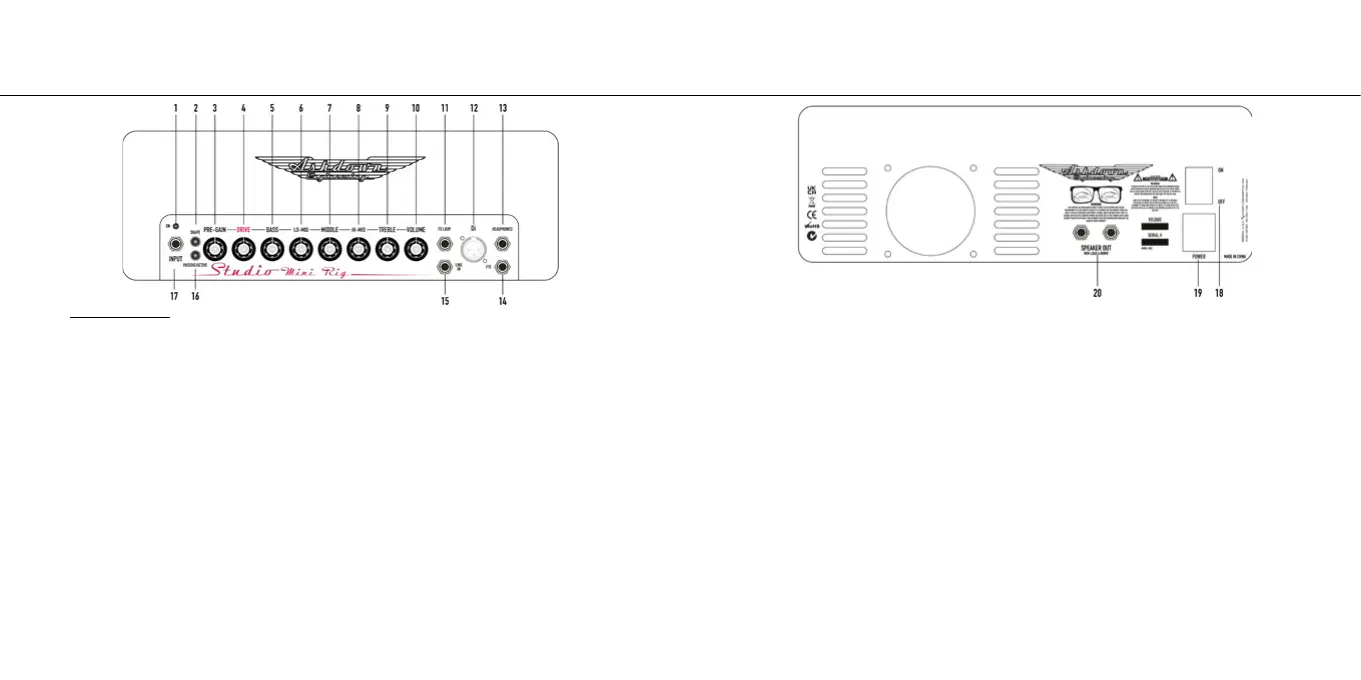

CARACTERISTICAS
1. Encendido: la luz indica que el
amplicador está encendido.
2. Forma: un ecualizador de forma previa
conmutable.
3. Preganancia: un control giratorio
para congurar la sensibilidad de
entrada del amplicador junto con su
instrumento.
4. Drive: un control giratorio para ajustar
la cantidad de overdrive emulado a
válvulas.
5. Graves: un control giratorio para ajustar
la cantidad de graves +/- 15dB.
6. Lo-Mid: un control giratorio para ajustar
la cantidad de Lo-Mid +/- 15dB.
ASHDOWN ENGINEERING - MINIRIG
7. Medio - Un control giratorio para ajustar la
cantidad de Medio +/- 15dB.
8. Hi-Mid: un control giratorio para ajustar la
cantidad de Hi-Mid +/- 15dB.
9. Agudos: un control giratorio para ajustar la
cantidad de agudos +/- 15dB.
10. Volumen: un control giratorio para ajustar
la salida general del amplicador.
11. FX Loop: se proporciona un conector TSR
para usar con un cable Y (retorno de anillo
de envío de punta).
12. Di - Una salida XLR Di balanceada.
13. Auriculares: salida de conector de
auriculares de 1/4” (esto silencia
activamente el altavoz para practicar en
silencio).
14. F/S - Pedal de salida para usar con un
pedal de bloqueo único FS-1 (se vende por
separado) para controlar la entrada/salida
del Drive.
15. Entrada de línea: para usar con un
instrumento de nivel de línea o un
dispositivo de audio, como un reproductor
de MP3
16. Pasivo/Activo - Un pad de entrada de -15dB
para usar con instrumentos activos
17. Entrada: un conector jack de 1/4” para usar
con su instrumento
18. Interruptor de encendido: enciende o apaga
tu amplicador
GUÍA DEL USUARIO
GUÍA DEL USUARIO
19. Entrada de alimentación IEC: una
entrada de alimentación IEC con fusible
para usar con el cable suministrado
20. Salida de altavoz: una salida de altavoz
de 1/4” de 4 ohmios como mínimo para
usar con un altavoz de extensión
