Page 15
FRANÇAIS
Hauteur 850876 mm (33-1/234-1/2)
Largeur 595 mm (23-7/16)
Profondeur W640/W660: 595 mm (23-7/16)
W600/W620: 620 mm (24-7/16)
Poids 73 kg (167 lbs.)
Charge Voir plaque des données
Voltage Phase unique 230 V, 60 Hz
Élément chauffant 2000 W
Fusible 15 A
ACCESSORIES
RACCORDEMENT À LA
SOURCE DEAU
Etant donné que les laveuses ASKO ont leur propre élément
chauffant, vous navez besoin que dune source darrivée
deau froide. Le raccordement doit être fait par une personne
qualifiée. Utilisez le boyau fourni avec la laveuse.
La pression de leau doit être aux environs de 15146 PSI.
Un robinet doit être installé sur le tuyau darrivée deau.
Si vous avez installé un nouveau tuyau deau pour la
machine, il faudra le faire couler longtemps pour éliminer
toutes les particules qui pourraient bloquer le filtre darrivée
deau de la machine.

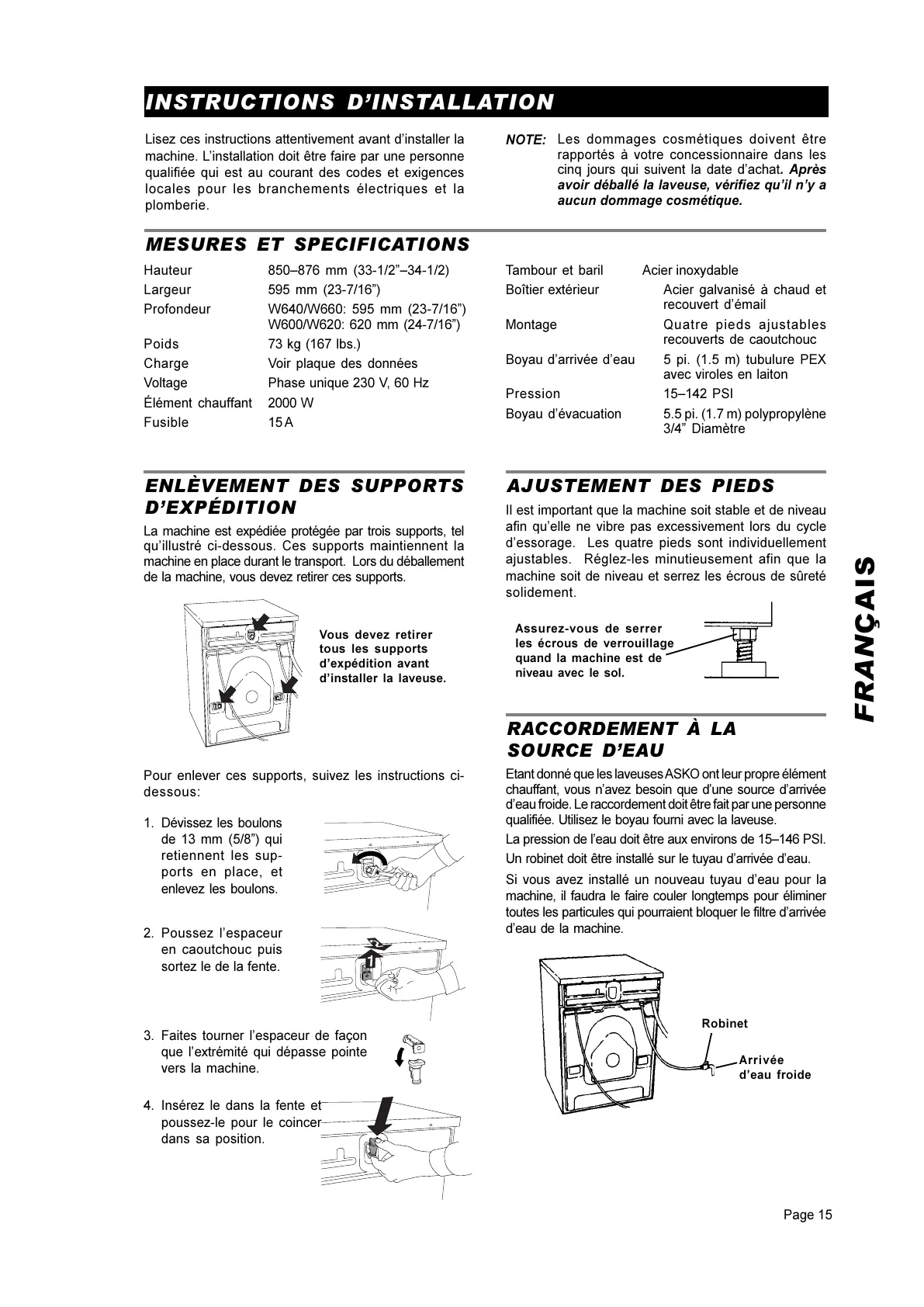

INSTRUCTIONS DINSTALLATION
Lisez ces instructions attentivement avant dinstaller la
machine. Linstallation doit être faire par une personne
qualifiée qui est au courant des codes et exigences
locales pour les branchements électriques et la
plomberie.
NOTE:
Les dommages cosmétiques doivent être
rapportés à votre concessionnaire dans les
cinq jours qui suivent la date dachat. Après
avoir déballé la laveuse, vérifiez quil ny a
aucun dommage cosmétique.
MESURES ET SPECIFICATIONS
Tambour et baril Acier inoxydable
Boîtier extérieur Acier galvanisé à chaud et
recouvert démail
Montage Quatre pieds ajustables
recouverts de caoutchouc
Boyau darrivée deau 5 pi. (1.5 m) tubulure PEX
avec viroles en laiton
Pression 15142 PSI
Boyau dévacuation 5.5 pi. (1.7 m) polypropylène
3/4 Diamètre
ENLÈVEMENT DES SUPPORTS
DEXPÉDITION
La machine est expédiée protégée par trois supports, tel
quillustré ci-dessous. Ces supports maintiennent la
machine en place durant le transport. Lors du déballement
de la machine, vous devez retirer ces supports.
1. Dévissez les boulons
de 13 mm (5/8) qui
retiennent les sup-
ports en place, et
enlevez les boulons.
Pour enlever ces supports, suivez les instructions ci-
dessous:
Vous devez retirer
tous les supports
dexpédition avant
dinstaller la laveuse.
2. Poussez lespaceur
en caoutchouc puis
sortez le de la fente.
4. Insérez le dans la fente et
poussez-le pour le coincer
dans sa position.
AJUSTEMENT DES PIEDS
Il est important que la machine soit stable et de niveau
afin quelle ne vibre pas excessivement lors du cycle
dessorage. Les quatre pieds sont individuellement
ajustables. Réglez-les minutieusement afin que la
machine soit de niveau et serrez les écrous de sûreté
solidement.
Assurez-vous de serrer
les écrous de verrouillage
quand la machine est de
niveau avec le sol.
Arrivée
deau froide
Robinet
2
1
3. Faites tourner lespaceur de façon
que lextrémité qui dépasse pointe
vers la machine.
