ASRock 775XFire-eSATA2+ Motherboard
EspañolEspañol
EspañolEspañol
Español

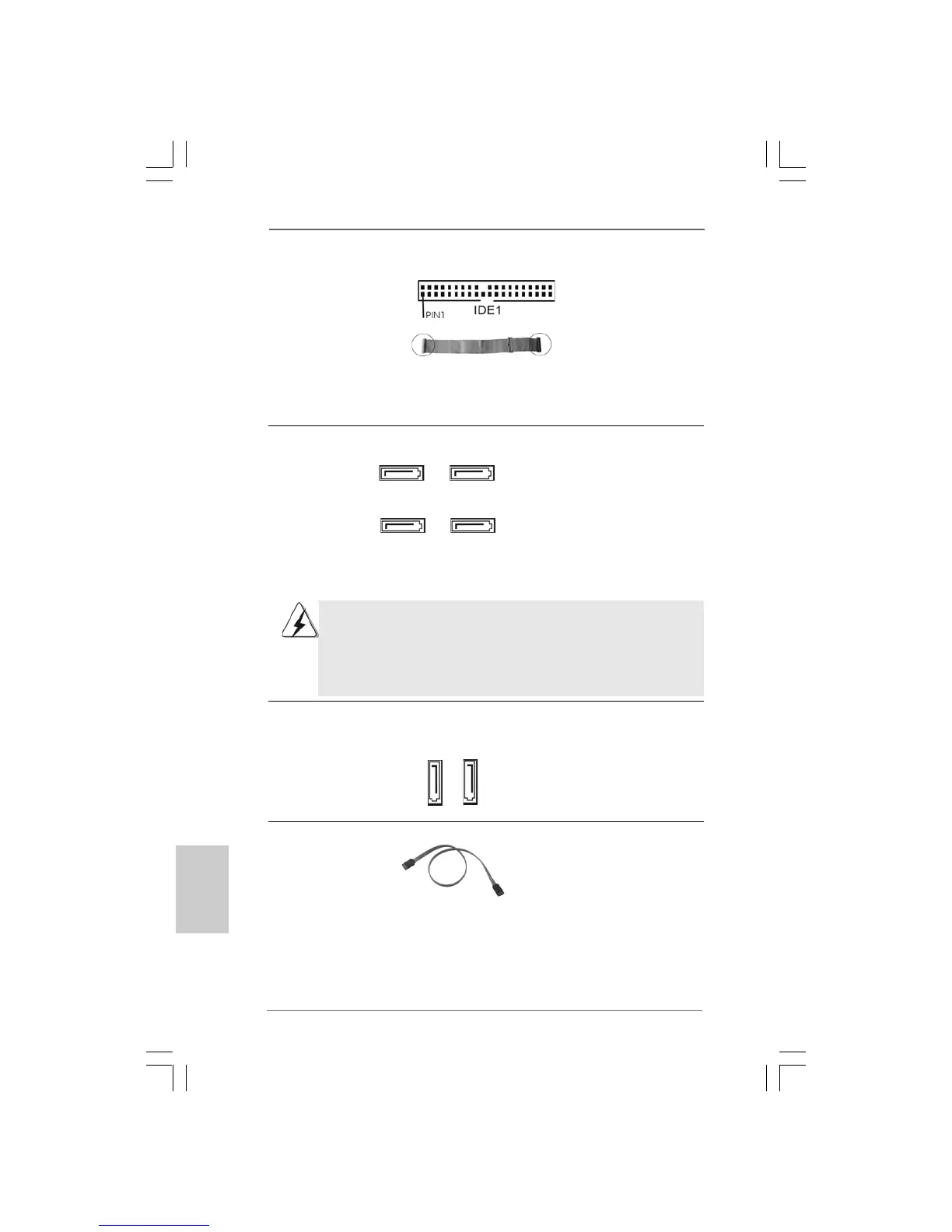

Conector azul
a placa madre
Conector negro
a aparato IDE
Cable ATA 66/100 de conducción 80
IDE conector primario (azul)
(39-pin IDE1, vea p.2, N. 10)
Atención: Consulte las instrucciones del distribuidor del dispositivo IDE para conocer
los detalles.
Conexiones de serie ATAII Estas dos conexiones de serie
(SATAII_BLUE (PORT0): ATAII (SATAII) admiten cables
vea p.2 No. 16) SATA para dispositivos de
(SATAII_BLACK (PORT1): almacenamiento internos. La
vea p.2 No. 15) interfaz SATAII actual permite
(SATAII_RED (PORT2): una velocidad de transferencia
vea p.2 No. 13) de 3.0 Gb/s.
(SATAII_ORANGE (PORT3):
vea p.2 No. 14)
Pueden utilizarse conectores SATAII_RED (rojo)(PORT2) y SATAII_ORANGE
(anaranjado) (PORT3) para los dispositivios de almacenamiento interno o para
conectarlos a los conectores eSATAII_BOTTOM y eSATAII_TOP con sus
correspondientes colores para soportar los dispositivos eSATAII. Por favor, lea
“Introducción a la interfaz eSATAII” en la página 200 para más datos acerca de
los procedimientos de instalación eSATAII.
Conexiones de eSATAII
(eSATAII_TOP: vea p.2 No. 35)
(eSATAII_BOTTOM: vea p.2 No. 34)
Estos dos conectores eSATAII
soportan cables de datos SATA
para las funciones SATAII. La
interfaz actual eSATA II permite
una tasa de transferencia de
datos de hasta 3,0 Gb/s.
Cable de datos de Ambos extremos del cable
serie ATA (SATA) pueden conectarse al disco
duro SATA / SATAII o la
conexión de la placa base.
SATAII_BLACK
(PORT1)
SATAII_ORANGE
(PORT3)
SATAII_BLUE
(PORT0)
SATAII_RED
(PORT2)
eSATAII_TOP
eSATAII_BOTTOM
