ASRock 775XFire-eSATA2+ Motherboard

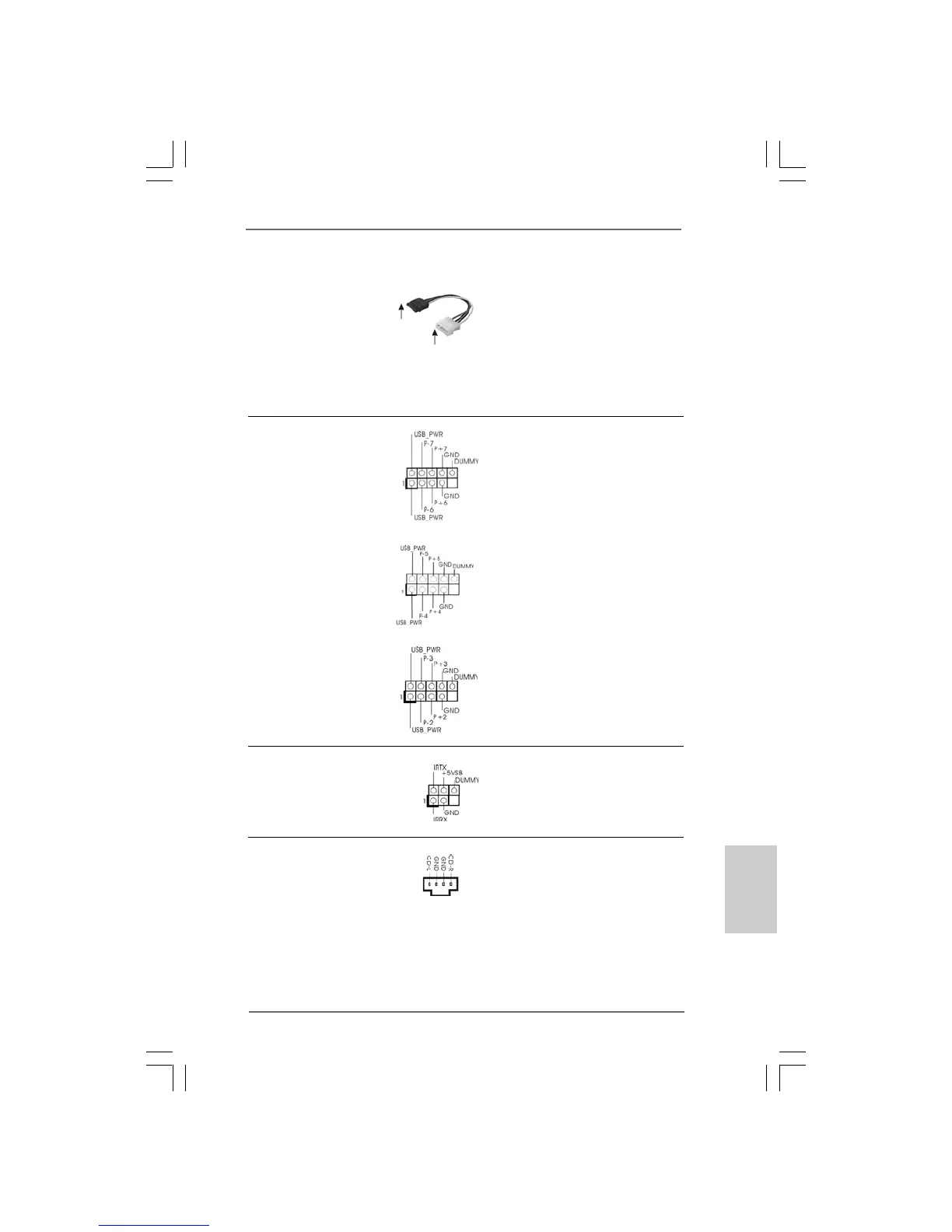

Cable de alimentación Conecte el extremo negro del
de serie ATA (SATA) cable de alimentación SATA en
(Opcional) la conexión de alimentación
de cada unidad. A continuación,
conecte el extremo blanco del
cable de alimentación SATA a
la conexión de alimentación de
la fuente de alimentación.
Cabezal USB 2.0 Además de dos puertos USB
(9-pin USB_67) 2.0 predeterminados en el
(ver p.2, No. 20) panel de E/S, hay tres bases
de conexiones USB 2.0 en esta
placa base. Cada una de estas
bases de conexiones admite
dos puertos USB 2.0.
(9-pin USB_45)
(ver p.2, No. 22)
(9-pin USB_23)
(ver p.2, No. 23)
Cabezal de Módulo Infrarrojos Este cabezal soporta un
(5-pin IR1) módulo infrarrojos de
(vea p.2, N. 24) transmisión y recepción
wireless opcional.
Conector de audio interno Permite recepción de input
(4-pin CD1) audio de fuente sónica como CD-
(CD1: vea p. 2, N. 28) ROM, DVD-ROM, TV tuner, o
tarjeta MPEG.
Connettere all’ailmentazione
dei dischi SATA
Connettere al gruppo
di alimentazione
EspañolEspañol EspañolEspañol
Español
c
s
e
S
n
3
CD1
